小形ダイヤルゲージ バックプランジャータイプ [ミツトヨ]

クリックすると縮小します

小形ダイヤルゲージ バックプランジャータイプ [ミツトヨ]

画像をクリックすると拡大します

校正書類の発行可(有償)

バックプランジャー形ダイヤルゲージは、工作機械などのテーブルの水平出し、あるいは検査機治具への取付け、狭い場所、標準のダイヤルゲージでは、目盛板が見えにくい箇所への使用に適しています。

注文FAX お問合せ 見積依頼 校正付見積依頼
製品名 コードNo. 価格
商品コード KM-1160T
小形ダイヤルゲージ バックプランジャータイプ 1160T
1160T 税別 10,100円
(税込 10,908円)
商品コード KM-1960T
小形ダイヤルゲージ バックプランジャータイプ 1960T
1960T 税別 10,100円
(税込 10,908円)

小形ダイヤルゲージ バックプランジャータイプの仕様

コードNo. 目量
(mm)
測定※1
範囲
(mm)
目盛
仕様
長針
1回転
(mm)
任意の
1/10回転
指示
誤差
(μm)
任意の
1/2回転
指示
誤差
(μm)
任意の
1回転
指示
誤差
(μm)
全測定
範囲
指示
誤差
(μm)
戻り
誤差
(μm)
繰返し
精密度
(μm)
測定力
(N)
1160T 0.01 5 0-100 1 8 12 14 16 4 3 1.4以下
1162T 0.01 5 100-0 1 8 12 14 16 4 3 1.4以下
1960T 0.01 1(4) 50-0-50 1.27 8 - - 14 4 3 1.4以下

※1 測定範囲( )内寸法は、フリーストローク(測定範囲含む)です

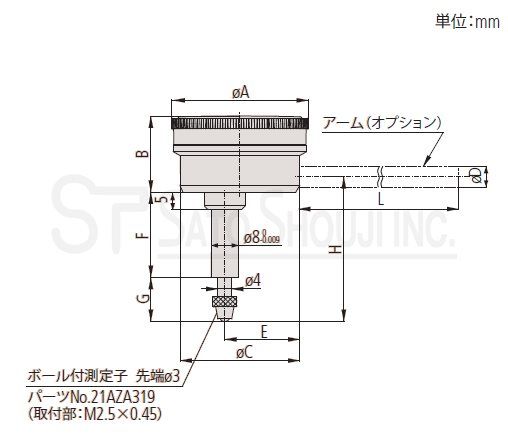

小形ダイヤルゲージ バックプランジャータイプの外観寸法図


関連カテゴリ

測定工具 > ダイヤルゲージ
