ミツトヨ

テストインジケータ(てこ式ダイヤルゲージ)TI 横形 [ミツトヨ]

クリックすると縮小します

テストインジケータ(てこ式ダイヤルゲージ)TI 横形 [ミツトヨ]

画像をクリックすると拡大します

校正書類の発行可(有償)

横形:横になった丸棒端面に測定子を横から当てた状態で、目盛を正面から読取る事が可能

注文FAX お問合せ 見積依頼 校正付見積依頼
製品名 コードNo. 価格
商品コード KM-TIY-17GH
テストインジケータ 513-284G
513-284G 税別 11,050円
(税込 11,934円)

テストインジケータ(てこ式ダイヤルゲージ)TI 横形の仕様

セット・
コードNo.
(符号)
単体・
コードNo.
(符号)
目量
(mm)
測定
範囲
(mm)
目盛
仕様
広範囲
行き
精度
(μm)
隣接
誤差
(μm)
戻り
誤差
(μm)
繰り返し
精度
(μm)
本体
質量
(g)
測定力
(N)
標準価格
513-284GS
(TIY-17GS)
513-284G
(TIY-17GH)
0.01 0.8 0-40-0 8 5 3 3 68 0.3以下 セット:16,100円
単体:13,000円

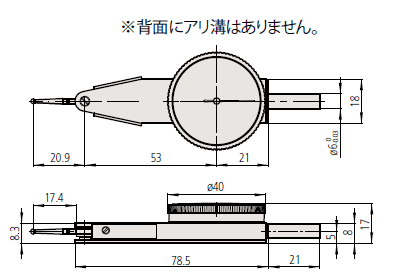

テストインジケータ(てこ式ダイヤルゲージ)TI 横形の外観寸法図
