ミツトヨ

ポケット形テストインジケータ(てこ式ダイヤルゲージ)TI [ミツトヨ]

クリックすると縮小します

ポケット形テストインジケータ(てこ式ダイヤルゲージ)TI [ミツトヨ]

画像をクリックすると拡大します

校正書類の発行可(有償)

コンパクトに設計されていますので、深い部分の測定に適しています
外枠にOリングを採用し油、水が侵入しにくい仕様になっています
クラッチ式(正逆レバー切換)

注文FAX お問合せ 見積依頼 校正付見積依頼
製品名 コードNo. 価格
商品コード KM-TI-613H
ポケット形テストインジケータ 513-517
513-517 税別 10,090円
(税込 11,099円)
商品コード KM-TI-713H
ポケット形テストインジケータ 513-527
513-527 税別 9,907円
(税込 10,897円)
商品コード KM-TI-623H
ポケット形テストインジケータ 513-515
513-515 税別 11,655円
(税込 12,820円)
商品コード KM-TI-611H
ポケット形テストインジケータ 513-501
513-501 税別 13,300円
(税込 14,630円)
商品コード KM-TI-612H
ポケット形テストインジケータ 513-503
513-503 税別 11,485円
(税込 12,633円)

ポケット形テストインジケータ(てこ式ダイヤルゲージ)TIの仕様

セット・
コードNo.
(符号)
単体・
コードNo.
(符号)
目量
(mm)
測定
範囲
(mm)
目盛
仕様
広範囲
行き
精度
(μm)
隣接
誤差
(μm)
戻り
誤差
(μm)
繰り返し
精度
(μm)
本体
質量
(g)
測定力
(N)
標準価格
513-517S
(TI-613S)
513-517
(TI-613H)
0.01 0.8 0-40-0 8 5 3 3 45 0.3以下 セット:13,000円
単体:10,100円
513-517WS
(TI-613WS)
513-517W
(TI-613WH)
0.01 0.8 0-40-0 8 5 3 3 47 0.3以下 セット:14,700円
単体:12,500円
- 513-527
(TI-713H)
0.01 0.8 0-40-0 8 5 3 3 40 0.3以下 単体:9,930円
513-515S
(TI-623S)
513-515
(TI-623H)
0.01 1 0-50-0 10 5 4 3 45 0.3以下 セット:15,100円
単体:12,300円
- 513-501
(TI-611H)
0.001 0.14 0-70-0 3 2 2 1 45 0.4以下 単体:14,000円
513-503S
(TI-612S)
513-503
(TI-612H)
0.002 0.2 0-100-0 3 2 2 1 45 0.3以下 セット:14,900円
単体:12,100円

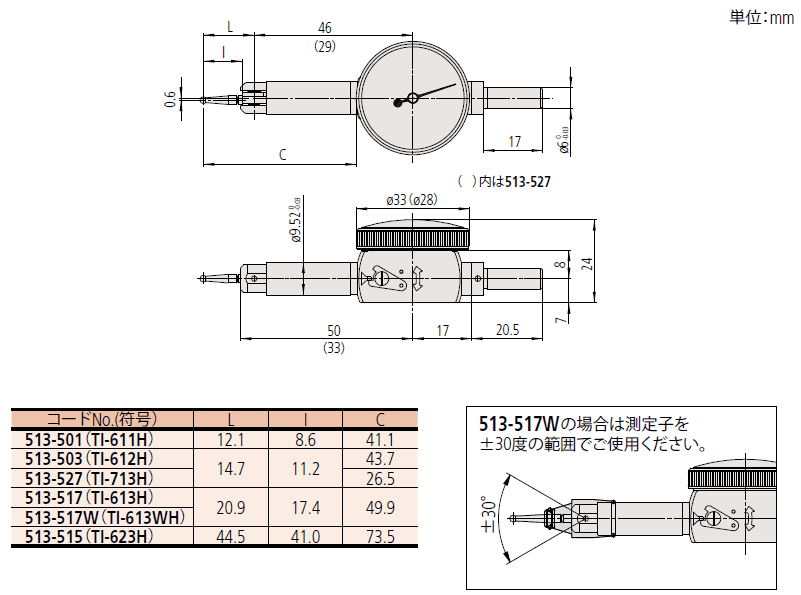

ポケット形テストインジケータ(てこ式ダイヤルゲージ)TIの外観寸法図


ポケット形テストインジケータ(てこ式ダイヤルゲージ)TIのアクセサリ

替測定子



ステム



クランプ



ホルダ

ユニバーサルホルダ(ねじ付)

キースパナ

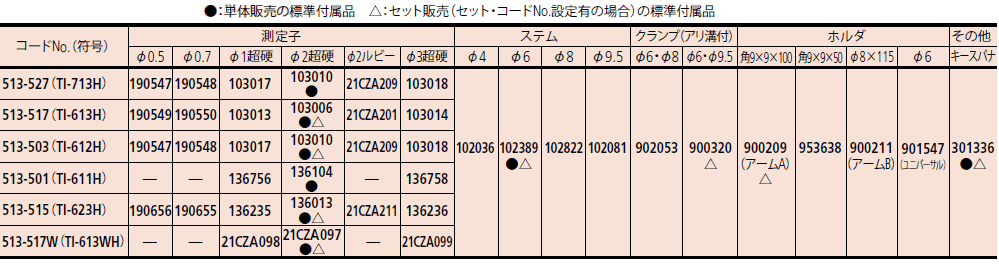

アクセサリ 一覧表

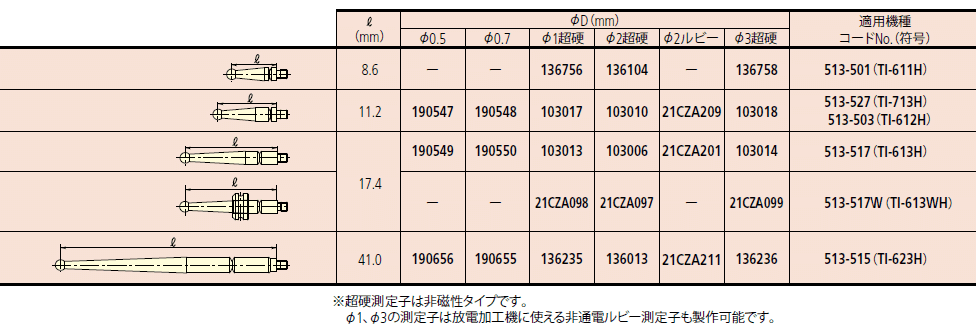

ポケット形テストインジケータ(てこ式ダイヤルゲージ)TI測定子の外観寸法図
