高精度高さ測定機 リニヤハイト [ミツトヨ]

クリックすると縮小します

高精度高さ測定機 リニヤハイト [ミツトヨ]

画像をクリックすると拡大します

校正書類の発行可(有償)

指示精度(1.1±0.6L/600)μmを達成しています。

注文FAX お問合せ 見積依頼 校正付見積依頼
製品名 メーカーコード 価格
商品コード KM-518-341-10
LH-600D 518-341-10
518-341-10
商品コード KM-518-342-10
LH-600DG 518-342-10
518-342-10

高精度高さ測定機 リニヤハイト [ミツトヨ]の特長

  • 指示精度(1.1±0.6L/600)μmを達成しています。
  • 高さ測定機の中では群を抜いた精度と豊富な測定機能を有する高精度高さ測定機です。
  • クラス最高精度を実現するために、高精度反射形リニアエンコーダと高精度ガイドを使用しています。
  • 豊富な機能を有しながらも簡単操作を追求し、絵文字キーに登録しましたのでワンキー操作で測定選択が可能です。
  • 視認性に優れたクラス最大の大形液晶ディスプレイを使用しています。
  • 移動時の全浮上はもちろん極微小な浮上をしながらの測定が可能な半浮上も選択できる高精度エアベアリングを採用しています。
  • プリンタ、フロッピーディスクドライブ、デジマチック測定器の接続のほかRS-232C通信機能も備えた多彩なインターフェースを装備しています。

高精度高さ測定機 リニヤハイト [ミツトヨ]の仕様

仕様1

型式 測定範囲(ストローク) 最小表示量(mm) 精度(20℃)
指示精度 繰返し精度 直角度 前後 真直度 前後
LH-600D 518-341-10 0~972mm(600mm) 0.0001/0.001/0.01/0.1(選択可) (1.1+0.6L/600)μm L=任意測定長さ(mm) 平面0.4μm(2σ) 穴0.9μm(2σ)  5μm(補正後)  4μm(機械的精度)
LH-600DG 518-342-10 0~972mm(600mm) 0.0001/0.001/0.01/0.1(選択可) (1.1+0.6L/600)μm L=任意測定長さ(mm) 平面0.4μm(2σ) 穴0.9μm(2σ)  5μm(補正後)  4μm(機械的精度)

仕様2

型式 案内方式 駆動方式 測長ユニット 測定力 バランス方式 本体移動方式
LH-600D 518-341-10 ころがりべアリング モータドライブ(5.10.15.20.25.30.40mm/s)/手動 反射形リニアエンコーダ 1N(自動定圧機能) カウンタバランス 全浮上(移動時)/半浮上(測定時)エアベアリング
LH-600DG 518-342-10 ころがりべアリング モータドライブ(5.10.15.20.25.30.40mm/s)/手動 反射形リニアエンコーダ 1N(自動定圧機能) カウンタバランス 全浮上(移動時)/半浮上(測定時)エアベアリング

仕様3

型式 空気源 表示装置 プログラム最大数 データの最大数 電源
LH-600D 518-341-10 内蔵コンプレッサ モノクログラフィックLCD(バックライト付) 50 60,000(1プログラムにつき最大30,000データ) バッテリ/ACアダプタ
LH-600DG 518-342-10 内蔵コンプレッサ モノクログラフィックLCD(バックライト付) 50 60,000(1プログラムにつき最大30,000データ) バッテリ/ACアダプタ

仕様4

型式 バッテリー 寸法(W×D×H)mm 質量(kg) 使用温度/温度範囲 保存温度/温度範囲
使用可能時間 充電時間
LH-600D 518-341-10 約5時間(浮上・電動上下動を25%稼働として) 約3時間(充電中使用可能) 237×438×1013 24 5~40℃/20~80℃RH(結露しないこと) -10~50℃/5~90℃RH(結露しないこと)
LH-600DG 518-342-10 約5時間(浮上・電動上下動を25%稼働として) 約3時間(充電中使用可能) 247×438×1013 24.5 5~40℃/20~80℃RH(結露しないこと) -10~50℃/5~90℃RH(結露しないこと)

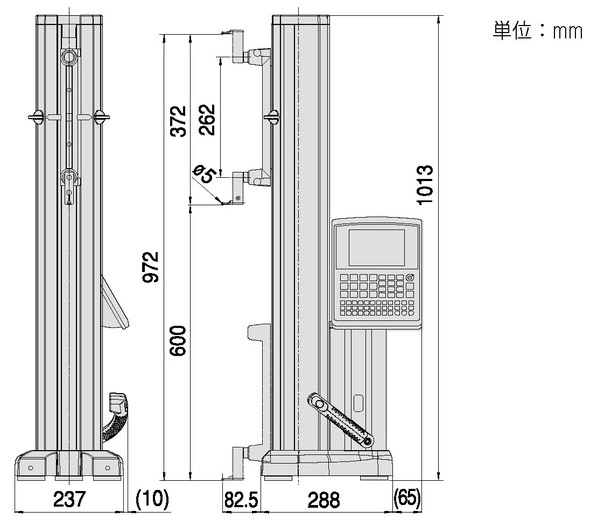

外観寸法図
