T&D モバイルベースステーション RTR-500MBS-A

携帯電話回線対応

クリックすると縮小します

T&D モバイルベースステーション RTR-500MBS-A

画像をクリックすると拡大します

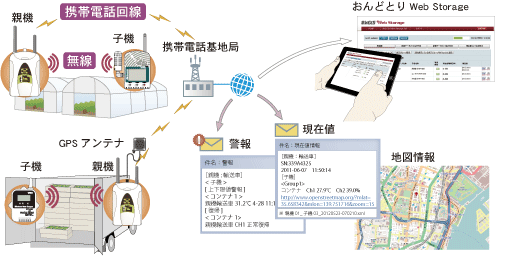

3Gデータ通信(FOMA)機能を搭載した、ワイヤレスデータロガーRTR-500シリーズのデータ収集機(親機)です。

無線で子機から測定データを収集し、自動送信(FTP / Eメール)します。

無償のクラウドサービス「おんどとり Web Storage」に対応しており、インターネット経由でのモニタリング、データ収集を手軽に実現できます。

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼
製品名 価格
商品コード ON-R500MBS-A
モバイルベースステーション RTR-500MBS-A ※親機。別途子機、3G通信( SIMカード )が必要。単3アルカリ電池, モバイルデータ通信 (Cellular) アンテナ, USB Mini-B 通信ケーブル , 外部電源ケーブル , ソフトウェア
税別 48,000円
(税込 52,800円)
商品コード O-AD05A3
オプション品
T&D ACアダプタ AD-05A3 ※入力:AC100(100-240V)
税別 2,500円
(税込 2,750円)
商品コード O-US-15C
標準在庫
オプション品
T&D USB通信ケーブル US-15C ※USB接続可能なデータロガーやデータ収集機をパソコンに接続するための通信ケーブル
税別 1,500円
(税込 1,650円)
商品コード O-BC0302
オプション品
外部電源ケーブル BC-0302 (RTR-500MBS-A用) ※電圧: DC 10~24V 電流: MAX 2A
税別 1,500円
(税込 1,650円)
商品コード ON-5GK1
オプション品
T&D 壁面アタッチメント TR-5GK1(MBS用) ※本体固定用Oリング, 壁面固定用ネジ, 両面テープ
税別 2,880円
(税込 3,168円)

T&D モバイルベースステーション RTR-500MBS-Aの特長

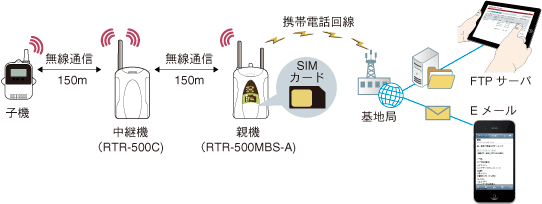

無線通信機能と3Gデータ通信機能を備えた親機

RTR-500MBS-Aが子機から記録データを無線通信で吸い上げ、携帯電話回線経由で記録データをEメール/ FTP送信します。


*RTR-500MBS-Aは無線通信対応のデータロガーRTR-500シリーズの子機全機種に対応しています。
*SIMカードは別途ご用意していただく必要があります。

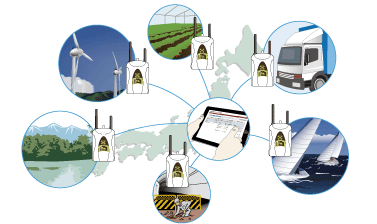

広いエリアで利用できるNTTドコモFOMA網対応

NTTドコモFOMA / Xi に対応した標準サイズのSIMカードに対応しています。FOMAがつながる場所ならどこでも使用できるので、データ収集・監視のエリアが広がります。
・ケーブル配線ができないエリア
・パソコン・ネットワーク環境がないエリア
・移動中の輸送車
月々のランニングコストは携帯通信料のみです。最も安いプランなら月額493円でシステム構築が可能です。(2013年1月メーカー調べ)
>>利用可能なSIMカードについて


おんどとりWeb Storageに対応

データの送信先をT&Dの無償のクラウドサービス "おんどとり Web Storage" に設定すると、インターネット経由でデータを確認できます。遠隔地からの現在値モニタリングやデータ共有が可能になります。

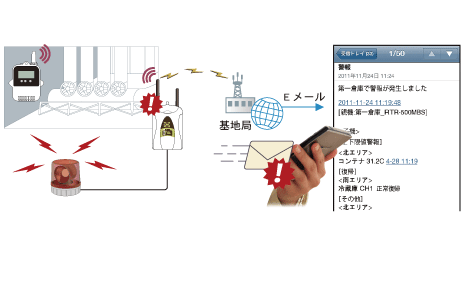

警報監視機能

子機ごとに上限値、下限値、警報判定時間を設定でき、指定したメールアドレス(4件まで指定可能)に警報メールを送信できます。
警報内容
・測定値が設定した上下限値の範囲を超えた場合
・センサエラー(接触不良等)が起きた場合
・子機の電池残量が少なくなった場合
・無線通信が一定時間連続して失敗した場合
・上記の警報状態が解除された場合
・外部接点入力からの信号がONの状態になった場合
警報動作

*判定時間は設定された上下限値を超えた状態が持続した時間です。10秒から60分まで12通りの設定が可能です。

警報LEDの点灯
RTR-500MBSの警報LEDが点灯します。

警報メールを送信
設定されたEメールアドレスに、警報メールを送信します。

外部接点出力
警報LEDと連動し、RTR-500MBS-Aの外部出力もONの状態になります。出力端子にサイレンやブザーなど、警報表示端末を接続すれば、より確実に警報発生を把握できます。

外部接点入力
遮断器、開閉器、電磁接触器など設備監視システムをRTR-500MBS-Aの入力端子に接続し、外部からの電力信号(ON/OFF)を検知できるようにします。信号がONの状態になると警報メールを送信します。

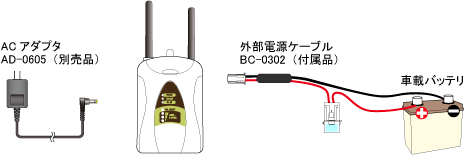

選べる供給電源

RTR-500MBS-Aは単3アルカリ乾電池4本で約2日間動作可能です。長期間連続使用するには別途外部電源をご用意ください。指定のACアダプタか外部電源(DC 8~34 V )の使用が可能です。


1台につき子機20台まで一括管理可能

1台のRTR-500MBS-Aに最大20台の子機を登録して一括管理ができます。

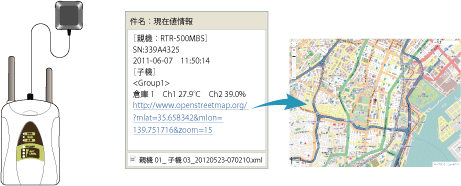

位置情報のモニタリングをサポート

市販のGPSアンテナを取り付けることで位置情報の取得が可能です。現在値情報(Eメール)に地図サイトへのリンクが付きます。


** GPSアンテナを購入する際は、コネクタ形状にご注意ください。
適合コネクタSMAプラグ(オス)

T&D モバイルベースステーション RTR-500MBS-Aの用途

  • トラック荷室の温度モニタリングと位置情報の取得
  • 建設現場や無人倉庫などの自動データ収集
  • ビニールハウスなどの温度監視
  • 山間部などネットワーク環境のない場所の遠隔データ管理


モバイルベースステーションRTR-500MBS-Aの仕様

RTR-500MBS-A
対応機種 子機
子機: RTR-501 / 502 / 503 / 507 / 574 / 576 / 505-TC / 505-Pt / 505-V / 505-mA / 505-P
Lタイプ, Hタイプ含む
中継機
RTR-500C
最大登録台数 子機: 20台(*1)
中継機: 5台 x 4グループ
通信インタフェース <3Gデータ通信>
・WCDMA: 800 / 1900 / 2100 MHz
・UMTS / HSDPA 3GPP release 5 UMTS / HSDPA 3GPP release 6
<親機 - (中継機) - 子機間>
・無線通信 (特定小電力無線)
ARIB STD-T67 (周波数: 429 MHz帯, RFパワー: 10 mW)
・光通信 (設定用) RTR-574 / 576 を除く子機
<親機 - PC間>
・USB通信 (設定用)
無線通信距離 約150m (見通しの良い直線において)
通信時間 データ吸い上げ時間
・無線通信: データ16,000個につき約2分15秒
中継機使用時は中継機1台につき上記時間を加算
3Gデータ通信によるデータの送信時間は含まない
外部警報入出力端子(*2) <入力端子: 接点入力>
3 V 100 kΩのプルアップ
許容入力電圧: 30 V

<出力端子: フォトモスリレー出力>
オフ時の電圧: AC / DC 50 V以下
ON電流: 0.1 A以下
ON抵抗: 35 Ω
通信プロトコル SMTP (POP before SMTP, SMTP-AUTH 〈LOGIN〉), SMTPS (SMTP over SSL) (*3), FTP, SMS (*4)
電源 ACアダプタ(AD-0605)
外部電源(DC 10 - 24 V)
単3アルカリ乾電池 x 4
電池寿命(*5) 約2日間: AC電源/外部電源なしの場合
(警報監視(ON) / データ吸い上げ ( 1回 / 1日) / 現在値送信 (10分間隔) / 子機1台 / 中継機無しの条件において )
本体寸法 H 96 mm x W 66 mm x D 39 mm (アンテナ含まず)
固定 ( Local ) アンテナ長: 55 mm
付属 ( Cellular ) アンテナ長: 54 mm
質量 約 205 g (電池含む, アンテナ含む)
本体動作環境 温度: 10~55℃ 外部電源使用時は - 10~55℃
湿度: 90 %RH 以下 (結露しないこと)
付属品 単3アルカリ電池 (LR6) x 4, モバイルデータ通信 (Cellular) アンテナ, USB Mini-B 通信ケーブル (US-15C), 外部電源ケーブル (BC-0302), ソフトウェア (CD-ROM), 取扱説明書 (保証書付) 一式
GPSアンテナ(*6) コネクタ: SMA プラグ(オス)
電源電圧: 2.5~2.7 V
対応SIMカード NTTドコモ FOMA / Xi に対応したSIMカード (標準サイズ) (*7)
対応ソフトウェア情報
ソフトウェア RTR-500MBS for Windows
対応機種 親機: RTR-500MBS-A
子機: RTR-501 / 502 / 503 / 507 / 574 / 576 / 505-TC / 505-Pt / 505-V / 505-mA / 505-P
Lタイプ, Hタイプ含む
中継機: RTR-500C
対応OS(*8) Microsoft Windows 10 32/64 bit 日本語
Microsoft Windows 8 32/64 bit 日本語
Microsoft Windows 7 32/64 bit 日本語
Microsoft Windows Vista 32 bit (SP1以降) 日本語
(*1) RTR-574 / 576 は1台の登録を2台分としてカウントします。
(*2) 外部警報端子を使用する場合は、適合コネクタ PAP-04V-S (J.S.T社製) を別途用意してください。
(*3) SMTPS(SMTP over SSL)はRTR-500MBS-Aのみ対応しています。RTR-500MBSには対応していません。製品裏面の型番をご確認ください。
(*4) 警報発生をSMSにて通知する場合、親機をリモートコントロールする場合に、SMSに対応したSIMカードが必要になります。
(*5) 電池寿命は警報通信回数、周辺温度、通信回数、電池性能などにより異なります。本説明は新しい電池を使用したときの標準的な動作であり、電池寿命を保証するものではありません。
(*6) GPS機能を使用する場合は、市販のGPSアンテナが必要です。
(*7) 通信事業者との回線契約が別途必要です。RTR-500MBS-Aで利用可能なSIMカードについてを確認してください。
(*8) インストール時、Administrator (パソコンの管理者) の権限が必要になります。

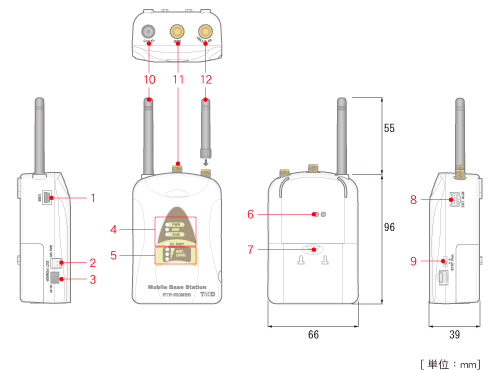

各部の説明

1: USB通信コネクタ
2: 外部電源コネクタ
3: ACアダプタジャック
4: LED ( POWER, DIAG, ALM, CH BUSY )
5: LED ( ANT.LEVEL : 3G回線電波強度を示す )
6: 光通信部
7: 電池フタ
8: 外部接点入力/外部接点出力コネクタ(適合コネクタ PAP-04V-S J.S.T.社製)
9: ACアダプタジャック
10: 無線通信アンテナ
11: GPSアンテナコネクタ
12: 3G回線アンテナコネクタと専用アンテナ
