おんどとり温度データロガー TR-71wf

画像をクリックすると拡大します

温度2チャンネルを同時に測定、記録します。
-40~110℃(付属センサ) -60~155℃
(オプションセンサ:フッ素樹脂被覆タイプ)

送料/代引手数料無料 本体のみ FAX注文 お問合せ 見積依頼 校正付見積依頼
製品名 価格
商品コード O-TR-71WF
標準在庫
おんどとり温度データロガー TR-71wf ※温度2ch (センサ内蔵・外付) -40~110℃
特価 税別 18,470円
(税込 19,947円)
商品コード ON-72wf
標準在庫
おんどとり温度・湿度データロガー TR-72wf ※温度0~55℃・湿度10~95%RH
特価 税別 22,000円
(税込 23,760円)
商品コード ON-72wf-H
標準在庫
おんどとり温度・湿度(高精度)データロガーTR-72wf-H ※温度-30~80℃・湿度0~99%RH
特価 税別 28,700円
(税込 30,996円)

※1:おんどとり Web Storageへの自動送信を使用する場合、無線LANによるインターネット接続が可能な環境と、おんどとり Web Storageの利用者IDの取得が必要です。

おんどとり温度データロガー TR-71wfの特長

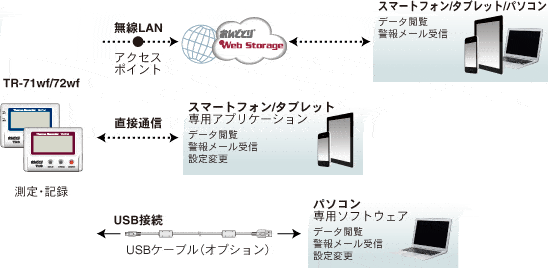

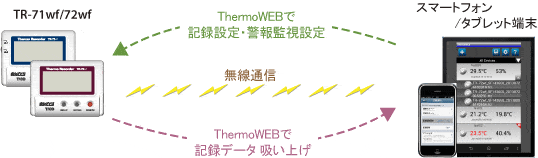

スマートフォン、タブレットなどのモバイル端末との通信に対応

一部のAndroid端末において直接通信がご利用になれない場合があります。ご使用前に動作確認済み機種をご確認ください。

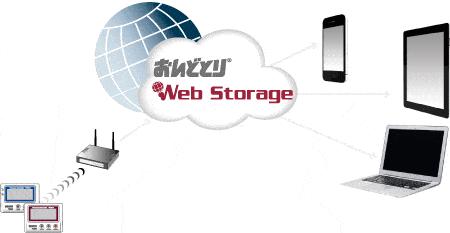

測定した記録データは、無線LANを使用して自動的に「おんどとり Web Storage」へ送信

「おんどとり Web Storage」は、スマートフォンやタブレット端末にも対応しており、いつでもどこでもデータにアクセスできます。現在値のモニタリングやグラフ表示、警報監視、さらには専用ソフトウェアによる記録データのダウンロードも行えます。

注意:
「おんどとりWeb Storage」をご利用いただくためには利用者IDの取得が必要です。詳しくはおんどとりWebStorageのページをご覧ください。

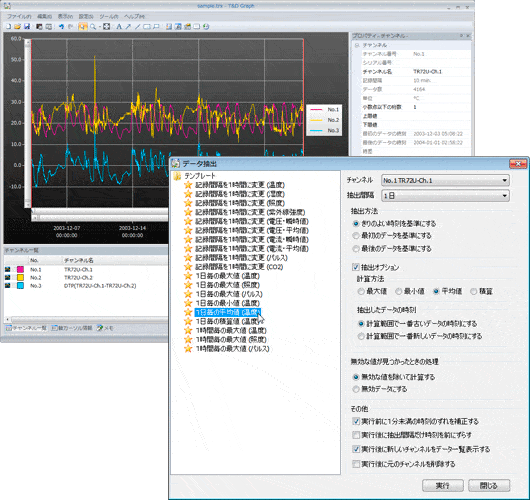

T&D Graphでデータ解析

パソコンに吸い上げたデータをグラフ表示・解析するためには、T&D Graphが必要です。T&D Graphを利用すると、パソコンに吸い上げたデータだけでなく、「おんどとり Web Storage」にアップされたデータも直接開くことができます。データは、複数のファイルにまたがっている一 定期間のデータを結合して開いたり、キーワードなどの条件を指定して開いたりすることもできます。また、データ抽出機能を使うと、既存のデータから最大値 や最小値、平均値、積算値などを計算してグラフに表示することもでき、記録データの管理・分析が効率的に行えます。

※T&D Graphは無償でダウンロードが可能です。
T&D Graph 詳細ページ
T&D Graph ダウンロード

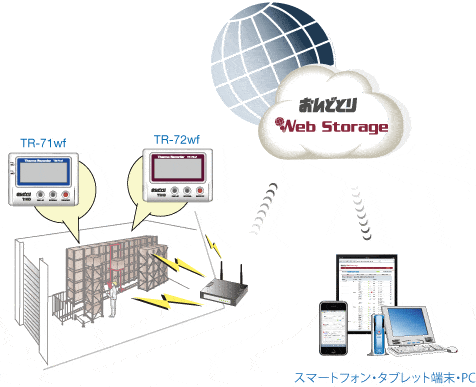

おんどとり温度データロガー TR-71wfの使用事例

  • 住宅の保温、保湿性能等の評価
  • サーバールームの温湿度管理
  • 定温倉庫・病院・美術館などの温湿度管理
  • 工場・店舗などの節電対策

おんどとり温度データロガー TR-71wfの仕様

センサ(外付け)*1 TR-0106
サーミスタ
測定チャンネル 温度2ch
測定範囲 -40~110℃(付属センサ)
-60~155℃(オプションセンサ:フッ素樹脂被覆タイプ)
精度 平均±0.3℃ [-20~80℃ ]
平均±0.5℃ [-40~-20 / 80~110℃ ]
測定分解能 0.1℃
応答性 熱時定数: 約75秒 90%応答: 約190秒
液晶表示 測定値 (交互表示/固定表示), 電池寿命警告, その他
データ記録容量 8,000個 x 2ch
記録間隔 1, 2, 5, 10, 15, 20, 30 秒 1, 2, 5, 10, 15, 20, 30, 60 分 (15通りから選択)
記録モード エンドレス (記録容量がいっぱいになると先頭のデータに上書きして記録)
ワンタイム (記録容量がいっぱいになると記録を停止)
自動送信間隔 OFF(送信なし), 1, 2, 5, 10, 15, 20, 30 分, 1, 2, 3, 4, 6, 12, 24 時間 (15通りから選択)
通信インターフェース 無線LAN通信 規格: IEEE 802.11b
セキュリティ*3: WEP(64bit/128bit), WPA-PSK(TKIP), WPA2-PSK(AES)
WPS 2.0: プッシュボタン方式
プロトコル: HTTP, DHCP, DNS
USB通信 *4 USB 2.0 (Mini-B コネクタ)
電源 単3アルカリ電池 x 2 (ニッケル水素電池も使用可能), USBバスパワー (5V 200mA)
電池寿命 *5 無線LAN使用時: 約10日間~1年半 (例: 自動送信の間隔が1時間の場合、電池寿命は約1年)
無線LAN未使用時: 約1年半
本体寸法 H 58 mm x W 78 mm x D 26 mm
質量 約100 g (電池含む)
本体動作環境 温度: -10~60℃
湿度: 90 %RH 以下 (結露しないこと)
付属品 温度センサ(TR-0106) 2本,
単3アルカリ電池 (LR6), 登録コードシール, 取扱説明書 (保証書付) 一式
  • *1:TR-71wfは内蔵センサでの計測も可能です。測定範囲は本体動作環境に準じます。
  • *2:高温高湿の環境 (50℃ 75%、60℃ 50%、70℃ 35%、80℃ 25%以上) で使用すると、センサのヒステリシスが大きくなり±1.5%RH以上ずれることがあります。初期の状態に戻るまでに数日かかる場合があります。
  • *3:アクセスポイントの設定において WEP(64bit/128bit)およびWPA-PSK(TKIP) を指定した場合、WPS機能は使用できません。WPS機能を使用する場合は WPA2-PSK(AES)またはセキュリティなしを指定してください。
  • *4:オプションのUSB Mini-B 通信ケーブル (US-15C) が必要です。
  • *5:電池寿命は通信回数、無線LAN環境、周辺温度、記録間隔、電池性能などにより異なります。本説明は、新しい電池を使用したときの標準的な動作であり、電池寿命を保証するものではありません。

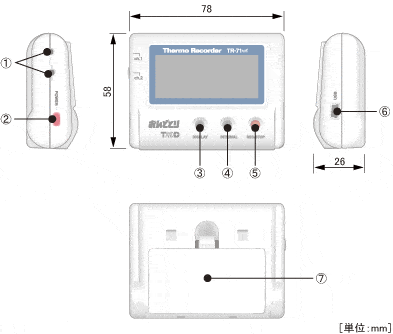

各部の説明

TR-71wf 各部の説明

  • ① 温度センサ接続ジャック
  • ② POWERボタン
  • ③ DISPLAYボタン
  • ④ INTERVALボタン
  • ⑤ REC/STOPボタン
  • ⑥ USB接続ジャック
  • ⑦ 電池フタ
