ネットワークベースステーション RTR-500NW/AW

クリックすると縮小します

ネットワークベースステーション RTR-500NW/AW

画像をクリックすると拡大します

RTR-500NW/500AWはワイヤレスデータロガーRTR-500シリーズの親機です。

有線LAN接続タイプのRTR-500NWと、無線LAN接続タイプのRTR-500AWから選べます。

無線で子機と通信し、記録データを収集、送信(FTP/SMTP)や、モニタリング、警報監視をすることができます。

無料クラウドサービス「おんどとり Web Storage」に対応しており、インターネット経由でのモニタリング、データ収集を手軽に実現します。

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼
製品名 価格
商品コード ON-R500AW
ネットワークベースステーションRTR-500AW 無線LAN ※親機。別途子機が必要。USB Mini-B 通信ケーブル , ACアダプタ, ソフトウェア
特価 税別 39,180円
(税込 43,098円)
商品コード ON-R500NW
ネットワークベースステーションRTR-500NW 有線LAN ※親機。別途子機が必要。USB Mini-B 通信ケーブル , LANケーブル , ACアダプタ, ソフトウェア
特価 税別 34,000円
(税込 37,400円)

ベースステーションRTR-500NW/AWが実現するシステム構成図

ネットワークベースステーションRTR-500NW/AWの特長

無線通信機能とネットワーク通信機能を備えた親機

RTR-500NWは有線LAN専用、RTR-500AWは無線LAN専用です。
無線通信で子機(Wireless Data Loggers RTR-500

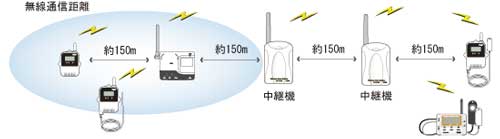

series)の記録データを吸い上げ、ネットワーク経由で遠隔地へのデータ送信が可能です。子機との無線通信距離は約150mで、別途中継機を設置することで、さらに無線通信距離を延長することが可能です。

RTR-500
NW/AW

登録可能台数
子機:100台*まで
中継機:1グループにつき10台まで
グループ数:10グループまで
*RTR-574/576は、1台の登録を2台分としてカウントします。
例:
RTR-501 x 10台:「10台」としてカウント
RTR-574 x 5台:「10台」としてカウント

データ送信機能

RTR-500NW/500AWは、定期的にRTR-500シリーズ子機の記録データや現在値を無線通信で吸い上げ、Eメール、FTPサーバあるいはおんどとり Web Storageへ送信することができます。

RTR-500
NW/AW

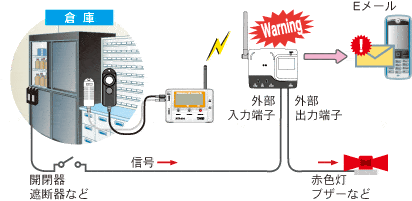

警報監視機能

子機ごとに上限値、下限値、警報判定時間を設定でき、指定したメールアドレス(4件まで指定可能)に警報メールを送信できます。

警報内容
・測定値が設定した上下限値の範囲を超えた場合
・センサエラー(接触不良等)が起きた場合
・子機の電池残量が少なくなった場合
・無線通信が一定時間連続して失敗した場合
・上記の警報状態が解除された場合
・外部接点入力からの信号がONの状態になった場合

警報動作

*判定時間は設定された上下限値を超えた状態が持続した時間です。10秒から60分まで12通りの設定が可能です。

・警報LEDの点灯
RTR-500NW/500AWの警報LEDが点灯します。

・警報メールを送信
設定されたEメールアドレスに、警報メールを送信します。

・外部接点出力
警報LEDと連動し、RTR-500NW/500AWの外部出力もONの状態になります。出力端子にサイレンやブザーなど、警報表示端末を接続す れば、より確実に警報発生を把握できます。

・外部接点入力
遮断器、開閉器、電磁接触器など設備監視システムをRTR-500NW/500AWの入力端子に接続し、外部からの電力信号(ON/OFF)を検 知できるようにします。信号がONの状態になると警報メールを送信します。

記録データモニタリング

登録されたグループごとに子機の記録データをモニタリングできます。
モニタリング画面はトレンドグラフ形式で自動的に表示が更新されます。

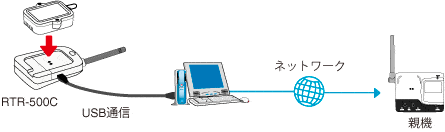

ネットワーク経由で子機登録や設定変更が可能

一旦運用を開始してから「子機を追加登録したい」、「子機の登録内容を変更したい」という場合、手元にRTR-500Cを用意することで、ネットワーク経由での変更が可能です。

ネットワークベースステーションRTR-500NW/AWの仕様

型番 RTR-500DC
対応機種(※1) 子機 RTR-501 / 502 / 503 / 507 / 574 / 576 / 505-TC / 505-Pt /505-V / 505-mA / 505-P
Lタイプ, Hタイプ含む
中継機 RTR-500C
最大登録台数

子機: 100 台(※2)
中継機: 10台 x 10グループ

通信インタフェース <親機-(中継機)-子機間>
・無線通信(特定小電力無線)
ARIB STD-T67
(周波数: 429 MHz帯, RFパワー: 10 mW)
・光通信 (独自プロトコル) RTR-574 / 576を除く
<親機-PC間>
・RTR-500NW: 有線LAN
RJ45コネクタ 100BASE-TX/ 10BASE-T AutoMIDI/MDI-X
・RTR-500AW: 無線LAN
無線LANアンテナ内蔵 IEEE 802.11b/g WEP(64bit/128bit)/WPA-PSK(TKIP) /WPA2-PSK (AES)
・USB通信 (設定用)
無線通信距離 約150m(見通しの良い直線において)
通信時間 データ吸い上げ時間
・無線通信: データ16,000個につき約2分20秒
中継機使用時は中継機1台に付き上記時間を加算
外部警報入出力端子 (入力端子: 接点入力)
3V 100kΩのプルアップ
許容入力電圧: 30V
(出力端子: フォトモスリレー出力)
オフ時の電圧: AC/DC50V以下
オン電流: 0.1A 以下
オン抵抗: 35Ω
通信プロトコル SMTP (POP before SMTP, SMTP-AUTH 〈LOGIN〉), FTP, SNTP, DHCP, DNS
電源 ACアダプタ (AD-06A1)
本体寸法 H 83mm x W 102mm x D 28mm (アンテナ含まず)
アンテナ長: 90mm
質量 RTR-500NW: 約130g
RTR-500AW: 約120g
本体動作環境 温度: -10~60℃
湿度: 90%RH以下(結露しないこと)
付属品 USB通信ケーブル(US-15C)、LANケーブル(LN-20W RTR-500NWのみ付属)、 ACアダプタ(AD-06A1)、
ソフトウェア(CD-ROM)、取扱説明書(保証書付)一式
対応ソフトウェア情報
ソフトウェア RTR-500W for Windows
対応機種 親機: RTR-500NW/500AW
子機: RTR-501 / 502 / 503 / 507 / 574 / 576 / 505-TC / 505-Pt /505-V / 505-mA / 505-P
Lタイプ, Hタイプ含む
中継機: RTR-500C
対応OS(※3) Microsoft Windows 8 32/64 bit 日本語(※4)
Microsoft Windows 7 32/64 bit 日本語
Microsoft Windows Vista 32 bit (SP1以降) 日本語
対応OS(※5) NET Framework 4 Client Profile 必須

※1:RTR-5シリーズと混在して使用する場合の互換性および仕様については、弊社Webサイト (HOME > サポート > その他) を確認してください。

※2:RTR-574 / 576 は1台の登録を2台分としてカウントします。

※3:インストール時、Administrator(パソコンの管理者) の権限が必要になります。

※4:Windows 8をご利用の場合、弊社ソフトウェアは [デスクトップ] 画面での動作のみサポート対象となります。

※5: .NET Framework 4 Client Profileがインストールされていない場合、ソフトウェアのインストール時に自動的に.NET Framework 4 Client Profileもインストールされます。

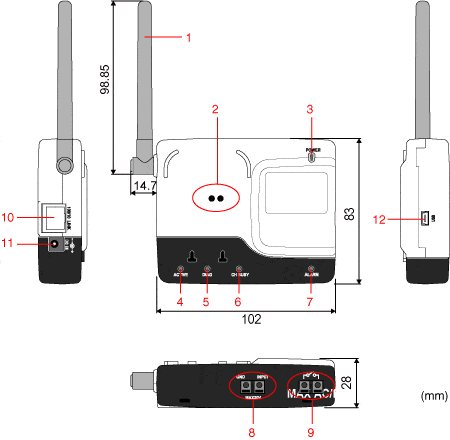

各部の説明

  1. アンテナ
  2. 光通信部
  3. 電源モニタLED
  4. ACTIVE LED
  5. DIAG LED
  6. CH BUSY LED
  7. 警報LED
  8. 外部接点入力端子
  9. 外部接点出力端子
  10. LANコネクタ(RJ45) ※RTR-500NWのみ
  11. ACアダプタジャック
  12. USB通信コネクタ
