貼付型温度センサー小型 表面温度測定用 TJK-SF3509

K熱電対
国産
フィルム型

クリックすると縮小します

貼付型温度センサー小型 表面温度測定用 TJK-SF3509

画像をクリックすると拡大します

校正書類の発行可:有償


フィルムサイズ:3.5×9mmの微小表面用熱電対。ポリイミド樹脂温度センサー。
貼り付け温度測定用・挟み込み・隙間温度測定用。
配管のR形状の曲面やタンクの表面、狭いすきまの温度計測が可能。
・フィルムサイズ:3.5×9mm / 厚さ0.14mm
・フィルム材質:カプトン(ポリイミド樹脂)
・常用限度温度:200℃
・リード部被膜材質:フッ素樹脂
・JIS1602-1995 CLASS:2
・端子形状:ミニプラグ/Y端子M3/Y端子M3.5/ムキだし
※リード線長さ、端子形状の変更可能です

大量注文に見積りOK。特注品の生産可能!税別3万円以上の購入で送料サービス

注文FAX 各種お問合せ 見積依頼 校正付見積依頼
製品名 リード線長 端子形状 価格
商品コード TJKSF3509P-1
即納
表面温度測定用 貼付型温度センサーフッ素被覆小型(プラグ付) TJK-SF3509FP-1M
1m ミニプラグ 税別 6,900円
(税込 7,590円)
商品コード TJKSF3509P-2
即納
表面温度測定用 貼付型温度センサーフッ素被覆小型(プラグ付) TJK-SF3509FP-2M
2m ミニプラグ 税別 7,300円
(税込 8,030円)
商品コード TJKSF3509P-3
即納
表面温度測定用 貼付型温度センサーフッ素被覆小型(プラグ付) TJK-SF3509FP-3M
3m ミニプラグ 税別 7,700円
(税込 8,470円)
商品コード TJKSF3509P-5
即納
表面温度測定用 貼付型温度センサーフッ素被覆小型(プラグ付) TJK-SF3509FP-5M
5m ミニプラグ 税別 8,500円
(税込 9,350円)
商品コード TJKSF3509P-10
即納
表面温度測定用 貼付型温度センサーフッ素被覆小型(プラグ付) TJK-SF3509FP-10M
10m ミニプラグ 税別 10,500円
(税込 11,550円)
商品コード TJKSF3509P-20
即納
表面温度測定用 貼付型温度センサーフッ素被覆小型(プラグ付) TJK-SF3509FP-20M
20m ミニプラグ 税別 14,500円
(税込 15,950円)
商品コード TJKSF3509Y3-1
即納
表面温度測定用 貼付型温度センサーフッ素被覆小型(Y端子M3) TJK-SF3509FY3-1M
1m Y端子M3 税別 6,200円
(税込 6,820円)
商品コード TJKSF3509Y3-2
即納
表面温度測定用 貼付型温度センサーフッ素被覆小型(Y端子M3) TJK-SF3509FY3-2M
2m Y端子M3 税別 6,600円
(税込 7,260円)
商品コード TJKSF3509Y3-3
即納
表面温度測定用 貼付型温度センサーフッ素被覆小型(Y端子M3) TJK-SF3509FY3-3M
3m Y端子M3 税別 7,000円
(税込 7,700円)
商品コード TJKSF3509Y3-5
即納
表面温度測定用 貼付型温度センサーフッ素被覆小型(Y端子M3) TJK-SF3509FY3-5M
5m Y端子M3 税別 7,800円
(税込 8,580円)
商品コード TJKSF3509Y3-10
即納
表面温度測定用 貼付型温度センサーフッ素被覆小型(Y端子M3) TJK-SF3509FY3-10M
10m Y端子M3 税別 9,800円
(税込 10,780円)
商品コード TJKSF3509Y3-20
即納
表面温度測定用 貼付型温度センサーフッ素被覆小型(Y端子M3) TJK-SF3509FY3-20M
20m Y端子M3 税別 13,800円
(税込 15,180円)
商品コード TJKSF3509Y35-1
即納
表面温度測定用 貼付型温度センサーフッ素被覆小型(Y端子M3.5) TJK-SF3509FY3.5-1M
1m Y端子M3.5 税別 6,200円
(税込 6,820円)
商品コード TJKSF3509Y35-2
即納
表面温度測定用 貼付型温度センサーフッ素被覆小型(Y端子M3.5) TJK-SF3509FY3.5-2M
2m Y端子M3.5 税別 6,600円
(税込 7,260円)
商品コード TJKSF3509Y35-3
即納
表面温度測定用 貼付型温度センサーフッ素被覆小型(Y端子M3.5) TJK-SF3509FY3.5-3M
3m Y端子M3.5 税別 7,000円
(税込 7,700円)
商品コード TJKSF3509Y35-5
即納
表面温度測定用 貼付型温度センサーフッ素被覆小型(Y端子M3.5) TJK-SF3509FY3.5-5M
5m Y端子M3.5 税別 7,800円
(税込 8,580円)
商品コード TJKSF3509Y3510
即納
表面温度測定用 貼付型温度センサーフッ素被覆小型(Y端子M3.5) TJK-SF3509FY3.5-10M
10m Y端子M3.5 税別 9,800円
(税込 10,780円)
商品コード TJKSF3509Y3520
即納
表面温度測定用 貼付型温度センサーフッ素被覆小型(Y端子M3.5) TJK-SF3509FY3.5-20M
20m Y端子M3.5 税別 13,800円
(税込 15,180円)
商品コード TJKSF3509NP-1
即納
表面温度測定用 貼付型温度センサーフッ素被覆小型(ムキだし) TJK-SF3509FNP-1M
1m ムキだし 税別 6,200円
(税込 6,820円)
商品コード TJKSF3509NP-2
即納
表面温度測定用 貼付型温度センサーフッ素被覆小型(ムキだし) TJK-SF3509FNP-2M
2m ムキだし 税別 6,600円
(税込 7,260円)
商品コード TJKSF3509NP-3
即納
表面温度測定用 貼付型温度センサーフッ素被覆小型(ムキだし) TJK-SF3509FNP-3M
3m ムキだし 税別 7,000円
(税込 7,700円)
商品コード TJKSF3509NP-5
即納
表面温度測定用 貼付型温度センサーフッ素被覆小型(ムキだし) TJK-SF3509FNP-5M
5m ムキだし 税別 7,800円
(税込 8,580円)
商品コード TJKSF3509NP-10
即納
表面温度測定用 貼付型温度センサーフッ素被覆小型(ムキだし) TJK-SF3509FNP-10M
10m ムキだし 税別 9,800円
(税込 10,780円)
商品コード TJKSF3509NP-20
即納
表面温度測定用 貼付型温度センサーフッ素被覆小型(ムキだし) TJK-SF3509FNP-20M
20m ムキだし 税別 13,800円
(税込 15,180円)

貼付型温度センサー小型 表面温度測定用 TJK-SF3509の仕様

常用限度温度 200℃
熱電対タイプ K
許容差 Class 2
フィルムサイズ 幅3.5mm × 長さ9mm × 厚さ0.14mm
フィルム材質 カプトン(ポリイミド樹脂) ※カプトンは東レ・デュポンの商標です
リード線長 1m, 2m, 3m, 5m, 10m, 20m等 (任意に変更可能)
リード部被覆材質 フッ素樹脂
端子形状 ミニプラグ/Y端子M3/Y端子M3.5/ムキだし (任意に変更可能)

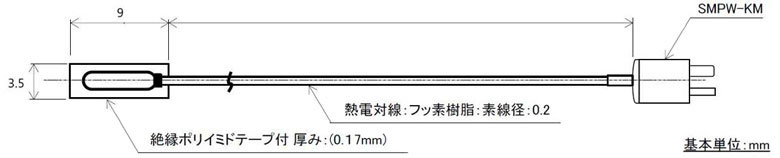

貼付型温度センサー小型 表面温度測定用 TJK-SF3509の図面

温度センサーのスペシャリストにご相談ください。校正書類の発行可能。【短納期対応】
大量注文の対応可能。1本からオーダーメイド可能。熱電対、白金測温抵抗体Pt100、補償導線など
👉お問い合わせシートはこちら   👉熱電対温度センサー図面作成サイト
