超音波厚さ計MJ-UT27

クリックすると縮小します

超音波厚さ計MJ-UT27

画像をクリックすると拡大します

1,000~9,000 m/sまでの音速調整が可能
本体に装着されているテストブロックで簡単な校正もOK 自動電源オフ機能

ユーザーフレンドリーで、しかも常識破りの低価格!

送料/代引手数料 無料 本体のみ 校正見積り
製品名 価格
商品コード SUT-020-01
標準在庫
超音波厚さ計MJ-UT27 ※(探触子5MHz/Φ10mm)
SALE 税別 45,000円
(税込 48,600円)
商品コード SUT-020-21
交換用標準探触子 (MJ-UT27用)  ※5MHz/Φ10mm
税別 16,000円
(税込 17,280円)
商品コード K-258-1
標準在庫
オプション品
カプラント接触媒質 (グリセリンペースト 400ml) ※測定面に塗布。超音波伝達のスグレモノ
税別 2,000円
(税込 2,160円)
商品コード SUT-010-28
標準在庫
オプション品
ステップ試験片 6ST/1-20 ※(超音波厚さ計の校正用)(鋼) 6段
税別 15,000円
(税込 16,200円)

超音波厚さ計MJ-UT27の特長

超音波厚さ計MJ-UT27[エントリーモデル]はさまざまな材質の厚みを超音波で計測するハンディタイプの厚さ計です。

コストパフォーマンスに優れ、操作も簡単です。

  • 1,000~9,000 m/sまでの音速調整が可能
  • 本体に装着されているテストブロックで簡単な校正もOK
  • 自動電源オフ機能
  • ポケットサイズ

超音波厚さ計MJ-UT27の用途

  • タンク、パイプ、高圧容器、鋼板
  • ノギス、マイクロメータなどではかれない
  • 広板の中央部の肉厚測定
  • 注意:H型鋼では計測できるものとできないH型鋼がございます

超音波厚さ計MJ-UT27[エントリーモデル]の仕様

2振動子探触子式

ディスプレイ 4桁表示LCD
測定レンジ 1.0~200.0mm(鋼S45C相当で)
分解能 0.01mm
精度 ±(0.5 % 読取値 + 0.15)mm  (鋼S45C相当で)
音速レンジ 1000~9000 m/s
テストブロック 5.00mm:鋼材(本体に装着)
バックライト あり
使用環境 温度:0~50℃/湿度:80%RH以下(結露なきこと)
自動電源オフ機能 ボタン操作後1分経過すると発動
電源 単4形乾電池×4個
寸法 120×62×30mm
重量 約164g(電池を含まず)
標準付属品 取扱説明書、探触子、カプラント、キャリングケース、テスト電池、

超音波厚さ計MJ-UT27のオプション

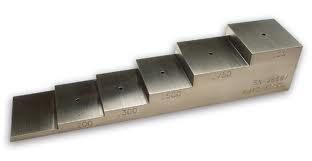

ステップ試験片(鋼) 6段 6ST/1-20
厚さ1mm、3mm、5mm、10mm、15mm、20mmのステップ試験片
厚さ計の校正や性能チェック用試験片です。

超音波厚さ計MJ-UT27の測定の工夫

探触子と測定面の空気層 測定面と探触子の間に空気層が入らないように、粘度の高いカプラント(接触媒質)を十分に塗布
塗布量が少ない場合や、粘度の低いカプラントを使用した場合は、空気層ができ、超音波が測定物に透過しないため測定ができない場合があります
測定面の粗さの影響 測定面は、スケール(金属酸化物の被膜)などを除き、平滑に仕上げることにより安定した測定が可能
鋼ならば、グラインダ仕上げ、粗いヤスリ(並目以下)
塗膜の影響 グラインダで塗膜を除去
母材表面にサビ-空気層が発生-空気層で超音波が反射
曲率(パイプ)の影響
2点測定法

腐食の進行が予想される箇所では、2点測定法で測定
2点測定法とは、同一の測定点で、探触子の向きを90度変えて2回測定し、どちらかの薄い値を測定値として採用する方法



ペンキやエポキシ系の塗料で塗装されている測定面を計測する場合、音速が鉄に比べ約2.5倍遅いため、実際の塗装厚の約2.5倍が、厚みとして加算されてます。
正確な母材の厚さを測定するためには、塗膜をはがすす必要があります。


超音波厚さ計MJ-UT27で測定できない物質

裏面の腐食が著しい素材 実際の厚さとかけ離れた測定値を得る場合あり
軟質樹脂・ゴム 超音波の減衰が大きい
合金系鋳物 結晶粒による散乱、減衰が大きい
コンクリート・木 空気層、異物による散乱が大きい
クラッド鋼
異種金属を張り合わせたもの
各素材の音速が異なるため
ラミネーションを含む素材
2枚板、気泡を含むもの
2枚板の場合、上層部の厚さがデジタル表示されます。

含有する気泡やラミネーションが超音波を反射するため
ラミネーションとは: 鋼材の不純物により溶接熱で割れが入ること
