デジタル実体顕微鏡Vitiny UM08(HDMI出力/(長距離撮影対応) )

クリックすると縮小します

デジタル実体顕微鏡Vitiny UM08(HDMI出力/(長距離撮影対応) )

画像をクリックすると拡大します

■自動高速焦点合わせ
一度ピントを合わせておくと、対象物を次々と交換しても、即座にピントが合い、作業効率アップ。(オートフォーカス機能)
■1秒間に60コマ(60FPS)で高速動作にも「カクカク」解消でスムーズ。動きのある対象物にスムーズ表示
■作業距離:22.5mm~226mm

まとめて購入すれば、さらにお得!見積もりを!

送料/代引手数料無料 本体のみ FAX注文 お問合せ 見積依頼
製品名 価格
商品コード MMS-004-02
標準在庫
デジタル実体顕微鏡Vitiny UM08(HDMI出力)
個数特価あり。お見積りを! 税別 68,000円
(税込 73,440円)
商品コード MMS-004-21
標準在庫
オプション品
10倍対物レンズUM-L10X(UM06/UM08 用)
税別 9,800円
(税込 10,584円)
商品コード MMS-004-35
標準在庫
オプション品
4倍ロングフォーカスレンズUM-L4XLF(UM06/UM08用)
税別 11,000円
(税込 11,880円)


 スクリューねじの検品にデジタル実体顕微鏡UM08が大人気!動画

 宝石顕微鏡として、ここまで鮮明に見えるとは!ダイヤモンド132倍の画像

HDMI出力ズーム機能付スコープUM08の特長

自動高速焦点合わせ

一度ピントを合わせておくと、対象物を次々と交換しても、即座にピントがあい、作業効率アップ。(オートフォーカス機能

長距離対応

作業距離:22.5mm~226mm

1秒間に60コマ(60FPS)で高速動作にも「カクカク」解消でスムーズ

動きのある対象物にスムーズ表示

HDMIフルハイビジョン

HDMI端子(1080P高品質)を装備
HDMIケーブル(1080P高品質)を持った高解像度モニタに差し込むことができます。

これまでストレスだった長時間の観察も快適になります。
グループで観察しながら、ディスカッションを行うこともできます 。

接眼レンズをのぞく必要がなくなり、ハイビジョン画像で見ることができます!

鮮明な画像

200万画素の高解像度

白色LED30灯をリング状仕様の光源採用で対象物の凹凸までわかる鮮明な画像

IRリモートコントロール採用で最大約15mの遠距離から操作可能!

大型の固定スタンド付き!

可変倍率

13倍~132倍の拡大画像

レンズの交換が可能

標準付属4倍の対物レンズ、
10倍の対物レンズ(別売り)
4倍ロングフォーカスレンズ(別売り)

誰でも簡単に使用できます

ホワイトバランス

リモートコントロールにより露光指数および輝度


パソコンでは使用できません。



HDMI出力ズーム機能付スコープUM08の用途

製品チェックにより、クレーム減、売上アップ

  • 電子機器、機械関連、半導体、材料、食品、バイオ、医療分野等、様々な業界に
  • 製品管理、品質管理、観察、開発、解析などに
  • 機械加工部品や工業用製品の表面形状観察に
  • 金型表面仕上り確認、バリなど
  • P基板、電子部品刻印の確認
  • 部品パーツの傷、クラック、打痕など
  • 部品のクラックやピンホールの確認
  • 研削工具の摩耗やカケの有無や状況の確認
  • 溶接状態の確認
  • シリンダヘッドの加工時の傷の確認
  • 樹脂成形品内クラック確認

デジタル顕微鏡オートフォーカスのモニターへのHDMIコネクション

  • IRリモート・コントロールでフォーカスシステム
  • HDMI信号出力1080P HDイメージ
  • 応答時間:30タイムフレーム
  • 内蔵の外部光ソケット
  • 電源:DC12V/1A 入力 ケーブルの長さ:180cm

HDMI出力ズーム機能付スコープUM08の仕様

光学 200万画素CMOS
レンズ 4倍対物レンズ、別売レンズ(10倍対物・4倍ロングフォーカス)
拡大倍率 21.5インチモニタで
4倍対物レンズ:13倍~132倍
4倍ロングフォーカスレンズ(別売り):20倍~57倍
10倍対物レンズ(別売り):200倍~460倍
補助光源 白色30灯LEDリング
DCポート DC入力端子
HDMIポート 出力1080P(1920*1080ピクセル)画像
リモートコントロール 赤外線リモコン/コンピューター制御
電源 ACアダプタ
電力消耗 5V/1200mA
サイズ 106(L)x106(W)x152(T)mm
本体重量 約310グラム
操作環境 温度:5~35℃ 湿度:85%以下(結露なきこと)
付属 顕微鏡本体、4倍対物レンズ
HDMIケーブル(約1.8m)
電源アダプタ
スタンド
オプション ●10倍対物レンズ
●4倍ロングフォーカスレンズ
●ダブルアームフレキシブルLED照明MJ-GN
●ロングアームスタンドMJ-S109

対象OS:Windows 8/Windows 7/Mac OS X 4.8 Linux with UVC driver の対象OSがプリンストールされたパソコンで、最新のバージョンにアップデートされてUSBポートが標準装備されている必要があります。
※すべてのパソコンについて動作を保証するものではありません。


4倍対物レンズ  焦点距離は、 22.5mm~226mm

21.5インチディスプレイにおける4X対物レンズの倍率/視野 (参考値)

焦点位置 1 2 3 4 5 6 7 8 9
ズーム距離 1615 1595 1565 1520 1460 1425 1380 1355 1325
焦点距離(mm) 226 198 170 142 114 103 91.5 86.0 80.5
視野領域(mm) 40 35 30 25 20 18 16 15 14
倍率(X) 11.9 13.6 15.9 19.1 23.9 26.5 29.8 31.8 34.1

焦点位置 10 11 12 13 14 15 16 17 18
ズーム距離 1290 1250 1205 1150 1115 1080 1040 995 940
焦点距離(mm) 75.0 69.5 64.0 58.5 55.5 52.5 49.5 47.0 44.0
視野領域(mm) 13 12 11 10 9.5 9 8.5 8 7.5
倍率(X) 36.7 39.8 43.3 47.7 50.2 53.0 56.1 59.6 63.6

焦点位置 19 20 21 22 23 24 25 26
ズーム距離 885 815 730 635 520 390 215 40
焦点距離(mm) 41.0 38.0 35.0 32.5 30.0 27.5 25.0 22.5
視野領域(mm) 7 6.5 6 5.5 5 4.5 4 3.6
倍率(X) 68.1 73.4 79.5 86.7 95.4 106 119 132

別売り10倍レンズ 焦点距離は、 6.2mm~10.0mm

21.5インチディスプレイにおける10Xの倍率/視野(参考値)

焦点位置 1 2 3 4 5 6 7 8 9
ズーム距離 1850 1790 1720 1640 1550 1450 1340 1220 1080
焦点距離(mm) 10 9.7 9.4 9.1 8.8 8.5 8.2 7.9 7.6
視野領域(mm) 2.3 2.2 2.1 2.0 1.9 1.8 1.7 1.6 1.5
倍率(X) 207 216 227 238 251 265 280 298 318

焦点位置 10 11 12 13 14
ズーム距離 920 740 530 270 40
焦点距離(mm) 7.3 7.0 6.7 6.4 6.2
視野領域(mm) 1.4 1.3 1.2 1.1 1.02
倍率(X) 340 366 397 433 467

HDMI出力ズーム機能付スコープUM08のオプション

ダブルアームフレキシブルLED照明MJ-GN

ダブルアームフレキシブルLED照明MJ-GNの寸法図


ロングアームスタンドMJ-S109 (UM06/UM08用)

高さ:40cm(最大60cm) 距離:26.5cm



ロングアームスタンドの可動域紹介の動画(音が出ます)

デジタル実体顕微鏡Vitiny UM08(HDMI出力/(長距離撮影対応) )のオプション品

製品名価格
通販コード MMS-004-23
標準在庫
オプション品
LEDアーム照明MJ-GN (UM06/UM08用)
税別 19,800円
(税込 21,384円)
通販コード MMS-004-22
標準在庫
オプション品
ロングアームスタンド MJ-S109 (UM06/UM08用)
税別 27,800円
(税込 30,024円)
通販コード T-XCAPTUREMINI
オプション品
小型キャプチャーユニット キャプチャーXCM
税別 19,800円
(税込 21,384円)
通販コード M-HDMINTSC-C2M
オプション品
TFTカラー液晶モニター10.1インチ HDMI-NTSC ※(HDMIケーブル2m付き)
税別 25,800円
(税込 27,864円)

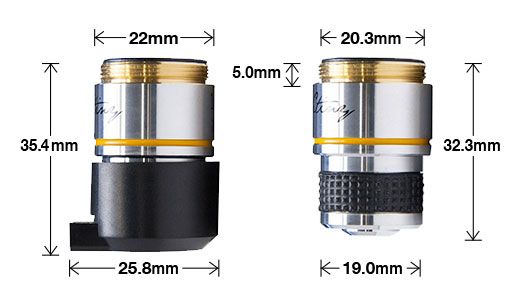

10倍対物レンズ

10倍対物レンズ

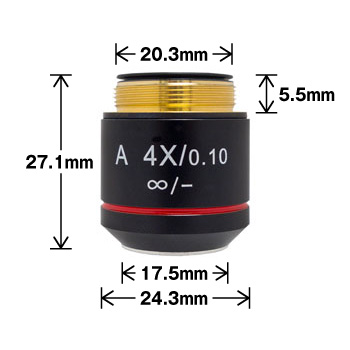

4倍ロングフォーカスレンズ

4倍ロングフォーカスレンズ

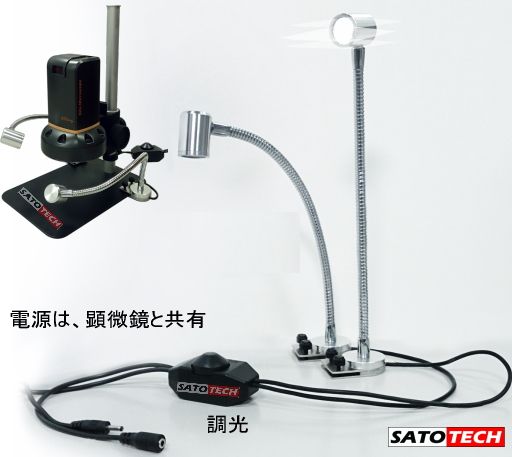

ダブルアームフレキシブルLED証明MJ-GN

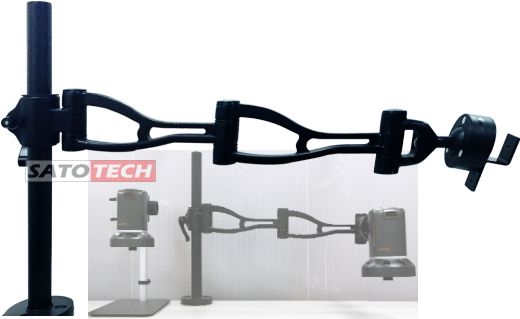

ロングアームスタンドMJ-S109

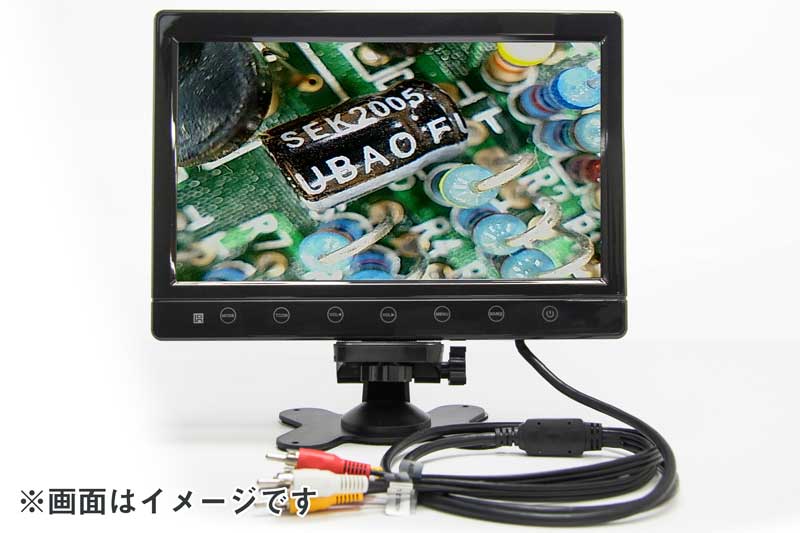

TFTカラー液晶モニター10.1インチHDMI-NTSC

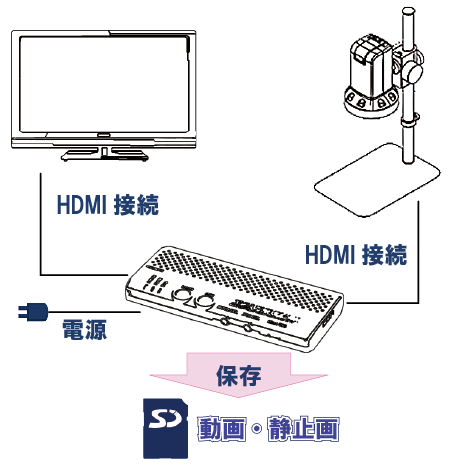

小型キャプチャーユニット キャプチャーXCM
