配管内検査カメラQV-PRM283A 【J-SCOPE】

クリックすると縮小します

配管内検査カメラQV-PRM283A 【J-SCOPE】

画像をクリックすると拡大します

改定ビル管理法対応: 給排水パイプ内部観察。 天井・床下・壁内・ダクト・ リフォーム等用。
建築物排水管清掃業者の必需品。排水管の内視鏡調査に多くの企業が採用しています。
■配水管の詰まりの原因特定
■詰まりの除去後の確認
■ガス管・水道管・ダクト管等の損傷チェック
■映像データを保持・再生し、現場作業をサポート

アイコン アイコン
送料/代引手数料無料 FAX注文 お問合せ お見積り デモ機依頼
製品名 価格
商品コード P-QV-PR283330
標準在庫
管内検査カメラ QV-PRM283A (ケーブル30m) ※距離メーター、センタリングブラシ直径100mmつき。
税別 260,000円
(税込 280,800円)
商品コード P-MTA-PL5
標準在庫
オプション品
LEDライトつき伸縮ポールPL5 ※1.2m~最大5mまで
税別 60,000円
(税込 64,800円)

QVの本体に2年保証が、つくようになりました。

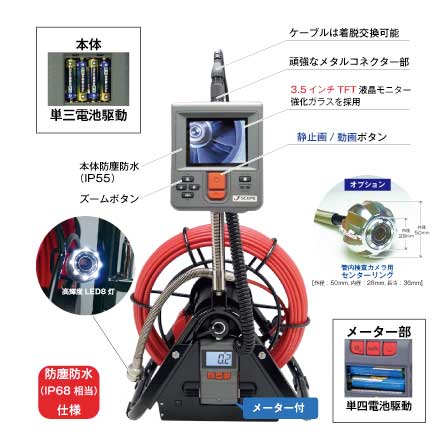

配管内検査カメラQV-PRM283A 【J-SCOPE】の特長

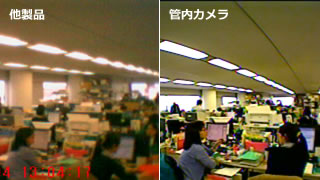

業界初の焦点距離が100mmから無限遠

遠くまで見えるので作業効率がアップします

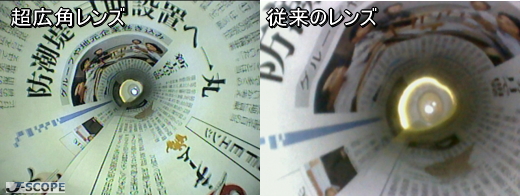

驚異の視野角:150°

広く見えるので、詰まりの調査が楽になります

高品質・鮮明画像

  • 3.5型TFTカラー液晶
  • 解像度:320x240ピクセル
  • 再生画像・動画が高画質です

超軽量、コンパクトサイズ

  • サッと使えるから便利です。
  • キャリングケースつきで現場にラクラク携帯

回転式ケーブルドラム

  • ケーブルの押し出しが簡単だから、労力が軽減
  • 90°の角も曲がる便利さが人気の理由

デジカメ感覚で簡単操作

  • ボタン一つで簡単に録画、静止画、再生できます。
  • 現場で、モニタをお客様と見ながら確認可能です。
  • 検査者の習熟度を問わない簡単操作により、最高のパォーマンスを発揮
  • SDカード(SDHC)
  • 市販のカメラ三脚に取り付けができます。

耐ショックドラム構造はJ-SCOPEだけ

1mからの落下試験に合格。強度が違う。耐摩擦性能が違う。

40Aのパイプやエルボもラクラク通過可能

ヘッド径が28mmだから、曲がりくねった配管内部へどんどん入っていく

ケーブルは着脱交換式ケーブルで 多様化する検査ニーズに対応できます

  • 予備のケーブルがあれば、万が一の際にも安心
  • ガソリン、潤滑油、軽油、機械油が付着しても大丈夫
  • 直径4.0mm、4.9mmスイッチ型、5.5mm、8.5mm
  • 直径6.0mm先端可動式(1m・2m・3m) 管内検査カメラ
  • 豊富なオプションは、ユーザーの使いやすさをアップ!

予備のケーブルがあれば万が一の時にも安心。

用途に応じて交換ができるのでランニングコストが削減

外径や長さ、用途の異なる豊富なケーブルのラインアップ

 直径4.0mm、5.5mm、8.5mm

 直径4.9mmスイッチ型、近焦点ケーブル5.5mm接写式

 先端可動式直径6.0mm

 管内検査カメラ:長さ22m・30m

着脱交換式内視鏡ケーブルのみの販売はこちら >>>

 下をクリックすると動画で紹介。音が出ます。

その他の特長

  • 縦置きも横置きも可能
  • 白色LED8灯で暗いパイプの中も明るく照らす
  • カメラケーブルは、防水規格IP68相当で水深10mに30分以内で使用可能
  • ワンタッチでデジタルズーム・3倍、5倍のデジタルズーム
  • ワンタッチでミラー反転機能。ワンタッチでミラー反転機能
  • 照明:高輝度白色LED
  • 高輝度白色LEDを内蔵し、明るく鮮明なライブ映像を映し出します
  • 明るさの調整が可能な光量調整機能を搭載

センタリングブラシ贈呈!!

これで、パイプの中をくまなく見渡せる!




下をクリックすると動画で紹介。音が出ます。



配管内検査カメラQV-PRM283A 【J-SCOPE】の用途

  • 配水管の詰まりの原因特定
  • 詰まりの除去後の確認
  • ガス管・水道管・ダクト管等の損傷チェック、
  • 映像データを保持・再生し、現場作業をサポート

配管内検査カメラQV-PRM283A 【J-SCOPE】の本体の仕様

モニター 3.5インチ TFTカラー液晶 VGA(強化ガラス)
録画解像度 画像 約30万画素 VGA(640 x 480 ピクセル) / JPEG形式
動画 QVGA(320 x 240 ピクセル) / AVI形式
記録メディア SDカード(最大で32GBまで対応可能)SDHC対応
静止画JPEG、動画AVI
調光機能付 明るさの調整が可能な光量調整機能を搭載
映像出力 NTSC(テレビ出力)付属ビデオケーブルは約1mでミニジャックーRCAピン
USB接続 USB1.1、付属USBケーブルは約50cmでMiniUSBーUSB
(付属のUSBケーブルで記録データをパソコンに送れます)
言語 日本語・英語・ドイツ語・スペイン語・フランス語・イタリア語・中国語
電源 単三電池x4本
駆動時間 約4時間(管内検査カメラ・よろずや君・べんりや君使用時は約3時間)
サイズ/重量 140mm(長さ)×116mm(幅)×42mm(厚さ)  約300g
使用温度環境 0℃~60℃

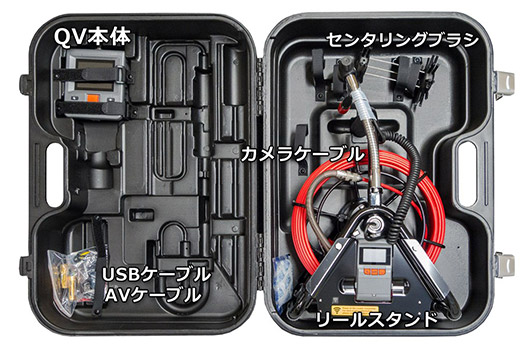

 付属

表示機本体、USBケーブル、ビデオ出力ケーブル、SDカード(4GB)
耐久性の高いキャリングケースケースつき
センタリングブラシつき内径28mm外径100mm長さ150mm

管内検査カメラのJ-SCOPEブランド

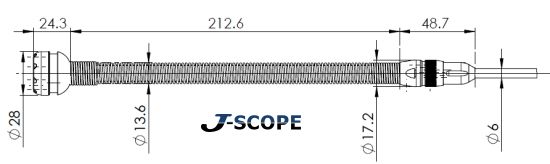

配管内検査カメラQV-PRM283A 【J-SCOPE】のケーブルの仕様

LED スーパー高輝度LED8灯
カメラヘッド サファイアガラス 直径28mm
防水 水深10m
焦点深度 10mm~無限大
視野角 150.8°(対角線方向)
カメラケーブル寸法 長さ:22m または 30m
直径:6mm
最小曲げ半径:R150mm(Φ40mmの管で90°のエルボ管を2回通過可能)
適応パイプ径 直径40~100mm
重量 ケーブル長20m+防水ドラム:約3.5kg
ケーブル長30m+防水ドラム:約5.8kg
サイズ (L)207×(W)117.5×(H)37mm/ドラム:Ø340×(H)180mm
標準付属品 ACアダプター・miniUSBケーブル・SDカード2GB・収納ケース


脱着可能なプローブ


配管内検査カメラQV-PRM283A 【J-SCOPE】のオプション

管内検査カメラ用センターリング

管内の突起物にひっかかりにくい設計
内径:28mm 外径:50mm 長さ:36mm


管内カメラ用パイプワゴンJSP-00

150mm~300mmの配管検査用

6個のタイヤが動きをスムーズにします。いつもカメラが真ん中で確­実に画像をとらえてくれる。


配管内検査カメラQV-PRM283A 【J-SCOPE】を動画で紹介

メーター機能の紹介


ケーブルを曲がったパイプに押し込む様子です。センターリング(別売り)を装着しております。
