おんどとり温度データロガー TR-7nwシリーズ

画像をクリックすると拡大します

有線LAN
記録容量:8,000件x2ch。
電池寿命:有線LAN使用時:約10日間-1年半 有線LAN未使用時:約1年半
USB通信、有線LAN、WebStrage

送料/代引手数料 無料 本体のみ
製品名 価格
商品コード O-TR-71NW 通常3営業日以内に発送
おんどとり温度データロガー TR-71nw
特価 税込 22,680円
商品コード ON-72nw 通常3営業日以内に発送
おんどとり温度・湿度データロガー TR-72nw
特価 税込 25,650円
商品コード ON-72nw-H
おんどとり温度・湿度データロガー(高精度)TR-72nw-H
特価 税込 34,668円

おんどとり温湿度データロガー TR-7nwシリーズは、クラウドサービスに対応したスタンダードデータロガーの有線LAN版です。小型軽量、電池駆動、使いやすいソフトウェアつきの2ch温度・湿度データロガーです。

無償クラウドサービス「おんどとりweb strage」を使えば、パソコン、スマートフォン、タブレット端末でのデータ閲覧がいつでもどこでも可能です。
※おんどとりweb strageのご利用にはインターネットを使用できるLAN環境が必要です。


※一部のAndroid端末において直接通信がご利用になれない場合があります。ご使用前に動作確認済み機種をご確認ください。

おんどとり温湿度データロガー TR-7nwシリーズの用途

  • 住宅の保温、保湿性能等の評価
  • サーバールームの温湿度管理
  • 定温倉庫・病院・美術館などの温湿度管理
  • 工場・店舗などの節電対策

おんどとり温湿度データロガー TR-7nwシリーズの特長


測定した記録データは、有線LANを使用して自動的に「おんどとり Web Storage」へ送信されます。

「おんどとり Web Storage」は、スマートフォンやタブレット端末にも対応しており、いつでもどこでもデータにアクセスできます。現在値のモニタリングやグラフ表示、警報監視、さらには専用ソフトウェアによる記録データのダウンロードも行えます。

注意:
「おんどとりWeb Storage」をご利用いただくためには利用者IDの取得が必要です。 詳しくはおんどとりWeb Storageのページをご覧ください。

おんどとり温湿度データロガー TR-7nwシリーズは、電池2本で1年半動作

独自の低消費電力回路により、単3アルカリ電池2本で、約1年半連続動作を実現しました。
自動送信感覚が1分の場合、電池寿命は約10日、1時間の場合は、約1年、12時間以上の場合は約1年半となります。

これにより、設置場所を選ばず、移動中・放置状態でも長時間の測定・記録ができます。

注意:電池寿命は、無線通信のON/OFF・電池の種類・測定環境・通信回数・周辺温度等により異なります。
本説明は、新しい電池を使ったときの標準的な動作であり、電池寿命を保証するものではありません。

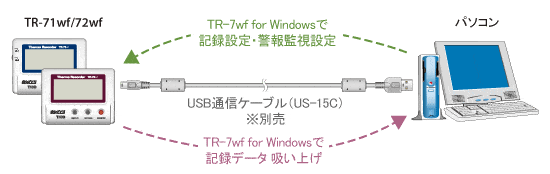

おんどとり温湿度データロガー TR-7nwシリーズは、USBでパソコンに直接接続

従来機種同様に、USB通信ケーブル(別売)を使ってパソコンと接続することもできます。有線LAN通信環境にない場合でも直接USB接続することにより、パソコンで機器の設定・記録データの吸い上げ・記録データの解析を行うことができます。

パソコンから各種設定を行うには「TR-7wf/nw for Windows」、吸い上げた記録データをグラフ表示・解析するには「T&D Graph」のダウンロードが必要となります。各ソフトウェアはメーカーサイトのダウンロードページから入手(無償)できます。
注意:
USB通信ケーブルはパッケージに同梱されておりません。オプション品の「USB通信ケーブルUS-15C」を別途ご購入ください。また、市販のUSB通信ケーブル(miniB規格)もご利用になれます。

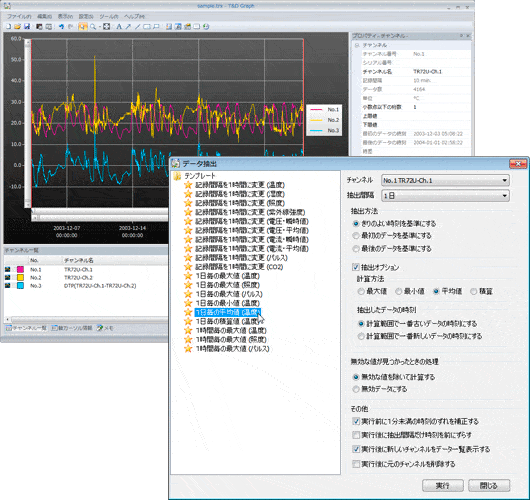

T&D Graphでデータ解析

パソコンに吸い上げたデータをグラフ表示・解析するためには、T&D Graph※が必要です。T&D Graphを利用すると、パソコンに吸い上げたデータだけでなく、「おんどとり Web Storage」にアップされたデータも直接開くことができます。データは、複数のファイルにまたがっている一定期間のデータを結合して開いたり、キーワードなどの条件を指定して開いたりすることもできます。また、データ抽出機能を使うと、既存のデータから最大値や最小値、平均値、積算値などを計算してグラフに表示することもでき、記録データの管理・分析が効率的に行えます。

※T&D GraphはT&D社のサイトから無償でダウンロードが可能です。
T&D Graph 詳細ページ
T&D Graph ダウンロード

おんどとり温湿度データロガー TR-7nwシリーズは、データ記録容量:8000x2チャンネル

1チャンネルにつき8000個の測定値を記録します。

最長60分間隔で、約1年間の連続記録ができます。


おんどとり温湿度データロガー TR-7nwシリーズの仕様

-

TR-71nw

測定チャンネル 温度2ch(内蔵1ch、外付け2chより選択)
センサ サーミスタ
測定範囲 内蔵センサ
-10~60℃
外付けセンサ
-40~110℃(付属センサ)
-60~155℃(オプションセンサ:フッ素樹脂被覆タイプ)
精度 平均±0.3℃[-20~80℃]
平均±0.5℃[-40~-20℃/80~110℃]
測定分解能 0.1℃
応答性 熱時定数:約75秒
90応答:約190秒
-

TR-72nw

測定チャンネル 温度1ch 湿度1ch(外付け)
センサ(外付け) サーミスタ 高分子膜抵抗式
測定範囲 0~55℃ 10~95%RH
精度 ±0.5℃ ±5%RH[25℃,50%RHにおいて]
測定分解能 0.1℃ 1%RH
応答性 90%応答:約7分
-

TR-72nw-H

測定チャンネル 温度1ch 湿度1ch(外付け)
センサ(外付け) 白金測温抵抗体 静電容量式
測定範囲 -30~80℃ 0~99%RH
精度 ±0.3℃[0~50℃]
±0.5℃[その他]
±2.5%RH[25℃10~85%RH]
±4.0%RH[25℃0~10%RH,85~99%RH]
25℃以外は上記制度に±0.1%RH/℃を加算
[0℃以上の環境下において]
湿度ヒステリシス:±1.5%RH以下(*1)
測定分解能 0.1℃ 1%RH
応答性 90%応答:約7分

共通仕様

データ記録容量 8,000個×2ch
記録間隔 1, 2, 5, 10, 15, 20, 30 秒
1, 2, 5, 10, 15, 20, 30, 60 分 (15通りから選択)
記録モード エンドレス
(記録容量がいっぱいになると先頭のデータに上書きして記録)
ワンタイム
(記録容量がいっぱいになると記録を停止)
自動送信間隔 OFF(送信なし), 1, 2, 5, 10, 15, 20, 30 分
1, 2, 3, 4, 6, 12,24 時間 (15通りから選択)
通信インターフェース

有線LAN通信

100BASE-TX/10BASE-T(RJ45コネクタ)
プロトコル:HTTP(*2)DHCP,DNS

USB通信

USB2.0(Mini-B コネクタ)
電源 単3アルカリ電池 x 2 (ニッケル水素電池も使用可能),
USBバスパワー (5V 200mA),PoE IEEE 802.3af
電池寿命 *4 有線LAN使用時: 約10日間~1年半*5
有線LAN未使用時: 約1年半
本体寸法 H 58 mm x W 78 mm x D 26 mm
質量 約110 g (電池含む)
本体動作環境 温度: -10~60℃ 湿度:90%RH以下(結露しないこと)
付属品 温度センサ
(TR-71nw)
(TR-0106) 2本
温湿度センサ
(TR-72nw)
(THA-3001) 1本
高精度温湿度センサ
(TR-72nw-H)
(HHA-3151) 1本
取扱説明書 (保証書付) 一式, 単3アルカリ電池 (LR6), 登録コードシール

*1: 高温高湿の環境 (50℃ 75 %、60℃ 50 %、70℃ 35 %、80℃ 25 %以上) で使用する場合、センサのヒステリシスが大きくなり±1.5 %RH以上ずれることがあります。初期の状態に戻るまでに日数を要する場合があります。
*2: HTTPクライアント機能です。プロキシ経由での送信にも対応しています。
*3: オプションでUSB Mini-B 通信ケーブル (US-15C) も購入できます。
*4: 電池寿命は通信回数、LAN環境、周辺温度、記録間隔、電池性能などにより異なります。本説明は、新しい電池を使用したときの標準的な動作であり、電池寿命を保証するものではありません。
*5: 自動送信間隔が1分の場合、電池寿命は約10日、1時間の場合は約1年、12時間以上の場合は約1年半となります。



おんどとり温湿度データロガー TR-7nwシリーズのオプション

オプション品のみで購入する場合は、送料がかかります。

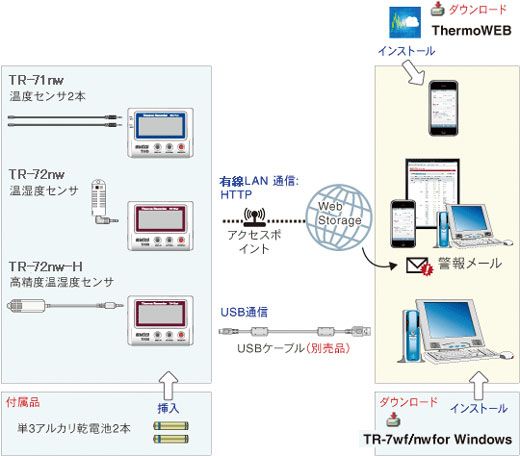

製品構成図:
