表示設定器高機能版TMCX-HA (TMHX用)

クリックすると縮小します

表示設定器高機能版TMCX-HA (TMHX用)

画像をクリックすると拡大します

■大型表示LEDの採用で温度表示値が見やすい
■RS-485標準装備。温度支持値をデジタルで外部機器に送信可能
■外部機器よりRS485通信で、照準ライトの制御が可能。

注文FAX お問合せ 見積依頼
製品名 価格
商品コード O-TMCX-HA000
表示設定器高機能版TMCX-HA-000 (TMHX用) ※定価 84,800円

表示設定器 高性能版 TMCX-HA(TMHX用)の特長

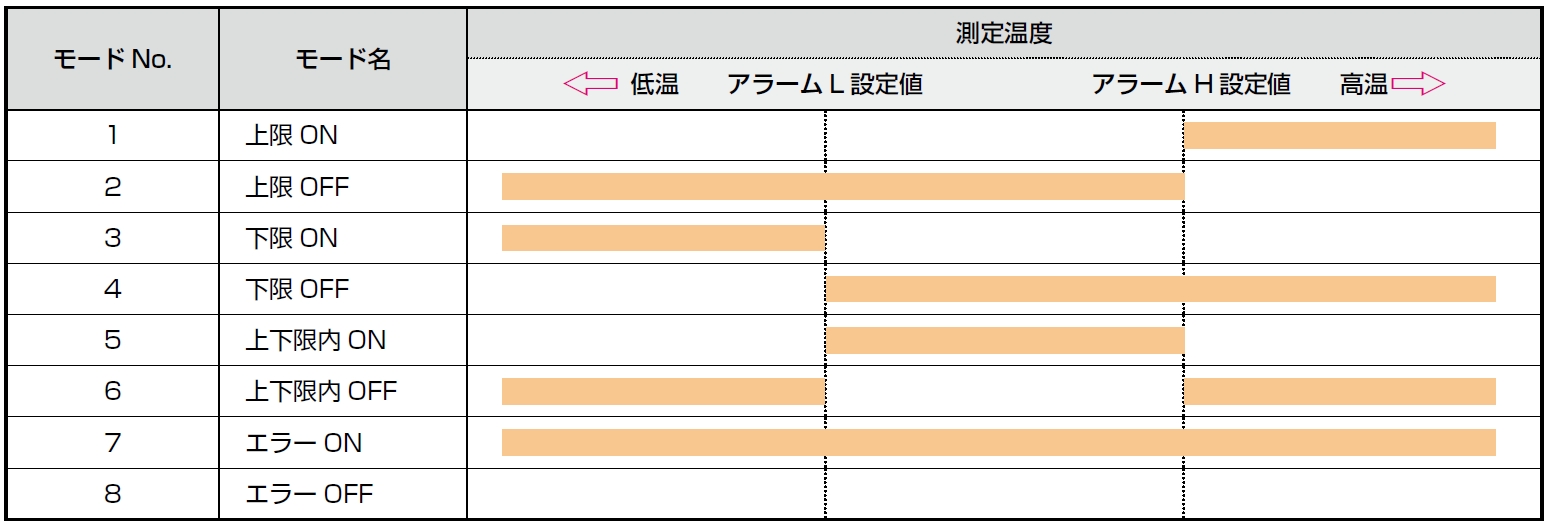

多彩なアラーム動作出力が可能

放射温度計多彩なアラーム

※アラーム出力と放射率アナログ外部設定機能は別々での使用となります。
・エラー時:内部電圧異常(アナログ電圧チェック)およびAD コンバータエラー(E300)、CPU 暴走時
・モードNo 7:エラー時ON、非エラー時OFF
・モードNo 8:エラー時OFF、非エラー時ON

現場に適した測定方法を設定できる

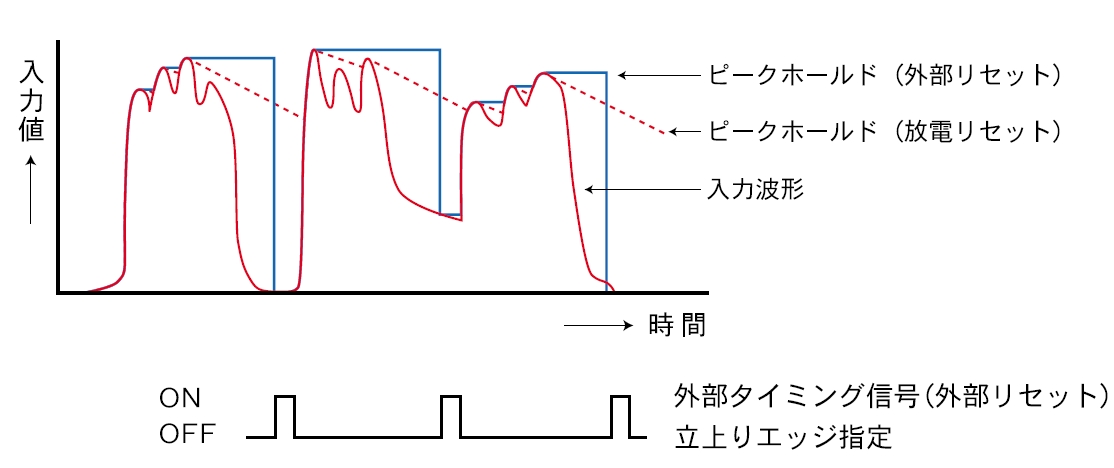

●ピークホールド

ピーク値をホールドします。リセットは3 種類の切り換えができます。
<時間> 一定時間ホールド後リセットされます。
<外部> 外部タイミング信号でリセットします。
     リセットタイミングは、立上がり、立下がりエッジの切り換えが可能です。

<放電> 一定の傾斜でレベルを低下させます。

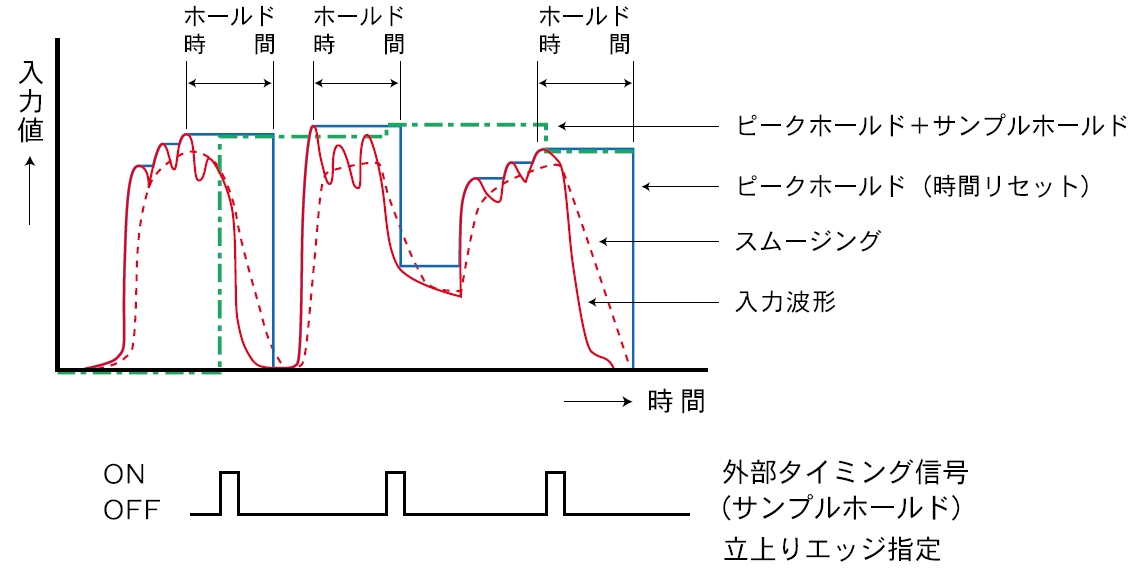

放射温度計ピークホールド

●スムージング

変動分を移動平均で平均化し、なだらかにします。

●サンプルホールド

外部タイミング信号入力時の測定値をホールドします。
タイミングは立上がり、立下がりエッジの切り換えが可能です。 ピークホールドと組み合わせて使用することもできます。

※外部タイミング信号入力が必要なピークホールドの外部リセット、及びサンプルホールドは表示設定器にその機能がある仕様との組合せの場合にのみ有効です。

放射温度計サンプルホールド

高速応答にも対応

温度計からのアナログ出力をデジタル変換せず、そのまま受け取る事により0.001秒の応答速度にも対応できます。

簡単接続

センサ用コネクタ(e-con)の採用により、温度計(TMHXシリーズ)との接続がワンタッチ式で、ねじ回し等を使う必要がありません。

【TMHXシリーズの放射温度計】

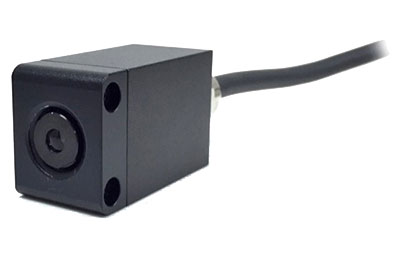

ローコストタイプ 放射温度計
TMHX-CNEシリーズ

放射温度計ローコストタイプ放射温度計

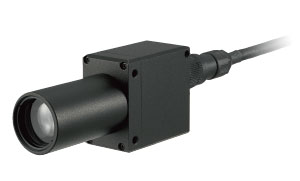

微小スポット測定用 放射温度計
TMHX-CS

放射温度計極小スポット測定用

表示設定器 高性能版 TMCX-HA(TMHX用)の仕様

型式 TMCX-HA
温度計との通信方式、速度 RS232C準拠(出力スイング幅±4V) 5mS間隔max
温度計との接続 M3端子 付属の中継ケーブルTMBX-Hにてe-CONに接続
放射率 保証範囲:0.3~1.0
設定範囲:0.050~1.000(設定分解能0.001)
反射補正機能付
アナログ外部設定機能(アナログ入力 0~5Vが放射率 0~1.0に対応)
アナログ出力1 TMHXシリーズ温度計のアナログ出力を直接出力/
※詳細な仕様は温度計の取扱説明書参照
アナログ出力2 0~1V,mV/℃,0~20mA,4~20mAのいずれか1つを切替
スケーリング機能付
応答時間:250mS+スムージング時間(0~95%)
アラーム出力仕様 2点、ヒステリシス設定幅:0~99.9℃,分解能0.1℃
フォトカプラ:DC24V,50mA
[オプション]リレー接点 2点:AC240V,2Amaxに変更可能
アラーム出力応答時間 5mS(フォトカプラ) [オプション] 10mS(リレー接点)
RS485通信 通信速度:4.8,9.6,19.2 KBPS
機能絶縁,ソフト詳細はTMCX通信仕様書参照
ピークホールドリセット方式
(※選択)
時間0.01~10Sec可変
放電:時間0.01~10Sec,レベル0.20~1.00
外部入力:ドライ接点またはオープンコレクタ
サンプルホールド外部入力 ドライ接点またはオープンコレクタ
センサ補正機能 スパン:0.50~2.00 ゼロ:-50.0~+50.0℃( °F)
表示内容の選択 上段:温度/アラームH/アラームL/ブランク
下段:温度単位/放射率/アラームH/アラームL/ブランク
表示分解能 1℃と0.1℃の切替(1000℃以上は1℃) max3276℃
電源電圧 100~240VAC±10% 50/60Hz、20Wmax
使用周囲温度湿度 -10~50℃
90%RH以下(結露のないこと)
保存周囲温度 -20~65℃
形状 パネルマウント型

仕様の異なる他商品対応可能。カタログをご確認の上、ご依頼ください。


構成図

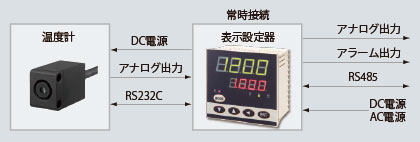

放射温度計構成図

外形図

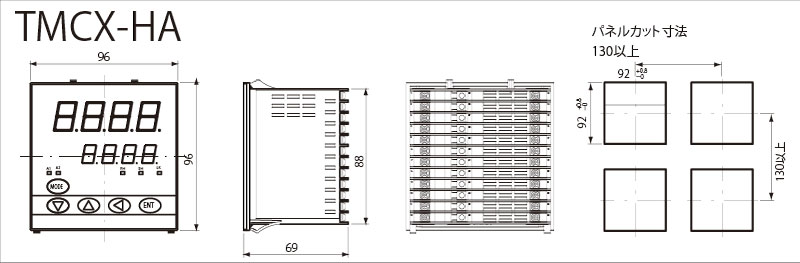

放射温度計外形図
