ACクランプメータ 3280-10F/20F 【日置】

クリックすると縮小します

ACクランプメータ 3280-10F/20F 【日置】

画像をクリックすると拡大します

■3280-10F:基本波成分に近い指示値の平均値整流型(3280-10の後継機種)
■3280-20F:高調波成分まで含めて指示する真の実効値型(3280-20の後継機種)
■-25℃〜65℃と広い使用温度範囲
■1 mの落下に耐えるドロッププルーフ
【3280-10/3280-20の後継機種】

FAX注文 お問合せ お見積り
製品名 価格
商品コード D-3280-10F
ACクランプメータ 3280-10F 【日置】
税別 7,240円
(税込 7,819円)
商品コード D-3280-20F
ACクランプオンハイテスタ 3280-20F 【日置】
税別 10,360円
(税込 11,188円)

ACクランプメータ 3280-10F/20F 【日置】の特長

3280シリーズ ACクランプメーター 使い方: 機能と測定方法のご紹介

AC電流のほか、電圧、抵抗、導通チェック機能まで装備したクランプメーター。小型・­薄型ながら落下衝撃や温度環境にも強い、電気工事士の必須アイテムです。


3280シリーズ ACクランプメーター 使い方: 平均値方式と真の実効値方式の違い

3280-10F(平均値型)と3280-20F(真の実効値型)で、測定比較をしました。インバータ装置やスイッチング電源等に見られる、高調波成分を含んだ歪み波形を測定した場合の違いをご確認ください。

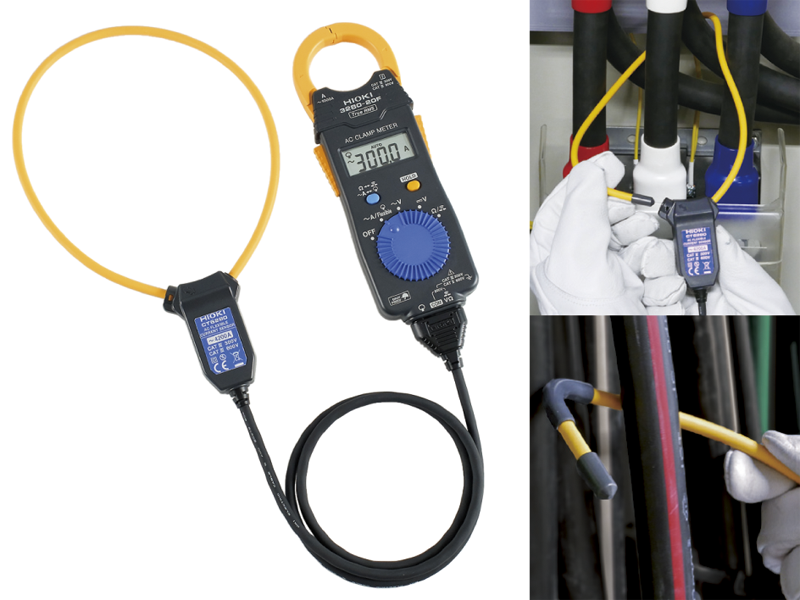

フレキセンサが使えるポケットクランプメーター

ACクランプメータ 3280-10F/20F 【日置】

オプションのフレキシブルカレントセンサを利用すると、いままでクランプできなかったダブル配線や込み入った配線の電流測定が可能になります。

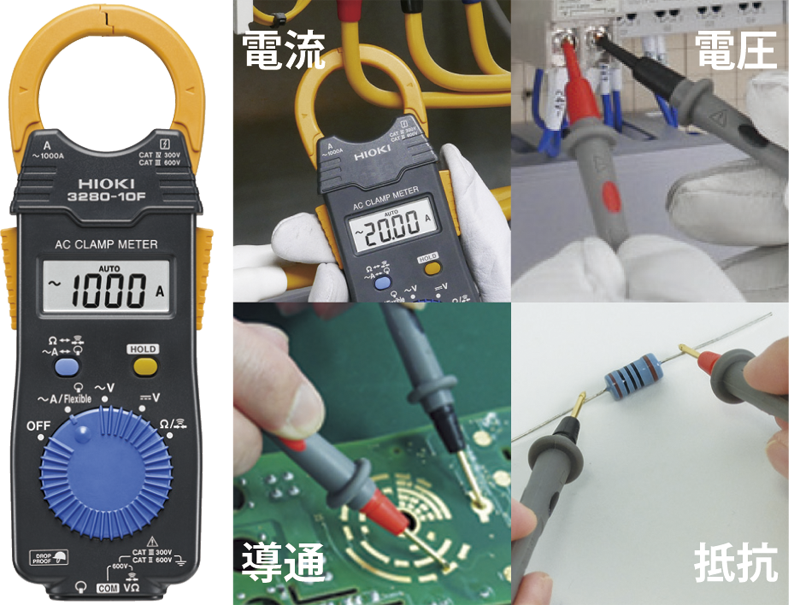

電工の必需品 ポケットに入る薄型カードテスター + クランプメーター

ACクランプメータ 3280-10F/20F 【日置】

カードテスターの機能・大きさにクランプメーターの機能が付きました。電流測定はもとより、電圧測定・導通チェック・抵抗測定を1台で可能に。電工の必需品です。

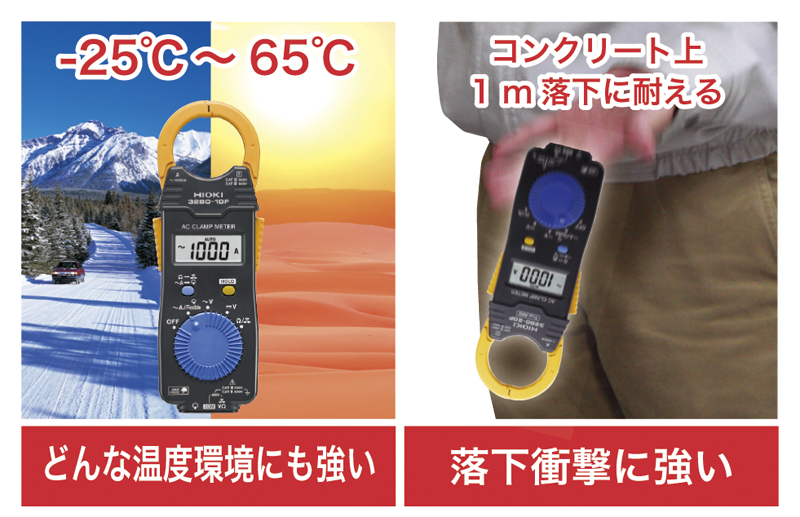

使用温度環境 -25 - 65℃ タフなポケットクランプメーター

ACクランプメータ 3280-10F/20F 【日置】

前モデル3280-10と同等のDrop Proof (コンクリート上 1m 落下耐久仕様) に、さらに使用温度環境を 0 - 40℃ から -25 - 65℃ に改善。よりタフな環境での使用が可能になりました。


ACクランプメータ 3280-10F/20F 【日置】の仕様

基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年)


3280-10F 3280-20F
交流測定方式 平均値方式(MEAN) 真の実効値方式(True RMS)
交流電流 41.99~1000 A, 3レンジ (平均値整流),
基本確度 50 - 60 Hz : ±1.5% rdg. ±5 dgt.
41.99~1000 A, 3レンジ (40 Hz~1 kHz, 真の実効値整流),
基本確度: ±1.5 % rdg. ±5 dgt.
直流電圧 419.9 m~600 V, 5レンジ, 基本確度: ±1.0 %rdg. ±3 dgt.
交流電圧 4.199~600 V, 4レンジ (45〜500 Hz, 平均値整流),
基本確度 45 - 66 Hz : ±1.8% rdg. ±7 dgt.
4.199~600 V, 4レンジ (45~500 Hz, 真の実効値整流),
基本確度: ±1.8 % rdg. ±7 dgt.
クレストファクタ 2.5以下 (4200カウントでは1.5)
抵抗 419.9 Ω〜41.99 MΩ, 6 レンジ, 基本確度: ±2 % rdg. ±4 dgt.
その他機能 導通 (50 Ω ±40 Ω) 以下でブザー音, データホールド, オートパワーセーブ,
ドロッププルーフ: コンクリート上1mの落下に耐える
表示 LCD, max. 4199 dgt., 表示更新レート 400ms
防塵防水性 IP40
電源 コイン形リチウム電池 (CR2032) ×1, 連続使用時間: 120 h コイン形リチウム電池 (CR2032) ×1, 連続使用時間: 70 h
測定可能導体径 Φ 33 mm 以下
寸法・質量 57W × 175H × 16D mm, 100 g
付属品
携帯用ケース9398 ×1,
テストリードL9208 ×1,

リチウム電池CR2032 ×1, 取扱説明書 ×1

CT6280基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年)

測定可能導体径 Φ 130 mm (ケーブル断面径 5 mm, 先端キャップ径 7 mm)
交流電流 419.9 A/ 4199 A (±3.0% rdg. ±5 dgt.)
出力ケーブル長 800 mm

ACクランプメータ 3280-10F/20F 【日置】のオプション品

携帯用ケース C0205 テストリードホルダ 9209 コンタクトピン L4933
携帯用ケース C0205 テストリードホルダ 9209<
CT6280, L9208, 本体収納可能 L9207-10/DT4911先端に接続, DC70V/AC33V
小型ワニ口クリップ L4934 ACフレキシブルカレントセンサ CT6280
小型ワニ口クリップ L4934 ACフレキシブルカレントセンサ CT6280
L4932, L9207-10/DT4911先端に接続, CAT III 300V, CAT II 600V C0205, アタッチメント付
