4倍ロングフォーカスレンズUM-L4XLF(UM06/UM08用)

4倍

クリックすると縮小します

4倍ロングフォーカスレンズUM-L4XLF(UM06/UM08用)

画像をクリックすると拡大します

HDMIデジタルマイクロスコープUM06/08(MJ-AF)専用 4Xロングフォーカスレンズです。
作動距離を保ちながら、標準搭載4倍レンズよりも高倍率で表示できます。

■標準搭載 4倍対物レンズと交換して使用
■UM06取付時:23~60倍
 UM08取付時:20~57倍
(拡大率は24インチモニタに表示時比率)
■作動距離:
【UM06】21.8~9.5cm
【UM08】22.6~9.5cm

注文FAX お問合せ 見積依頼
製品名 価格
商品コード MMS-004-33
標準在庫
オプション品
4倍ロングフォーカスレンズUM-L4XLF(UM06/UM08用)
税別 11,000円
(税込 11,880円)

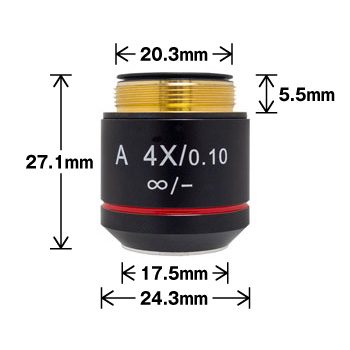

寸法図

4倍ロングフォーカスレンズUM-L4XLFの寸法

4倍ロングフォーカスレンズUM-L4XLF(UM06/UM08用)の取り付け方

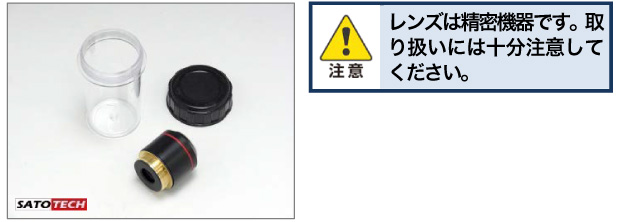

(1)レンズを保護ケースから取り外します。

4倍ロングフォーカスレンズUM-L4XLFの取り付け方

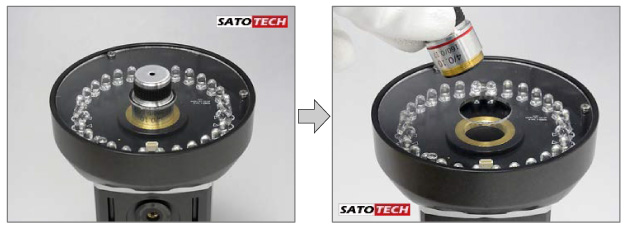

(2)マイクロスコープ本体(UM06/UM08)の電源を切り、電源ケーブルを抜きます。

4倍ロングフォーカスレンズUM-L4XLFの取り付け方

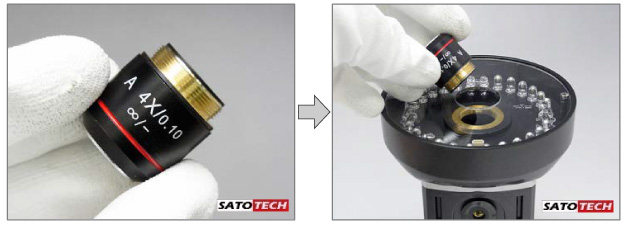

(3)4倍ロングローカスレンズを回しながら、本体に装着します。交換する際はレンズを清潔に保ってください。

4倍ロングフォーカスレンズUM-L4XLFの取り付け方

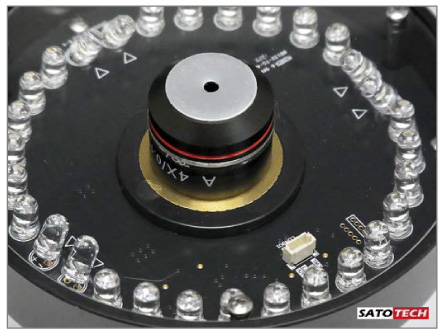

(4)以上で、取り付け作業は完了です。

4倍ロングフォーカスレンズUM-L4XLFの取り付け方
