エアーリークテスター+超音波送信器 GS5800+GS400 サトテック

クリックすると縮小します

エアーリークテスター+超音波送信器 GS5800+GS400 サトテック

画像をクリックすると拡大します

エアーリークテスター 超音波式は、超音波で機械配管設備の点検、冷凍冷蔵、空調系統などのエアリーク箇所を特定
ビルや工場の冷暖房の効率化のために省エネ対策の必需品

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼
製品名 価格
商品コード SNP-001-01
即納
本体保証つき
空気圧漏れ検知器+超音波送信器 GS5800+GS400 サトテック ※プラスチック製チューブ、ゴム製ピン栓、1/2インチのPVCパイプつき
税別 38,600円
(税込 42,460円)
商品コード SNP-011-51
即納
超音波発生器(超音波送信器) SONIC-PLUS サトテック 強力放射タイプ【広範囲用15m四方】157dB のハイパワー出力(気密検査・密閉検査、隙間試験用) ※別売の空気圧漏れ検知器(超音波受信器)が必ず必要です。
税別 198,000円
(税込 217,800円)
商品コード SNP-001-21
即納
本体保証つき
超音波発生器(超音波送信器)MJ-40UT(GS400)1方向のみ ※別途に超音波受信器が不可欠
税別 19,800円
(税込 21,780円)

エアーリークテスター+超音波送信器 GS5800+GS400 サトテックの概要

超音波で機械配管設備の点検、冷凍冷蔵、空調系統などのエアリーク箇所を特定!

ビルや工場の冷暖房の効率化のために省エネ対策の必需品

工場内で生じる空気圧漏れを超音波を用いて簡単に検知できるので、工場の省エネおよびコスト削減に貢献

導入事例で、点検を行ったところ工場内にエア漏れ箇所が複数あり、1年間で100万円以上のロスが発生していたという。
エアーコンプレッサーの効率化のための必需品として人気の超音波式エアリークテスターです。

工場配管から空気圧漏れを無くし、コンプレッサーの減圧と末端圧力の空気圧力の差圧を少なくすることにより、減圧の低圧化による消費電力の低減ができる。

エアーリークテスター+超音波送信器 GS5800+GS400 サトテックの使用方法

ご使用の時は、ONボタンを押したままにしてください。
空気圧漏れで特に顕著に発生する40kHz付近の超音波を検知し、バーグラフ(10段階)と音響で診断が可能です。
シンプルなので誰でも簡単に使用することができます。
空気圧漏れ量レベルの点灯で表示されます。

まったく空気圧漏れがない場合
少し空気圧が漏れている
だいぶ空気圧漏れをしている

工場配管から空気圧漏れを無くし、コンプレッサーの減圧と末端圧力の空気圧力の差圧を少なくすることにより、減圧の低圧化による消費電力の低減ができます。

音響で診断も可能

ヘッドホン(付属していません)もつけることができますので音で確認も可能
隙間が大きければ音が強くなってきます

エアーリークテスター+超音波送信器 GS5800+GS400 サトテックの用途

1) 超音波式エアリークテスターGS5800単体で空気圧漏れの発生の確認

エアシリンダーなどに使う圧縮エア漏れ箇所の特定に

2) GS-400で超音波を発生させ、漏れてきた超音波をGS-5800でキャッチして気密検査・隙間検査

ベアリングの診断に

回転軸グリス切れの状態のベアリングなどからも超音波が発生します

ベルト駆動機器のベルトスリップ検知に

ベアリングや固体の摩擦によっても超音波が発生します
空調設備関係者、住宅建設、車メンテ、パイプ管理に不可欠です。

気密検査・隙間検査に最適

漏洩している箇所を確認可能、漏洩量の目安の確認が可能

気密検査テスターGS5800+GS400で自動車のウィンドウシールドのすきま確認

エアーリークテスターで配管やパイプ設備の漏洩点検に

内部にトレーサーガスを用いず、超音波を送り、その漏れ音波をキャッチ

気密検査テスターGS5800+GS400でドアの密閉度をチェック

冷蔵庫やドアシール部の密閉度検査

気密検査テスターGS5800+GS400で窓の密閉度調査

花粉などの侵入をストップ

気密検査テスターGS5800+GS400で住宅の屋根のリーク調査

  • 気体の漏洩、回転機軸受けの傷や潤滑不良により発生する超音波を高感度に検知します。
  • エア漏れや回転機の異常の早期発見を可能にし、省エネ・安全対策・予防保全に貢献
  • 製造設備をはじめとする現場で、日常の巡回点検用ツールとして利用可能

超音波の発生の確認ができます。

超音波洗浄機の周波数が20-100KHzならば、超音波が出ているか否かの確認に使用可能

めがね超音波洗浄機が、本当にでているかどうか?わかります。
ただし、購入前に超音波洗浄機の周波数が20-100KHzか、確認をお願いします。
40KHzでなければ、有無の確認はできません

ベアリングの診断に

回転軸グリス切れの状態のベアリングなどからも超音波が発生します
ベルト駆動機器のベルトスリップ検知に
ベアリングや固体の摩擦によっても超音波が発生します

その他の用途

  • 真空からの気密検査・隙間検査用
  • ガスや空気の気密検査・隙間検査用
  • 冷蔵庫やエアーコン空調設備の気密検査・隙間検査用
  • タイヤやチューブなどのリーク
  • エンジンシールのリーク
  • 回転機のベアリング欠陥の検知に
  • ベルト駆動機器のベルトスリップ検知に

気密検査テスターGS5800+GS400の仕様

エアーリークテスターGS5800
応答周波数 20KHzから100KHz
気体の漏洩で特に顕著に発生する40kHz付近の超音波を検知し、バーグラフ(10段階)で表します
温度条件 0℃から50℃  湿度80%以下
電源 9Vの電池
寸法 70W × 255H × 28Dmm
重量 約260g
超音波発生器GS-400
周波数 40KHz
温度条件 0℃から50℃ 湿度80パーセント以下
電源 9Vの電池
寸法 146×50×26mm
重量 約122g
付属 プラスチック製チューブつきゴム製ピン栓、1/2インチのPVCパイプ、 対象の音以外の騒音の排除や、狭すぎる場所や危険な場所に延長するために使用可能

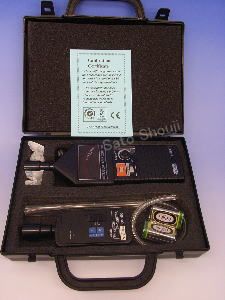

ハード携帯ケース、エアリークテスターGS5800、超音波発信器GS-400、プラスチック製チューブ、ゴム製ピン栓、1/2インチのPVCパイプ

気密検査テスターGS5800+GS400の使用方法の例

40KHzの超音波の送信(GS400)して、GS5800で受信する仕組みです。スキマの近くでは音が大きくなる(受信機のレベルが上がる)

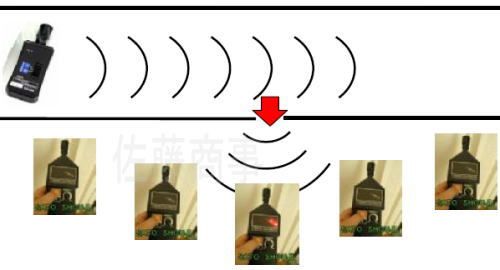

1) 隙間からやや遠くに超音波送信器GS400を設置すると、隙間の近くでも受信機GS5800のレベルは上がらない

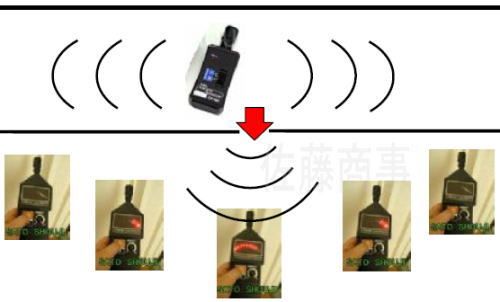

2) スキマの近くに超音波送信器GS400設置すると、スキマの近くでは、受信機GS5800のレベルはある程度あがると考えられます

デモ機貸し出し申込みフォーム(法人様のみ)

超音波式エアリークテスターGS5800+GS400のオプション

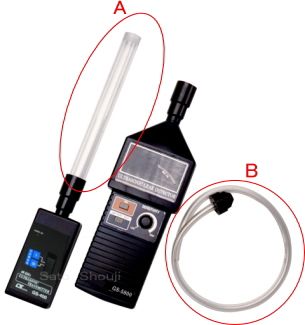

A+Bの管セット
3,800円(税別)納期4週間
