マイクロメータ MDH-25MB 293-100-10【ミツトヨ】

0.1μm測定

クリックすると縮小します

マイクロメータ MDH-25MB 293-100-10【ミツトヨ】

画像をクリックすると拡大します

世界初0.1μm測定を実現
器差は±0.5μm
簡単・手軽に、高精度に測定

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼 校正付見積依頼
製品名 コードNo. 価格
商品コード KM-MDH-25MB 納期を確認下さい
マイクロメータ MDH-25MB 293-100-10【ミツトヨ】 ※MDH-25Mの後継機種
293-100-10 税別 100,300円
(税込 108,324円)

マイクロメータ MDH-25MB 293-100-10【ミツトヨ】の特長

  • 高精度測定のニーズに応え、0.1μm測定を可能にしたデジマチックマイクロメータです。
  • ミツトヨ独自の『分解能0.1μmのABS(絶対)ロータリセンサ』と『高精度ねじ加工技術』により、マイクロメータで器差±0.5μmを達成。従来のマイクロメータと同じ操作性で、高精度測定が可能です。
  • 『高剛性フレーム』と『高性能定圧機構』の採用により、測定の安定性が向上。また、ラチェット音により確実な作動確認と安心感が得られます。
  • 手持ち測定時には、防熱カバー(標準付属品)を取り付けることで、手からフレームに伝わる熱を軽減し、フレームの熱膨張による誤差を軽減することができます。
  • ABS(絶対)ロータリセンサにより電源ONごとの原点合せが不要で、すぐに測定が行えます。また、決してオーバースピードエラーが発生しないので、信頼性も向上しています。
  • ABS(絶対)ロータリセンサ
  • 最小表示量の切り替え(0.0001mm/0.0005mm)、ファンクションロック、プリセットなど、多様な測定に対応できる機能を搭載しています。
  • ファンクションロック
  • 測定面は超硬合金チップ付

マイクロメータ MDH-25MB 293-100-10【ミツトヨ】の機能

プリセット機能(ABS測長系):

測定原点の設定を行います。
測定原点は任意の値にプリセットさせることができ、多様なワークに対応できます。

ゼロセット機能(INC測長系):

任意の位置で表示値のクリア(ゼロセット)ができ、比較測定が楽にできます。
ゼロセットした後も、原点からの絶対値測定(ABS測長系)に復帰できます。

ホールド機能:

表示値のホールド(保持)ができます。
この機能を解除すれば、直前に設定したゼロセット位置、または原点位置からの測定値を表示しますので、表示が見にくい位置での測定に便利です。

最小表示量切り替え機能:

表示値の最小桁の分解能を切り替えができます。
0.1μm表示が必要ない場合は0.5μm表示に切り替えることができます。

ファンクションロック機能:

不用意に原点位置を変更しないように、プリセット機能やゼロセット機能などをロックします。

ON/OFF機能:

測定終了後に電源をOFFにすることができます。
OFFにしても、原点やゼロの位置は記憶されたままです。

オートパワーOFF機能:

測定終了後にOFFし忘れても、約20分間使用しない状態が続く場合は、自動的にOFFになります。

測定データ出力機能:

測定データの出力機能があり、統計的工程管理システムや計測システムの構築ができます。

エラー警報:

万一、表示部のオーバーフローや計算ミスが発生すると、表示部にエラーメッセージを表示し、測定機能をストップします。誤ったままの表示で測定を続けることはありません。
また、電池の電圧が低下すると、測定不可状態になる前に電池マークが点灯し、 電池が消耗していることを知らせます。

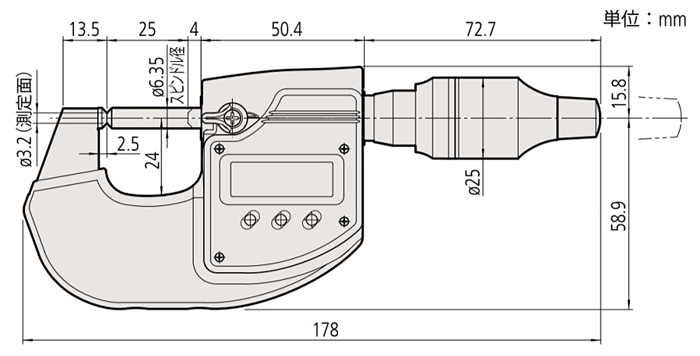

マイクロメータ MDH-25MB 293-100-10【ミツトヨ】の外形寸法図

マイクロメータ MDH-25MB 293-100-10【ミツトヨ】の外形寸法図

マイクロメータ MDH-25MB 293-100-10【ミツトヨ】の仕様

測定範囲 0~25mm
最小表示量 0.0001mm (0.0005mmに切り替え可能)
器差(20℃) ±0.5μm ※1
平面度 0.3μm
平行度 0.6μm
測定面の大きさ o3.2mm
測定力 7~9N
位置検出方式 電磁誘導式ABSロータリエンコーダ
質量 400g(防熱カバー付:440g)
電源 リチウム電池 CR2032 1個 標準付属(標準付属のリチウム電池は、モニタ用です)
電池寿命 通常の使用状態で約2年
標準付属品 ・防熱カバー(No.04AAB969A)1個
・スパナ(No.200877)1個
・ドライバー(No.04AAB985)1個
・面拭き紙
・検査成績書

※1: 量子化誤差±1カウントを含みません。

アクセサリ(オプション)

出力スイッチ付接続ケーブル 1m 出力スイッチ付接続ケーブル1m 05CZA662
2m 出力スイッチ付接続ケーブル 2m 05CZA663
USBインプットツール ダイレクト USB-ITN-B(2m) USBインプットツール USB-ITN-B 06ADV380B
U-WAVE-T専用接続ケーブル 160mm U-wave T 接続ケーブルB 02AZD790B
フットスイッチ用 No.02AZE140B
面拭き紙 1000枚 No.04AZB581

ご購入希望の際はお問い合わせください。

推奨マイクロメータースタンド:MS-RB (156-101-10)

推奨マイクロメータースタンド:MS-RB (156-101-10) マイクロメータ MDH-25MB 293-100-10【ミツトヨ】
