ソノテック 超音波発振器 SH-3510 (500W)+超音波振動子 HP-8701

クリックすると縮小します

ソノテック 超音波発振器 SH-3510 (500W)+超音波振動子 HP-8701

画像をクリックすると拡大します

自動機・ロボット搭載型の強力超音波カッターと高剛性振動子の組み合わせ。

・発振器SH-3510:最大出力 500W の超強力超音波カッター。自動機 / ロボット / プロッター搭載対応品。
・振動子HP-8701:周波数:24kHz 力のかかる切断に対しても強力で安定した振動を発生させ、長時間使用にも耐える形状設計

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼
製品名 価格
商品コード K-SNT-SH3510 納期を確認下さい
ソノテック 超音波発振器 SH-3510 (500W) ※組み合わせられる振動子:HP-8701
税別 850,000円
(税込 918,000円)
商品コード K-SNT-HP8701 納期を確認下さい
ソノテック 超音波振動子 HP-8701 (24kHz) ※組み合わせ発振器:SH-3510
税別 725,000円
(税込 783,000円)

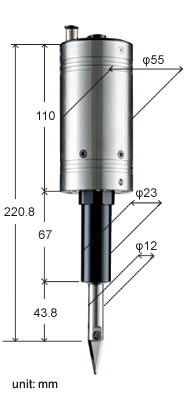

ソノテック 超音波振動子 HP-8701の寸法

ソノテック 超音波振動子 HP-8701の寸法

力のかかる切断に対しても強力で安定した振動を発生させ、長時間使用にも耐える形状設計です。

寸法詳細 (PDF)

標準付属工具

標準付属工具

ソノテック 超音波振動子 HP-8701の切断対象材料

熱可塑性プラスチック 板材、シート、フィルム、積層材
カーボンプリプレグ カーボン繊維(CFRP)
複合素材 ポリエチレン繊維、カーボン繊維含有の成形品、ガラス繊維(GFRP)
ゴム20t 加硫、未加硫、シート材、チューブ

超音波振動子 HP-8701の仕様

周波数 24kHz
コード長 10mまで
ケース材質 SUS303/樹脂(ジュラコン)
質量 1160g
刃厚 1.0mm

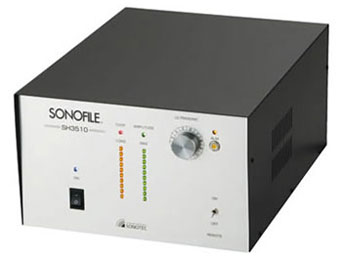

ソノテック 超音波発振器 SH-3510 (500W)の特徴

ソノテック 超音波発振器 SH-3510 (500W)最大出力 500W の超強力超音波カッター

切断の難しい高負荷のワークに対しても最大出力 500Wの発振器は力強い切断を可能にしました。
工具は耐摩耗性のある刃厚1mm の超硬刃が使用可能。
もちろん自動機 /ロボットとは ON/OFF、非常停止、出力レベル切り替えなどの信号のやり取りが出来ます。

●最大出力 500W の高負荷材対応カッター
●超硬刃・長刃などの工具が使用可能
●自動機 / ロボット / プロッター搭載対応品

ソノテック 超音波発振器 SH-3510 (500W)の仕様

周波数調整 自動追尾式
最大出力 500W
出力調整 無段連続可変式
電源 単相交流 200V
50/60Hz
消費電力 1000VA
外形寸法(mm) 300(W) × 400(D) × 200(H)
質量 10.2kg
機能 エラー原因検知
外部装置接続機

発振 ON/OFF・超音波出力の調整
エラー停止の警報・エラーからの復帰
