カラーアナライザー RGB-1002

クリックすると縮小します

カラーアナライザー RGB-1002

画像をクリックすると拡大します

HSL(色相・彩度・輝度)の値を表示
製品の品質管理や完成品のチェックで、人間の目では分かりにくい色の違いを数値化して表示できるので、
均一な品質の製品管理に役立ちます。

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼 デモ機依頼
製品名 価格
商品コード SCA-001-01
標準在庫
カラーアナライザー RGB-1002 ※販売元:株式会社佐藤商事/弊社仕様になっております
税別 63,000円
(税込 68,040円)
商品コード K-0913LG
標準在庫
オプション品
ACアダプター AP-209L ※(L用)安定化電源仕様. 長期間の記録に必須。本アダプタ以外を使用しての不具合は保証外。
税別 5,000円
(税込 5,400円)
商品コード VZO-010-01
標準在庫
9V電源ケーブルMJ-MBL
税別 5,000円
(税込 5,400円)
商品コード VSW-003-S1
標準在庫
オプション品
パソコン接続セット U801+USB-01 ※ソフトウェア(SW-U801-WIN)とUSB-01ケーブルのセット
税別 12,800円
(税込 13,824円)

注意:対象物にカラーアナライザーRGB-1002を密着して計測 (光がが入ると正しく測定できません)

RGB値 R赤 0~1023
G緑 0~1023
B青 0~1023
HSL値 H色相 0~1.000
S彩度 0~1.000
L輝度 0~1.000
再現性 RGB:<3
HSL:<0.01

「本機は、測定色をRGB値、HSL値で表示することに特化した機器です。

 その他の表色系(マンセル、L*a*bなど)や、色差(⊿)表示には対応して

 おりません。」


カラーアナライザーRGB-1002の用途

大手製紙会社に納入実績

食品製造会社、大学様などに納入実績

レザー、紙、繊維の印刷、染色やプラスティックの着色、ペイントなどにおいてカラー分析をするのに最適

カラーアナライザーRGB-1002は、比較機能(リラティブ機能)により基準値と比較しての製造工程の品質管理や受入検査に使用できます。

カラーアナライザーRGB-1002は、二次測定としてLCDモニターやLEDランプ、各種光源など発光体の発光カラーを比較参考とするカラー分析にも使用できます。

非発光対象物のカラー分析:紙、繊維、レザーなどみずから発光しない対象物

発光対象物のカラー解析:測定値は比較用の参考値のみ。LEDランプなど


カラーアナライザーRGB-1002の特長

小型、軽量、電池電源なので携帯に便利です。

45度/0度の角度で照射-反射受光として被測定物表面のカラー解析をする機器です。

測定方法は、基準の発光より照射された平面の反射光をスペクトラム解析をすることでカラー解析し、カラー値は、RGBまたはHSLで表示されます。

LEDランプなどの発光体のカラー分析は、直接受光し、スペクトラム解析します。

校正機能がありますので、付属の白色校正カードを使用して簡単に校正することができます

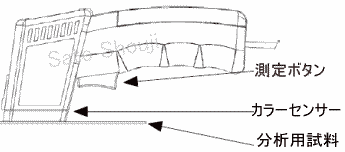

カラーアナライザーRGB-1002の簡単使用


直径16mmの最小面積の円からカラー分析が可能です


カラーアナライザーRGB-1002で光の3原色(RGB)を測定


色を表現する際に用いられる表記法の一つ。

色を赤(R)・緑(G)・青(B)の3つの色の組み合わせとして表現


この3色は光の三原色と呼ばれ、この組み合わせですべての色を表現できる。


カラーアナライザーRGB-1002でHSLを測定



HSLとは色相(Hue)、彩度(Saturation)、輝度(Lightness)によって色を表現するカラーモデルのひとつ

カラーアナライザーRGB-1002の仕様

認定規格 : IEC1010  CEマーク認証  ISO-9001認定工場での製造

測定方法 反射光のスペクトラム解析(非発光体)
光源 LEDランプ2個
カラセンサー カラーフォトトランジスター(赤色、緑色、青色)
測定レンジ
RGB値 R赤 0~1023
G緑 0~1023
B青 0~1023
HSL値 H色相 0~1.000
S彩度 0~1.000
L輝度 0~1.000
再現性 RGB:<3
HSL:<0.01
電源 006P 9V電池x1個
寸法・重量 本体 76Wx203Hx38Dmm 310g
プローブ 92Wx45Hx160Lmm 170g
付属 センサープローブ、白色校正カード、キャリングケース
オプション

パソコン接続セット U801+USB-01
ACアダプター(L用)5,000円(税別)

カラーアナライザーRGB-1002で工程上、品質管理する目的で使用可能。工程での管理方法として役に立ちます。

注意:「本機は、測定色をRGB値、HSL値で表示することに特化した機器です。

  その他の表色系(マンセル、L*a*bなど)や、色差(⊿)表示には対応しておりません。」


法人様のみ可能
購入評価のため、のデモ機の貸し出ししております。


カラーアナライザーRGB-1002のリラティブ機能とは

RGB-1002のR,G,B値またはH,S,L値の測定表示後、「REL」リラティブボタンを一度押すと、表示されている測定値をゼロ基準値としてメモリーします。

表示はすべてゼロになり点滅します。

これ以降の測定は、基準値に対しての差の値として表示します。


デモ機試用依頼

法人様のみ可能  ( ※ 購入を前提としたデモ機の貸し出しをしております。 製品の仕様や特長をよくご確認下さい。送料はお客様負担とさせて頂きます。 )

デモ機貸出依頼フォーム(法人様のみ)
