新光電子ViBRA

やわらかさセンサーSOFTGRAM - ヤング率(弾性係数)測定/柔さ計測

クリックすると縮小します

やわらかさセンサーSOFTGRAM - ヤング率(弾性係数)測定/柔さ計測

画像をクリックすると拡大します

世界初!音叉式やわらかさセンサー
やわらかさを簡単に非破壊で数値化可能!

再現精度を確保!わずか150g。

SOFTGRAMは、化粧品や食品、素材など触感しかわからないような「やわらかさ」を、誰でも簡単にヤング率(弾性係数)という物理量で見える化し、定量化することが可能。

様々な分野で「柔さ」を一律で評価。
医学研究、食品開発、材料開発、スポーツ医学、アスレチックトレーナーなど多分野で活用できます。

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼
製品名 価格
商品コード K-SKD-SOFTGRAM
やわらかさセンサーSOFTGRAM ※引合見積 標準価格120万円
やわらかさセンサーSOFTGRAM-ヤング率(弾性係数)測定装置/柔さ計測システム

やわらかさセンサーSOFTGRAM - ヤング率(弾性係数)測定/柔さ計測の特長

※ヤング率:弾性範囲における応力とひずみの比例関係を表す比例係数。弾性係数とも呼ばれ国際的に共通な物理量

これまでできなかった「匠の触感」を見える化し管理可能

測定値はヤング率のため、異なる物質も同じ基準で比較・分析可能

測りたいその場で瞬時に測定可能なポータビリティ設計

誰でも精度よく測定できる測定者サポート機能

再現性を確保

やわらかさセンサーSOFTGRAM - ヤング率(弾性係数)測定/柔さ計測の用途

化粧品業界:肌のやわらかさの測定、成分のはたらきの分析、モニタ顧客の分類

食品・素材:食感の数値化&標準化、 触感の数値化&標準化、やわらかさ品質の管理

スポーツ医学:触診の数値化、 施術の効果分析、ヤング率による指標作り

医療・医薬:皮膚のやわらかさの測定、 有効成分の効果分析、 ヤング率による指標作り

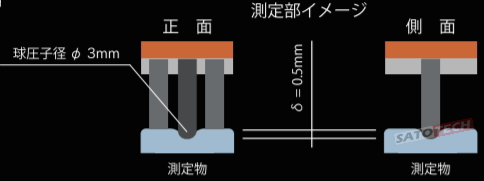

やわらかさセンサーSOFTGRAM - ヤング率(弾性係数)測定/柔さ計測の原理

●測定面に対し圧子、接触検知センサを垂直に軽く当てるだけで測定します

●Hertzの弾性接触理論に基づいています

●圧子の反力を測定、圧子径、押込み量からヤング率を算出します

●測定可能な試験対象物は

・変形しても復元する軟弾性体

・厚さ5mm以上

・直径20mm以上

やわらかさセンサーSOFTGRAM-ヤング率(弾性係数)測定装置/柔さ計測システム

やわらかさセンサーSOFTGRAM - ヤング率(弾性係数)測定/柔さ計測の正確な測定のために

より正確な測定を行うためには、測定において誤差となる要因を極力少なくする必要があります。

誤差の要因となるものには、SOFTGRAM 自体の器差や性能以外にも、

測定物の性質や状態、測定環境(振動、温度、湿度)などさまざまな要因があります。

SOFTGRAM による測定では、これらの要因が直に測定結果に影響します。

やわらかさセンサーSOFTGRAM - ヤング率(弾性係数)測定/柔さ計測の仕様

型      式 SG0305
測定範囲 10kPa〜1500kPa
最小表示 0.1kPa(100kPa未満)/1kPa(100kPa以上)
球圧子の径 3mm
押込み量 0.5mm
繰り返し性(手動測定) 変動係数10%以下
繰り返し性(自動測定) 変動係数3%以下(30kPa未満),1%以下(30kPa以上)
電       源 DC2.4V 700mAh( ニッケル水素)
充電完了時間 約12時間(急速充電非対応)
連続駆動時間 約8時間
本体重量 150g
本体外形寸法(WDH) 146.6 x 34.2 x 86.3mm

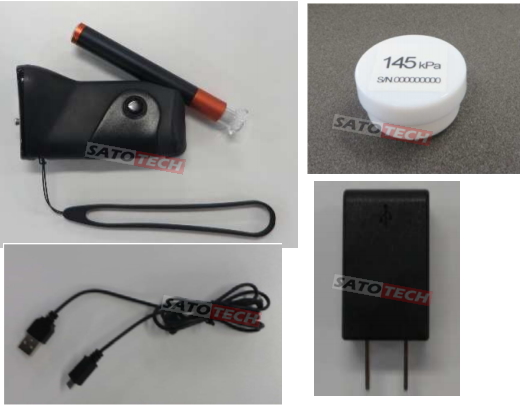

付 属 品

取扱説明書,ACアダプタ,USBケーブル,保証書,検査成績書
収納ケース,専用置台,標準サンプル

やわらかさセンサーSOFTGRAM-ヤング率(弾性係数)測定装置/柔さ計測システム

保証期間 1年間

やわらかさセンサーSOFTGRAM - ヤング率(弾性係数)測定/柔さ計測の使用方法の動画
