513シリーズ テストインジケータ(てこ式ダイヤルゲージ) 垂直形 TI-HX【ミツトヨ】

クリックすると縮小します

513シリーズ テストインジケータ(てこ式ダイヤルゲージ) 垂直形 TI-HX【ミツトヨ】

画像をクリックすると拡大します

垂直形:測定子軸に対し目盛板を垂直に配置したモデルです。
・ダイヤルゲージでは測れない狭い場所や、深い場所の測定が簡単・正確に行えます。
・垂直型は穴の芯出し作業に最適です。

注文FAX お問合せ 見積依頼
製品名 コードNo. 価格
商品コード K-513-456-10H 通常3営業日以内に発送
ミツトヨ テストインジケータ TI-233HX ※目量0.01mm/測定範囲0.5mm ※513-456の後継品
513-456-10H 税別 14,310円
(税込 15,454円)
商品コード K-513-454-10H 通常3営業日以内に発送
ミツトヨ テストインジケータ TI-213HX ※目量0.01mm/測定範囲0.8mm ※513-454の後継品
513-454-10H 税別 13,860円
(税込 14,968円)
商品コード K-513-455-10H 通常3営業日以内に発送
ミツトヨ テストインジケータ TI-212HX ※目量0.002mm/測定範囲0.2mm ※513-455の後継品
513-455-10H 税別 15,750円
(税込 17,010円)

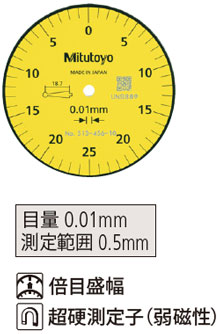

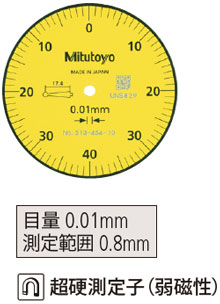

垂直形の各目量と測定範囲

TI-233HX
513-456-10H

3WAY mode
TI-213HX
513-454-10H

3WAY mode
TI-212HX
513-455-10H

3WAY mode

513シリーズ テストインジケータ(てこ式ダイヤルゲージ) 垂直形 TI-HX【ミツトヨ】の特長

513シリーズ テストインジケータ(てこ式ダイヤルゲージ) 垂直形 TI-HX【ミツトヨ】の特長

513シリーズ テストインジケータ(てこ式ダイヤルゲージ) 垂直形 TI-HX【ミツトヨ】の特長

●ダイヤルゲージでは測れない狭い場所や、深い場所の測定が簡単・正確に行えます。
●ミツトヨ独自の新構造で測定子保持部のガタツキ発生を抑止し、測定子の感度と追従性の悪化を防止します。
●指針、超硬測定子は弱磁性体。磁気のある環境にも左右されにくくなっています。また、ルビー(非磁性)測定子付機種もラインアップしています。ルビー測定子の特長としては超硬合金より数倍の耐摩耗性があり、非通電の素材のため放電加工機でも安心して使えます。
●目盛板は、ユニバーサルフォントを使用、目盛板色彩、指針と目盛線太さの関係の見直し、視認性を大幅に向上させています。測定子の長さを目盛板にイラスト付で表示しています。
●オオイ板は、外光を反射しにくい平面形状です。さらに、傷つき、汚れ、反射を抑制するコーディングを施しています。
●外枠とオオイ板の一体構造により、目盛板前面や隙間からの切削液や油の浸入を防止します。(ただし、防水仕様ではありません)
●本体にある3カ所のアリ部にo6アリ溝付ステム(標準付属品)を取り付けできます。使用状況に応じて取り付け位置の調整が可能で利便性が大きく向上しています。
●用途に合わせて選択していただけるように、縦形、傾斜形、垂直形、横形、ユニバーサル形の5種類を用意しています。 ●完成品検査は、JIS B7533:2015に基づいて検査を実施※1しています。縦形/傾斜形/垂直形はダイヤル面を上にした姿勢で、横形はダイヤル面を縦にした姿勢で検査を行い精度保証をしています。※2

※1:ユニバーサル形は除く。
※2:その他の姿勢で検査成績書の発行を希望される場合は有償で発行します。

垂直形:穴の芯出し作業に最適です。

513シリーズ テストインジケータ(てこ式ダイヤルゲージ) 垂直形 TI-HX【ミツトヨ】の仕様

コードNo.
513-456-10H 513-454-10H 513-455-10H
符号 TI-233HX TI-213HX TI-212HX
目量(mm) 0.01 0.01 0.002
測定範囲(mm) 0.5 0.8 0.2
目盛仕様 0-25-0 0-40-0 0-100-0
指示誤差(MPE) 全測定範囲行き(μm) 6 9 4
1回転(μm) - - -
10目盛(μm) 5 2
戻り誤差(μm) 4 3
繰返し精密度(μm) 3 1
本体質量(g) 46
測定力(N) 0.3以下
倍目盛幅
超硬測定子(弱磁性)

各部名称

各部名称

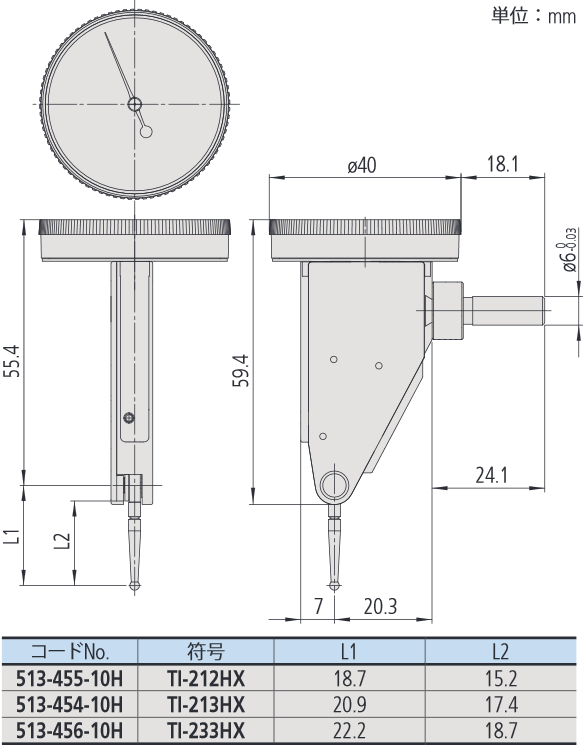

外観寸法図

外観寸法図
※測定子先端ボール中心と目盛板およびステム中心は各構成部品の寸法ばらつきやステム取付位置等の影響により多少のズレが生じます。
