雨量計データロガーシステム MJ-AME-SD01

クリックすると縮小します

雨量計データロガーシステム MJ-AME-SD01

画像をクリックすると拡大します

転倒ます型雨量計MJ-AMEと積算雨量SDカード式記録計のセット。
オプションで警報信号出力、もしくはクラウドへのデータ送信が可能。

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼
製品名 価格
商品コード KRG-001-S1
雨量計データロガーシステム MJ-AME-SD01 ※雨量計MJ-AME+積算雨量SDカード式記録計(SDカードは別売)
税別 128,000円
(税込 138,240円)
商品コード K-TAM-alarm01
オプション品
警報ユニット LL-alarm01 ※警報ユニット。別途電源が必要です。通信ユニットと併用不可。オプションのみのご購入の際は手配料(1,500円)がかかります。
税別 36,000円
(税込 38,880円)
商品コード K-TAM-MIELCA
オプション品
通信ユニット MIELCA ※クラウド監視システムの構築に。別途電源が必要です。警報ユニットと併用不可。オプションのみのご購入の際は手配料(1,500円)がかかります。
税別 214,500円
(税込 231,660円)
商品コード K-TAM-box
オプション品
記録計専用収納箱 ※オプション品のみのご購入の際は手配料(1,500円)がかかります。
税別 12,000円
(税込 12,960円)
商品コード D-PATPEW100ABR
標準在庫
オプション品
回転灯(赤/ブザー付)PEW-100AB-R ※青、黄色、緑でも対応可能。ブザーなしでも対応可能
税別 12,600円
(税込 13,608円)

雨量計データロガーシステム MJ-AME-SD01の特長

転倒ます型雨量計 MJ-AME

ますに溜まる雨を一定量排水する仕組みを利用して雨量を計測するセンサー。
簡単な組み立てで様々な場所での計測が可能。
環境測定や気候調査、給水・排水システムの管理など幅 広く使用されています。

■ 優れた精度と安定性

■ ゴミや虫を防ぐろ過網

■ 本体の丸型水準器で水平か一目瞭然

■ 高研磨ステンレス鋼製

積算雨量SDカード式記録計

積算雨量データを表示。SDカードに長時間記録可能。

■ 積算雨量表示

■ データ記録(本体/SDカード)

■ 警報出力可能(別売警報ユニット使用)

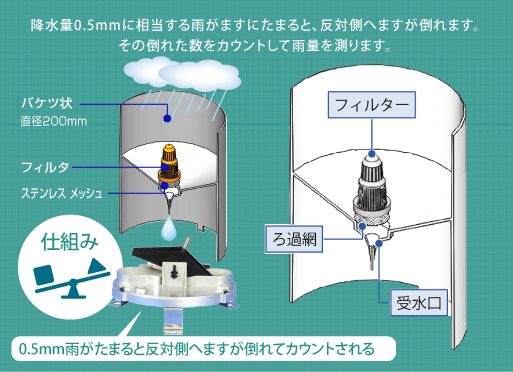

雨量計転倒ます型 MJ-AMEのしくみ

二つのますがシーソーのようなしくみになっており、降水量0.5mmに相当する雨がたまると、反対側へますが倒れ、集めた雨を流します。その倒れた数を数えて雨の量を測ります。

雨量計MJ-AMEのしくみ

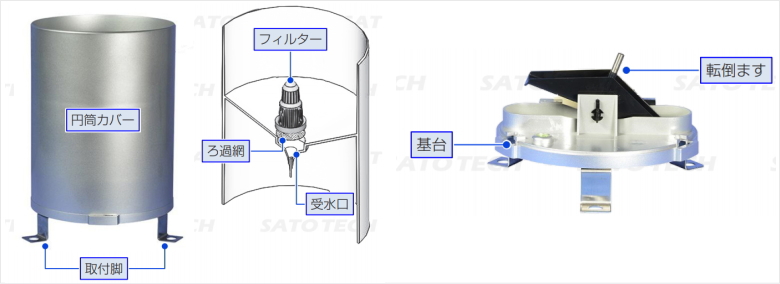

雨量計転倒ます型 MJ-AMEの構成

円筒カバーと雨量センサー

雨量計データロガーシステム MJ-AME-SD01

雨量計データロガーシステム MJ-AME-SD01

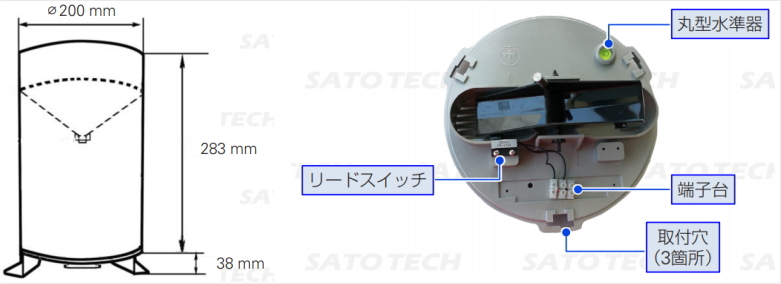

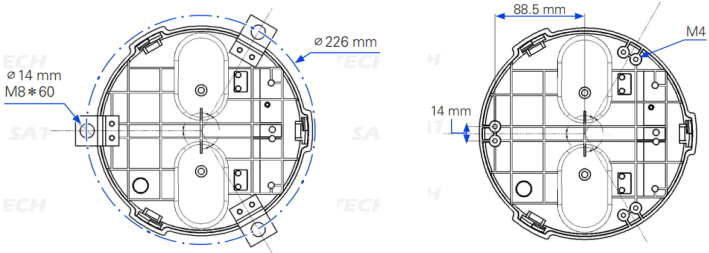

雨量計転倒ます型 MJ-AMEの寸法

雨量計 MJ-AME

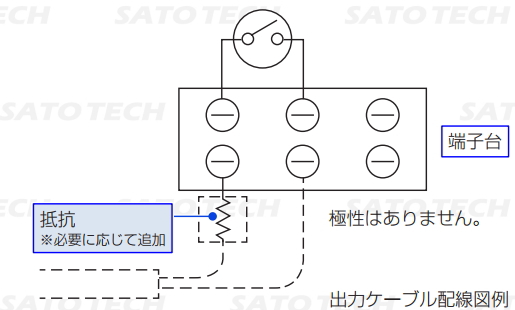

雨量計転倒ます型 MJ-AMEの配線図

リードスイッチ: 100 mA以下、 24 VDC以下

雨量計 MJ-AME

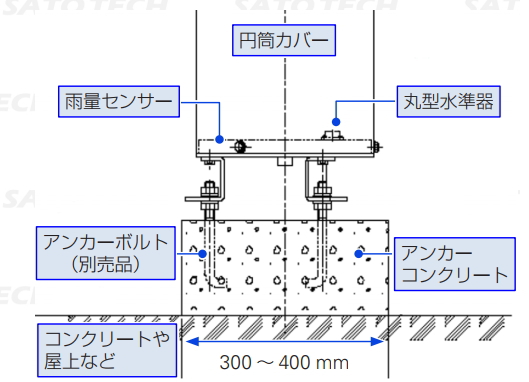

雨量計転倒ます型 MJ-AMEの設置例

雨量計 MJ-AME

転倒ます型雨量計 MJ-AMEの仕様

材質 ABS+PC
測定範囲 0 mm/分~ 4 mm/分
測定精度 ≤±4%
転倒雨量 0.5mm
検出方式 転倒ます式
受水口径 200mm
切刃の鋭角 40 ° ~ 45°
ろ過網 スチールステンレス
出力信号 リードスイッチ、 2 パルス/mm (最大DC24 V・ 100 mA)
水平制御 本体丸型水平器で制御
取付穴 3穴(M8ボルト用) スリーブ打込式ボルトアンカー M8×3本
放電制御 ストレートスルーフロー機構
使用環境温度 0℃~50℃ 、0%~95%RH
質量 約2.1kg

雨量データロガー(積算雨量SDカード式記録計)の仕様

転倒ます型雨量センサと接続し、雨量データを計測

入力チャンネル 1ch (無電圧接点信号または、有電圧信号(2~30V) 検出パルス幅:500ms)
入力切替 0.1mm、0.5mm、1mm
操作キー 選択ボタン・決定ボタン
記録容量 SDカードの容量による/2GBバイトのカードで約6000万データ
表示 液晶
表示/1時間積算雨量機能 直前1時間前の積算雨量を表示(1秒更新)
表示/24時間積算雨量機能 直前1日間の積算雨量を表示(10分更新)
表示/降り始め雨量表示/降り始め雨量機能 転倒マスから信号を最初に検出した時がらの積算雨量を表示(1秒更新)
降り始めリセット時間6,12,24時間から選択設定
警報設定(警報ユニット使用時) 1時間・1日・降り始めの雨量に各々設定可
警報条件(警報ユニット使用) 1時間・1日・降り始めのうち1つでも設定値を超えたとき
記録間隔 10分間の雨量を10分毎に記録
記録方式 CSVファイル形式
データ回収 対応メモリカード:SDカード(32GBまで)
オートダウンロード(内臓メモリ容量に空きがなくなるとメモリカードに自動転送)
通信ポート 専用ポート(RJ-45コネクタ)
使用電源 単3アルカリ乾電池2本
電池寿命 約1年
外形寸法 69(W)×115(H)×28(D)
