工業用サーマルイメージカメラ AD-5636【A&D】

熱画像
可視画像
熱画像+可視画像
温度分布データ
ビデオ画像

クリックすると縮小します

工業用サーマルイメージカメラ AD-5636【A&D】

画像をクリックすると拡大します

校正書類の発行可:有償


熱画像で温度分布を可視化。
画像、動画、温度分布データを記録可能。
ちなみに、アラーム設定は1℃刻み 人体向きではない(人体向きではない)
■熱画像で温度分布を可視化、温度データを記録。
■熱画像、可視画像、熱画像+可視画像、温度分布データ、ビデオ画像(動画)をMicro SDHCカードに保存可。
■3種類の表示モード
・FUSION(熱画像+可視画像)モード
・熱画像モード
・可視画像モード

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼 校正付見積依頼
製品名 価格
商品コード O-AD5636
通常5営業日以内に発送
工業用A&D サーマルイメージカメラ AD-5636 ※校正書類一式発行可(別料金)
税別 67,200円
(税込 73,920円)

校正書類一式発行可能 ※ご希望のお客様は買物かご上部の[校正付見積依頼]よりご依頼ください。

3種類の表示モード

●FUSION(熱画像+可視画像)モード

熱画像と可視画像を重ね合わせた画像を表示。
データの保存はFUSION画像(熱画像+可視画像)、熱画像、温度分布データ(CSVファイル)が保存されます。

●熱画像モード

熱画像を表示。データの保存は熱画像と温度分布データ(CSVファイル)が保存されます。

●可視画像モード

可視画像を表示。データの保存は可視画像のみが保存されます。

■熱画像解像度 32×32(1024)ピクセル

■可視画像解像度 640×480 ピクセル

■データ記録数 最大100,000データ
(空の16GBのMicro SDHCカードにpng形式の画像ファイルを保存した場合)

■データ保存形式 画像:png形式、ビデオ:H.264形式

■温度分布(数値)データ:CSV形式

■温度の上限値、下限値アラームの設定が可能
(オン(有効)/オフ(無効)の設定も可能)

■オートパワーオフ機能 1分/5分/10分/20分/なし から選択可能

■日本語の設定メニュー表示 (9ケ国の言語から選択可能)

工業用サーマルイメージカメラ AD-5636【A&D】の特長

温度データ付きで画像データを保存

温度データ付きで画像データを保存

温度分布データ

32×32ピクセル、1024個の温度データです。CSVファイルに保存できます。

温度分布データ

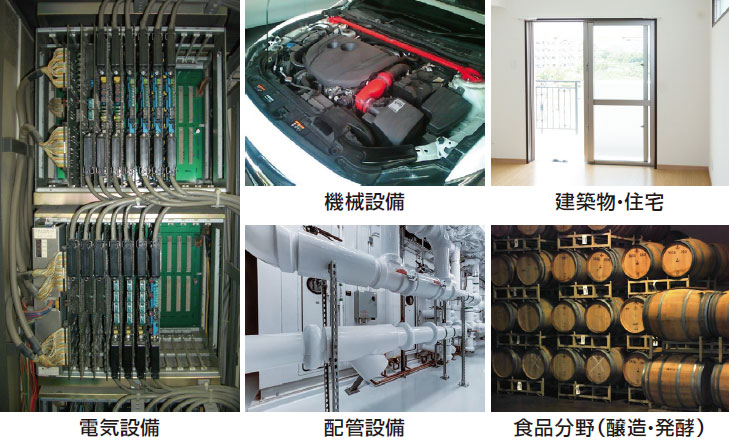

幅広い分野における使用例

幅広い分野における使用例

電気設備の点検・診断

  • ・配電、分電装置の発熱箇所の点検
  • ・太陽光発電設備、ソーラーパネルの点検や診断
  • ・高電圧線設備や高電圧機器の設備点検
  • ・プリント基板やヒートシンク、電源装置の異常診断

空調設備の点検・診断

  • ・熱交換器の点検や診断
  • ・温水/冷水配管の確認や点検、診断

機械設備の点検・診断

  • ・電動機(モーター)の異常発熱の点検や診断
  • ・自動車やエンジンの状態の把握や異常点検

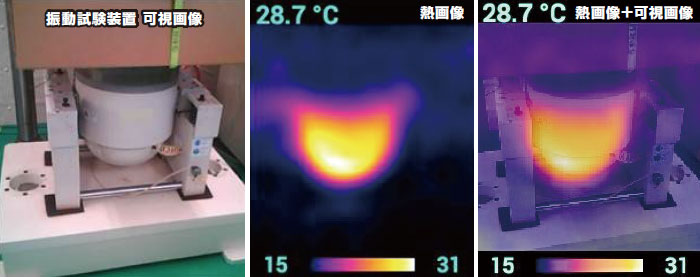

  • ・加振装置、振動試験装置の点検

建築物の点検・診断

  • ・断熱効果の確認や断熱不良の点検や診断
  • ・天井や壁面からの浸水、雨漏りの点検
  • ・空調設備や床暖房設備の点検

食品分野

  • ・お酒、味噌、パン、食肉の発酵温度や熟成温度の確認
  • ・冷蔵/冷凍設備や加熱調理器具の点検

仕様

温度測定部 測定範囲 -20~350℃
分解能 0.1 ℃
測定精度 ±2℃ または、±2%rdg のいずれか大きい方の数値(周囲温度 20~26℃)
測定(応答)波長 8~14μm
放射率設定 0.10~1.00まで0.01きざみで設定可能
熱画像解像度 32×32 ピクセル(32×32 赤外線温度センサー)
表示部 表示器 2.8インチカラー液晶
可視カメラ解像度 640×480 ピクセル
測定視野角 33°×33°
フレームレート 9Hz
フォーカス フォーカスフリー
Micro SDHCカードへのデータ保存 メモリカード Micro SDHCカード(4GB ~ 32GB)
データ保存数 最大100,000データ(空の16GBのMicro SDHCカードにpng形式の画像ファイルを保存した場合)
データ保存項目 熱画像、可視画像、熱画像+可視画像、ビデオ、温度分布(数値)データ(32×32ピクセル)
データ保存形式 画像:png形式、ビデオ:H.264形式、温度分布(数値)データ:CSV形式
アラーム動作
  • 上限値アラーム:50℃、100℃、150℃、200℃、250℃から選択。または-20~350℃の範囲で1℃きざみで設定可能
  • 下限値アラーム:30℃、20℃、10℃、0℃、-20℃から選択。または -20~350℃の範囲で1℃きざみで設定可能
  • アラームの オン(有効)/オフ(無効)の設定が可能
  • アラーム設定条件は、上限アラーム値>下限アラーム値
オートパワーオフ 1分/5分/10分/20分/なし から選択
設定メニューの言語 日本語(初期設定)、英語、フランス語、ドイツ語、オランダ語、ポルトガル語、イタリア語、スペイン語、中国語(簡体・繁体)から選択
USBケーブル USB Type A端子-Mini B 端子ケーブル、ケーブル長 約70cm(端子部含まず)
電源 本体に内蔵する再充電可能なリチウムイオン電池(DC3.7V/2600mAh)、交換不可
連続使用時間 最大3時間(フル充電時)、周囲温度25℃、データ保存動作なし、アラーム動作なしの場合
動作(使用)温湿度範囲 0~50℃、80%RH以下(ただし結露しないこと)
外形寸法 /質量 74(W)×97(D)×234(H)mm / 約 345g
材質 ABS樹脂(本体)、ラバー(操作ボタン、トリガースイッチ)、ポリカーボネート(パネル)
付属品 キャリングケース、Micro SDHCカード、USBケーブル、取扱説明書

オプション

注文FAX お問合せ 見積依頼
製品名価格
商品コード H-AXKO5465-180
オプション品
A&D USBケーブルAーミニBタイプ1.8M AX-KO5465-180 ※GX-A/GF-Aシリーズ用
税別 1,000円
(税込 1,080円)

品名 型名 JANコード

充電専用ACアダプタ ※お見積依頼ください
AX-TB282 4981046157476

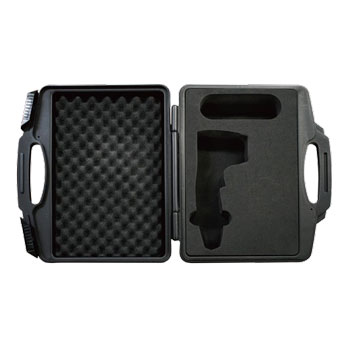

キャリングケース キャリングケース ※お見積依頼ください
AXP-AD5636-2 4981046162449

本製品に内蔵するリチウムイオン電池は交換できません。
本製品には充電用ACアダプタは付属しておりません。 別売品の充電専用ACアダプタ AX-TB282 または、出力定格がDC5V/2.1A相当の市販のUSB充電アダプターを別途ご購入ください。

  • ※別売品のUSBケーブルAX-KO5465-180(ケーブル長180㎝)は、付属品のUSBケーブルと形状や長さが異なりますが、機能に支障はありません。
