【ジャパンセンサー】ファイバ型 放射温度計 FTKXシリーズ

ファイバ型(耐熱・耐磁界)
温度範囲:100 ℃~ 2000℃
RoHS対応
CEマーキング適合

クリックすると縮小します

【ジャパンセンサー】ファイバ型 放射温度計 FTKXシリーズ

画像をクリックすると拡大します

・あらゆるシーンで活躍できるセミオーダータイプの放射温度計
・140パターン以上の組み合わせからご希望の仕様に合わせて選定可能
・センサヘッド・ファイバ・温度変換器それぞれが分離するので設置しやすい
・応答時間は最速0.001s~と高速応答
・温度範囲100~2000℃(その他範囲の特注対応可能)

買物かごはオーダータイプ (組み合わせ) の一例になります

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼
製品名 価格
商品コード O-FTKXA0600-01 納期を確認下さい
ファイバ型放射温度計FTKX-ANE0600-0200S201-000 ※定価230,000円
商品コード O-FTKXA0600-02 納期を確認下さい
ファイバ型放射温度計FTKX-ANE0600-0300S201-000 ※定価230,000円
商品コード O-FTKXA0700-01 納期を確認下さい
ファイバ型放射温度計FTKX-ANE0700-1000B101-000 ※定価305,000円
商品コード O-FTKXP0300-01 納期を確認下さい
ファイバ型放射温度計FTKX-PNE0300-0300R201-100 ※定価280,000円
商品コード O-FTKXP0400-01 納期を確認下さい
ファイバ型放射温度計FTKX-PNE0400-0300R101-100 ※定価280,000円
商品コード O-FTKXP0400-02 納期を確認下さい
ファイバ型放射温度計FTKX-PNE0400-1000S101-000 ※定価270,000円

※買物かごは一例になります。ご希望のオーダータイプ (組み合わせ) をお見積依頼ください。
※FTKX-T、FTKX-P、FTKX-A すべてご注文いただけます。

型式 温度範囲 実効波長 測定距離 標的サイズ 応答速度
FTKX-T 100~2000℃ 1.95~2.5μm 25~1000mm φ0.15~φ18mm 0.001s~
FTKX-P 220~2000℃ 0.8~1.6μm 25~1000mm φ0.15~φ18mm 0.001s~
FTKX-A 500~2000℃ 0.8~1.0μm 25~1000mm φ0.15~φ18mm 0.001s~

用途例

セミオーダータイプで140パターン以上の仕様に対応可能
センサヘッド・ファイバ・温度変換器の組み合わせを変える事により、温度範囲・測定距離・標的サイズなどをセミオーダー感覚で選べます。
140パターン以上の仕様に対応可能です。

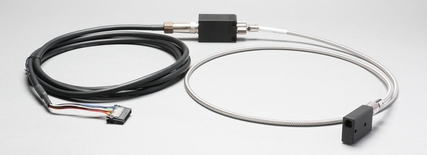

セミオーダータイプで140パターン以上の仕様に対応可能

センサヘッド・ファイバが分離可能なので狭い場所・設置しづらい場所にも対応
センサヘッドとファイバ、ファイバと温度変換器 部分の取り外しが可能になりました。
小型軽量ヘッドなので狭い場所・設置しづらい場所にも対応できます。

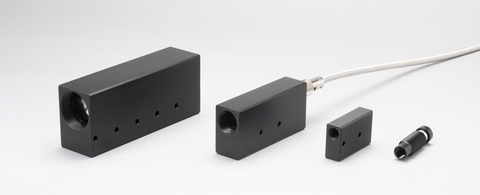

センサヘッド・ファイバが分離可能なので狭い場所・設置しづらい場所にも対応


100℃~2000℃まで温度測定可能なワイドレンジを採用(特注で2000℃超も対応可能)
100℃~2000℃まで温度測定可能なワイドレンジを採用(特注で2000℃超も対応可能)

小さなワークも狙える
標的サイズφ0.15mm~
光学系を見直し、より小さいスポットの測定が可能になりました。

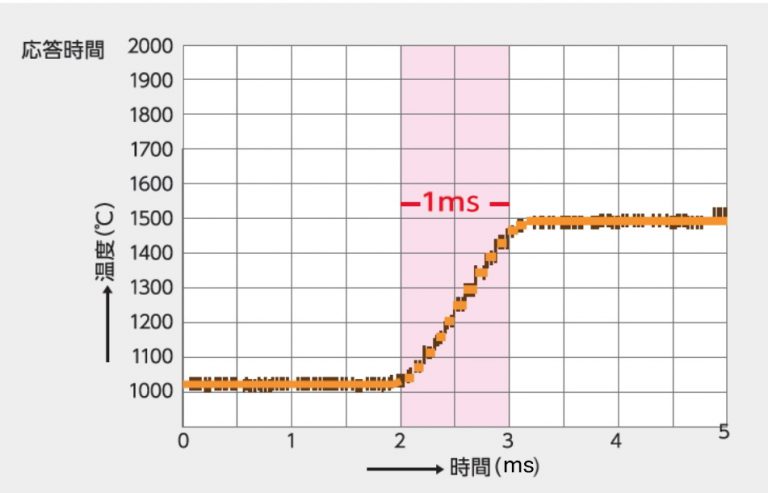

世界最高クラスの高速応答1ms(0.001s)
世界最高クラスの高速応答1ms(0.001s)で急激な温度変化を見逃す事はありません。
世界最高クラスの高速応答1ms(0.001s)

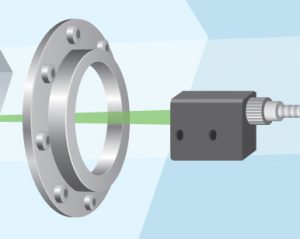

石英ガラス越しの温度測定が可能
測定波長が10μm前後の長波長を使用する温度計の場合、石英ガラス自体の温度を測定してしまいます。FTKXシリーズは短波長(0.8~2.5μm)を使用するため、石英ガラスを90%以上透過します。真空槽などの中の温度を窓越しに測定できます。
石英ガラス越しの温度測定が可能

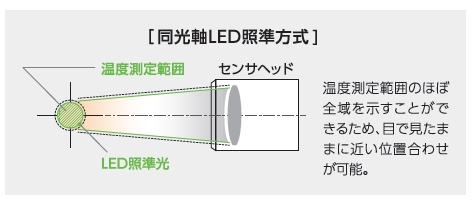

位置合わせが簡単
FTKXシリーズが採用している「同光軸LED照準方式」は、温度測定範囲が目で見た状態に近いため、位置合わせが簡単にできます。
また、グリーンLED採用で高温で赤い部分でも位置合わせがしやすくなりました。温度測定中でもLED照準可能です。
位置合わせが簡単

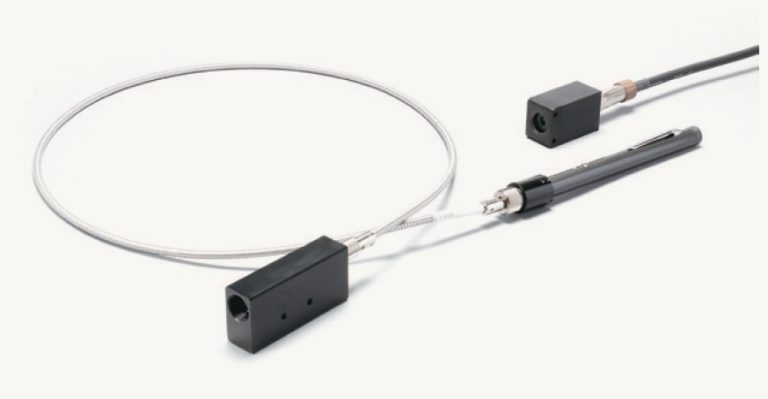

長距離微小点測定に最適
長距離微小点を測定時、照準光が暗い場合には、ファイバを温度変換器から外して、ファイバにレーザを直接入光して照準光を確認するレーザポインタ(別売)のご用意もあります。
長距離微小点測定に最適


頑丈ボディで悪環境へ挑む
アルミボディを採用することにより、堅牢性、耐久性、耐薬品質がアップ。IP67相当の防塵構造。左右対称設計なので設置もしやすくなりました。

ファイバ強度UP
ファイバ蛇管を見直しファイバが破損しづらい構造にしました。
ファイバ端面が保護されている独自のファイバコネクタを標準品として採用。
メンテナンス性が良くなりました。


耐熱温度150℃
センサヘッド・ファイバは耐熱温度150℃。
ノイズも影響を受けません。
【※測定温度範囲による。詳細は仕様・光路図欄をご覧ください】

アナログ出力とRS232C出力の両方を搭載
アナログ出力1点:4~20mA,0~20mA,0~1V,mV/℃切換。

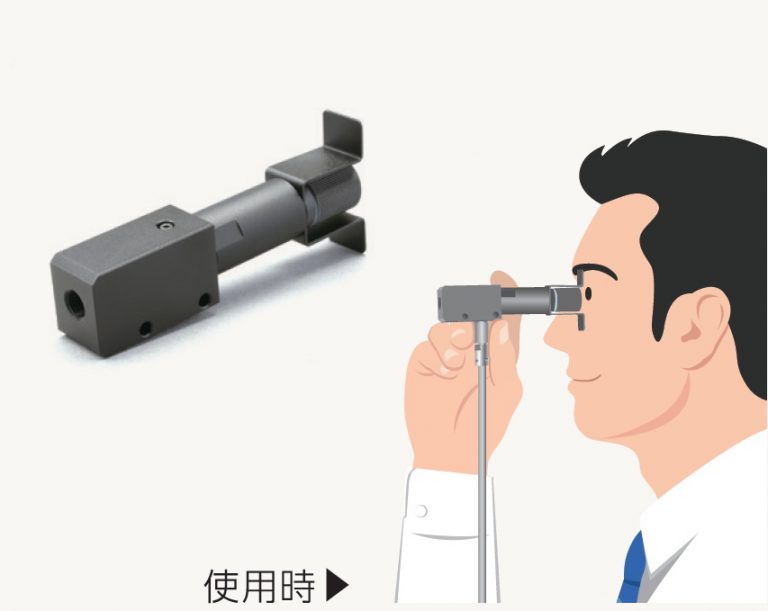

ワークが極小なら目視で位置合わせ【特別仕様】
特別仕様で光学照準ヘッドの対応が可能です。
光学照準ヘッドは、目視で照準を合わせます。
ワークが極小でLED照準では合わせづらいところ、センサヘッドの先の空間が狭くLED光を確認できないところ、などに有効です。
温度測定中も測定位置確認が可能です。
ワークが極小なら目視で位置合わせ【特別仕様】

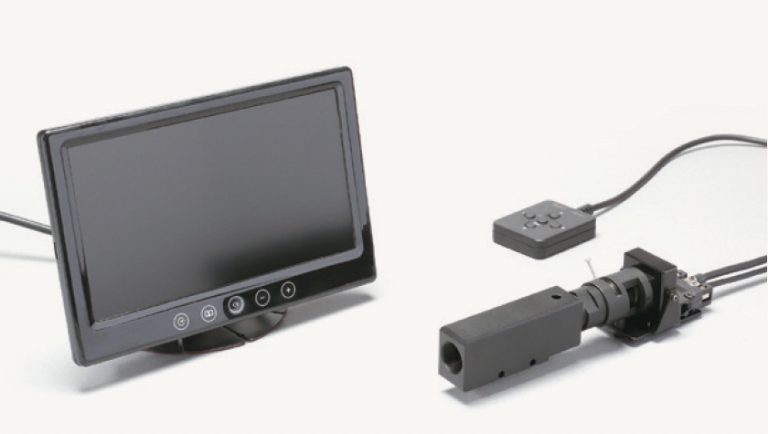

モニタで確認しながら位置合わせ【特別仕様】(光学照準ヘッドオプション)
光学照準ヘッドには、モニタ画面で照準を合わせられるCCDカメラのオプションもあります。
モニタで確認しながら位置合わせ【特別仕様】(光学照準ヘッドオプション)
多人数でモニタを見ながら位置合わせを行ます。
はんだの加熱中など、ワークの変化を見ながら位置合わせをする事ができます。


仕様

型式 FTKX-
[1] TNE0100
[2] TNE0180
[3] TNE0240
温度範囲 [1] 100~1500℃
[2] 180~2000℃
[3] 240~2000℃
実効波長 1.95~2.5μm
検出素子 InGaAs
標準測定距離 25~1000mm
標準標的サイズ φ0.15~φ18mm
照準 緑色LED 照準
精度定格 800℃未満:±4℃,800℃以上1200℃未満:測定値の±0.5%,1200℃超2000℃以下:測定値の±1.0%
再現性 ±0.2%±2℃
測定分解能 最低温度+50℃未満;3℃以下,最低温度+100℃未満;1℃以下,最低温度+100℃以上;0.5℃以下
応答時間(スムージング機能にて可変可能) アナログ出力の場合:0.001~5s(0~95%アナログ出力にて)
スムージング機能にて可変設定
ウォームアップ時間 1min
アナログ出力(非絶縁)出力タイプ(切換) DC4~20mA,DC0~20mA,mV/℃,DC0~1V(オプションで0~5V・0~10Vあり)
RS232C 出力(RS232C 準拠、非絶縁) 出力スイング幅:約±4V、通信速度:4800,9600,19200,38400,57600,115200 bps
アラーム出力(非絶縁) オープンドレイン:DC27V、0.2A
ピークホールド リセット方式(選択) [1]時間:0.01 ~ 10s可変 [2]放電:時間0.01 ~ 10s、レベル0.2 ~ 1.0
放射率補正 保証範囲 0.3~1.0
設定範囲 0.050~1.000(設定分解能0.001)
反射補正機能付
センサ補正機能 スパン;0.500~2.000
ゼロ ;-50~+50℃(°F)
使用周囲温湿度 ヘッド及びファイバ ;150℃ / 温度変換器=0 ~ 50℃ (保存周囲温度:-15 ~70℃)
30~85% RH(結露のないこと)

TNE型の場合、センサヘッド部温度は概略下記以下としてご使用下さい。
センサヘッド部温度が下記温度以上になると温度指示値が4℃ 以上高めになります。
測定温度 センサヘッド部温度
100℃ 50℃ 以下
160℃ 70℃ 以下
240℃ 120℃ 以下
電源電圧 DC4.7 ~ 27V、0.1A Max
アナログ出力0~5V 時; 8~27 V/ 0~10 V時;13~ 27V
ケーブル長(標準) 2m
ファイバ長(標準) 1m
型式 FTKX-
[1] PNE0220
[2] PNE0300
[3] PNE0400
温度範囲 [1] 220~1650℃
[2] 300~2000℃
[3] 400~2000℃
実効波長 0.8~1.6μm
検出素子 InGaAs
標準測定距離 25~1000mm
標準標的サイズ φ0.15~φ18mm
照準 緑色LED 照準
精度定格 800℃未満:±4℃,800℃以上1200℃未満:測定値の±0.5%,1200℃超2000℃以下:測定値の±1.0%
再現性 ±0.2%±2℃
測定分解能 最低温度+50℃未満;3℃以下,最低温度+100℃未満;1℃以下,最低温度+100℃以上;0.5℃以下
応答時間(スムージング機能にて可変可能) アナログ出力の場合:0.001~5s(0~95%アナログ出力にて)
スムージング機能にて可変設定
ウォームアップ時間 1min
アナログ出力(非絶縁)出力タイプ(切換) DC4~20mA,DC0~20mA,mV/℃,DC0~1V(オプションで0~5V・0~10Vあり)
RS232C 出力(RS232C 準拠、非絶縁) 出力スイング幅:約±4V、通信速度:4800,9600,19200,38400,57600,115200 bps
アラーム出力(非絶縁) オープンドレイン:DC27V、0.2A
ピークホールド リセット方式(選択) [1]時間:0.01 ~ 10s可変 [2]放電:時間0.01 ~ 10s、レベル0.2 ~ 1.0
放射率補正 保証範囲 0.3~1.0
設定範囲 0.050~1.000(設定分解能0.001)
反射補正機能付
センサ補正機能 スパン;0.500~2.000
ゼロ ;-50~+50℃(°F)
使用周囲温湿度 ヘッド及びファイバ ;150℃ / 温度変換器=0 ~ 50℃ (保存周囲温度:-15 ~70℃)
30~85% RH(結露のないこと)
電源電圧 DC4.7 ~ 27V、0.1A Max
アナログ出力0~5V 時; 8~27 V/ 0~10 V時;13~ 27V
ケーブル長(標準) 2m
ファイバ長(標準) 1m
型式 FTKX-
[1] ANE0500
[2] ANE0600
[3] ANE0700
温度範囲 [1] 500~2000℃
[2] 600~2000℃
[3] 700~2000℃
実効波長 0.8~1.0μm
検出素子 Si
標準測定距離 25~1000mm
標準標的サイズ φ0.15~φ18mm
照準 緑色LED 照準
精度定格 800℃未満:±4℃,800℃以上1200℃未満:測定値の±0.5%,1200℃超2000℃以下:測定値の±1.0%
再現性 ±0.2%±2℃
測定分解能 最低温度+50℃未満;3℃以下,最低温度+100℃未満;1℃以下,最低温度+100℃以上;0.5℃以下
応答時間(スムージング機能にて可変可能) アナログ出力の場合:0.001~5s(0~95%アナログ出力にて)
スムージング機能にて可変設定
ウォームアップ時間 1min
アナログ出力(非絶縁)出力タイプ(切換) DC4~20mA,DC0~20mA,mV/℃,DC0~1V(オプションで0~5V・0~10Vあり)
RS232C 出力(RS232C 準拠、非絶縁) 出力スイング幅:約±4V、通信速度:4800,9600,19200,38400,57600,115200 bps
アラーム出力(非絶縁) オープンドレイン:DC27V、0.2A
ピークホールド リセット方式(選択) [1]時間:0.01 ~ 10s可変 [2]放電:時間0.01 ~ 10s、レベル0.2 ~ 1.0
放射率補正 保証範囲 0.3~1.0
設定範囲 0.050~1.000(設定分解能0.001)
反射補正機能付
センサ補正機能 スパン;0.500~2.000
ゼロ ;-50~+50℃(°F)
使用周囲温湿度 ヘッド及びファイバ ;150℃ / 温度変換器=0 ~ 50℃ (保存周囲温度:-15 ~70℃)
30~85% RH(結露のないこと)
電源電圧 DC4.7 ~ 27V、0.1A Max
アナログ出力0~5V 時; 8~27 V/ 0~10 V時;13~ 27V
ケーブル長(標準) 2m
ファイバ長(標準) 1m

仕様が異なる他商品の対応も可能。カタログ(3.5MB)をご確認の上ご依頼ください。

オプション

注文FAX お問合せ 見積依頼
製品名価格
商品コード O-TMAX-A
オプション品
納期を確認下さい
取付金具 TMAX-A ※TMHXシリーズ、FLHXシリーズ、FTKXシリーズの該当製品に対応
税別 3,000円
(税込 3,300円)
商品コード O-TMMXY
オプション品
納期を確認下さい
マグネットスタンドTMMX-Y(XYステージ付) ※センサヘッドの位置を微調整。XY軸2方向
税別 85,500円
(税込 94,050円)
商品コード O-TMBX-E05
オプション品
通常7営業日以内に発送
ジャパンセンサー 延長ケーブル5m TMBX-E05 ※接続ケーブルの延長用(5m)
税別 6,650円
(税込 7,315円)
商品コード O-TMBX-B01
オプション品
分岐ケーブル1m TMBX-B01 ※分岐ケーブル。温度計単体使用時の設定器用e-CON分岐
税別 6,000円
(税込 6,600円)
商品コード O-TMCXHLN
オプション品
納期を確認下さい
卓上設定器高機能版 TMCX-HLN ※卓上型の表示設定器
税別 119,700円
(税込 131,670円)
商品コード O-TMCXNLN
オプション品
納期を確認下さい
卓上設定器小型版 TMCX-NLN ※卓上型の表示設定器
税別 66,500円
(税込 73,150円)
商品コード O-TMCXNDE
オプション品
通常7営業日以内に発送
表示設定器(低価格版) TMCX-NDE ※パネルマウント型の表示設定器。48×48㎜の低価格小型版
税別 39,800円
(税込 43,780円)
商品コード O-PWCX
オプション品
通常7営業日以内に発送
パラメータ設定器 PWCX (TMHX用) ※ポータブルタイプのパラメータ設定器
税別 60,000円
(税込 66,000円)
商品コード O-PWZX
オプション品
通常7営業日以内に発送
パラメータ設定セット PWZX (TMHX用) ※「USB-RS232C変換器PWUX」と「パラメータ設定ソフトPWSX」を組み合わせたセット
商品コード O-TMCX-HA000
オプション品
通常7営業日以内に発送
表示設定器高機能版TMCX-HA-000 (TMHX用) ※パネルマウント型の表示設定器。96×96㎜の大型版

次のオプションをご希望の方はお問い合わせください

イメージ 製品名 概要
取付金具 FTX9-1
取付金具 FTX9-1 角型ヘッド専用
三脚取付金具 FTX9-2
三脚取付金具 FTX9-2 角型ヘッド専用
取付金具 FTX9-3
取付金具 FTX9-3 丸型ヘッド専用
エアパージフード TMPX-06
エアパージフード TMPX-06 エアパージフード FLHXシリーズ(ファイバレス型) Φ6レンズ用・FTKXシリーズ(ファイバ型) Φ6丸型ヘッド用
エアレスフード TMNX-25
エアレスフード TMNX-25 TMHXシリーズ(外形図 HX-B4 ・ HX-D4 用) FTKXシリーズ( Φ25レンズ 角ヘッド(H型)用)
エアパージフード FTP9-6 , FTP9-15
エアパージフード FTP9-6 , FTP9-15 角型ヘッド専用エアパージフード φ6用 ・ φ15用
エアレスフード TMNX-06
エアレスフード TMNX-06 FLHXシリーズ(ファイバレス型)Φ6レンズヘッド用 FTKXシリーズ (ファイバ型)Φ6レンズ 角ヘッド・丸ヘッド (R型・S型)用
エアレスフード TMNX-15
エアレスフード TMNX-15 TMHXシリーズ(外形図 HX-C2a/HX-C2b / HX-A2a/HX-A2b 用) FLHXシリーズ(Φ15レンズヘッド用) FTKXシリーズ( Φ15レンズ 角ヘッド(B型)用)
直角ミラー TMLX-06S
直角ミラー TMLX-06S 直角ミラー FLHXシリーズ(ファイバレス型)Φ6レンズヘッド用・FTKXシリーズ (ファイバ型)Φ6レンズ 角ヘッド・丸ヘッド (R型・S型) 用
直角ミラー TMLX-15S
直角ミラー TMLX-15S 直角ミラー FLHXシリーズ(ファイバレス型)Φ15レンズヘッド用・FTKXシリーズ(ファイバ型) Φ15レンズ 角ヘッド(B型)用
直角ミラー TMLX-25S
直角ミラー TMLX-25S レンズの傷、汚れ防止用。Φ25レンズ 角ヘッド(H型)に対応。
窓材 TMDX-06S
窓材 TMDX-06S 窓材 FLHX(ファイバレス型)・FTKX(ファイバ型) Φ6レンズヘッド 用
窓材 TMDX-15S
窓材 TMDX-15S 窓材 FLHX(ファイバレス型・)FTKX(ファイバ型) Φ15レンズヘッド 用
窓材 TMDX-25S
窓材 TMDX-25S 窓材 FTKX Φ25レンズヘッド 用
微動調整用ステージ FTT9-3
微動調整用ステージ FTT9-3 微動調整用ステージ FTT9-3 は、センサヘッドの位置を微調整する時に使用します。XYZ軸3方向。
TMC9用中継ケーブル TMBX-R
TMC9用中継ケーブル TMBX-R TMC9用中継ケーブル TMBX-R は、FLHXシリーズ(ファイバレス型)・FTKXシリーズ(ファイバ型)・TMHXシリーズの温度計を表示設定器TMC9(旧機種)と接続する場合に使用します。
PWC1用中継ケーブル TMBX-A
PWC1用中継ケーブル TMBX-A FLHXシリーズ(ファイバレス型)・FTKXシリーズ(ファイバ型)・TMHXシリーズの温度計をパラメータ設定器PWC1(旧機種)と接続する場合に使用します。
表示設定器 TMCX-HD
表示設定器 TMCX-HD パネルマウント型の表示設定器。TMCX-HD:DC13~27V
表示設定器 TMCX-TDE-110
表示設定器 TMCX-TDE-110 カラータッチパネルで簡単操作・ライン設置用表示器に最適
