日置(HIOKI)アナログメグオームハイテスタ IR4033-10/11

クリックすると縮小します

日置(HIOKI)アナログメグオームハイテスタ IR4033-10/11

画像をクリックすると拡大します

校正書類の発行可:有償


新JIS認証, 試験電圧250V~1000Vの3レンジアナログモデル
AC 600V電圧計、 落としても壊れにくい/白色LED照明の目盛、
IR4033-11は手元スイッチと照明ランプ付きプローブ付属

注文FAX 各種お問合せ 見積依頼 校正付見積依頼
製品名 価格
商品コード D-HI-IR403310
日置(HIOKI)アナログメグオームハイテスタ IR4033-10 ※テストリードL9787付
税別 31,500円
(税込 34,650円)
商品コード D-HI-IR403311
日置(HIOKI)アナログメグオームハイテスタ IR4033-11 ※スイッチ付リードL9788-11付
税別 35,100円
(税込 38,610円)

日置電機アナログメグオームハイテスタ IR4033-10/11の特長

  • 堅牢性への現場ニーズに応える耐衝撃設計、コンクリート上1mからの落下に耐えるドロッププルーフ
  • 暗い現場での作業効率をアップする、高輝度LED照明メータ、LEDライト付きテストリード
  • 確実に測定値を読み取ることができるシンプルなスケール
  • より安全に試験を実施、活線警告赤色LED付き

日置電機アナログメグオームハイテスタ IR4033-10/11の使用例



電気自動車(EV)やハイブリッド自動車(HEV)の整備で絶縁抵抗を測定します。



日置電機アナログメグオームハイテスタ IR4033-10/11の仕様

定格測定電圧 250 VDC 500 VDC 1000 VDC
有効最大表示値 100 MΩ 100 MΩ 2000 MΩ
確 度
第一有効測定範囲
表示値の±5%
0.1MΩ~50MΩ
表示値の±5%
0.1MΩ~50MΩ
表示値の±5%
2MΩ~1000MΩ
定格測定電圧を
維持できる抵抗
0.25 MΩ 0.5 MΩ 1 MΩ
外部印加電圧保護 AC 1200V (10s) AC 1200V (10s) AC 1200V (10s)

交流電圧測定 0~600V (50 ~60Hz), 最大表示値の ±5%, 入力抵抗500kΩ 以上, 平均値整流実効値指示
機能 光るスケール, ドロッププルーフ, 電池電圧チェック, 活線警告, 放電機能, オートパワーセーブ, 電池過放電防止機能
電源 単3形アルカリ乾電池(LR6)×4,
連続使用時間: 20h (500Vレンジにて測定端子間を開放して測定時)
測定可能回数: 1000回 (5秒ON/25秒OFFとして定格測定電圧を維持できる下限測定抵抗値を測定したとき)
寸法・質量 152 W×92 H×40 Dmm, 420 g (電池含む, テストリード含まず)
付属品 IR4033-10 テストリードL9787×1,
携帯用ケース C0100×1, 取扱説明書×1, 単3形アルカリ乾電池(LR6)×4
IR4033-11 スイッチ付きリードセットL9788-11×1,
携帯用ケース C0100×1, 取扱説明書×1, 単3形アルカリ乾電池(LR6)×4
(確度保証期間 1年)

日置電機アナログメグオームハイテスタ IR4033-10/11のオプション



テストリード L9787

¥2,000(税別)
[-10 標準付属品]
アース側テストプローブとワニ口クリップが差し替え可能, 1.2m




スイッチ付きリードセット L9788-11

¥6,500 (税)
標準付属品, アース側リードとのセット, 1m


携帯用ケース C0100

¥3,000 (税)
標準付属品

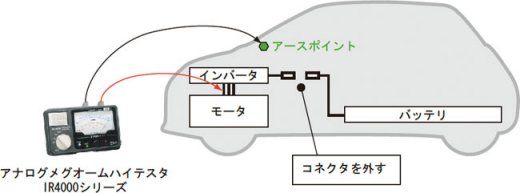

電気自動車(EV)やハイブリッド自動車(HEV)の整備で絶縁抵抗を測定します。

■電気自動車の絶縁抵抗測定のポイント

電気自動車やハイブリッド自動車の整備で、電気的絶縁を測定して感電事故を防ぎます。




■使用方法

1.バッテリとインバータのコネクタを外します。高圧がかかった状態で絶縁抵抗を測定することはできません。

2.絶縁抵抗計の-端子を自動車車体のアースポイントに接続します。

3.+端子をモータ各相の端子に接続します。

4.試験電圧500V(バッテリ電圧により異なります)で絶縁抵抗を測定します。

  ・測定方法は自動車により異なります。詳細は整備マニュアルをご確認ください。
