照度変換器トランスミッターLXT-401A サトテック

クリックすると縮小します

照度変換器トランスミッターLXT-401A サトテック

画像をクリックすると拡大します

照度測定範囲:0-2000lx 0-20,000lx 0-200,000lx。4-20mA出力(*0-5V希望の場合は要相談)
照度センサーIP65の防水構造/ステンレス スチール プローブ
変換器は、防滴で抗スプラッシュ

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼
製品名 価格
商品コード KTR-003-01
即納
本体保証つき
照度変換器トランスミッターLXT-401A サトテック
税別 24,800円
(税込 27,280円)
商品コード KTR-003-S1
即納
デジタル表示器+照度計変換器 HJ-PM-LXT-401A ※表示器に電源ケーブルAC 100Vつき。照度変換器の電源(直流電源DC12-40V)とケーブル(表示器接続用2芯ケーブル)はお客様でご用意ください。
税別 84,800円
(税込 93,280円)

照度変換器(伝送器)LXT-401Aの用途

  • 農業、林業、水産業分野などの照度管理
  • 学校、図書館、美術館、工場、オフィス、事務所、スーパーやデパート、病院、住居などの照明の管理
  • 研究室ラボなどでの光学実験
  • 電球、螢光灯などの光源管理
  • 食物、植物の栽培、管理
  • 学校、教育、保育機関における照度管理
  • 自宅室内、屋外における照度管理
  • 住宅、建築物の設計、デザイン、照度管理
  • プール、海、山、公園における照度対策、管理
  • 写真撮影時の照度調整、管理
  • 食品、飲料の製造、貯蔵、販売管理
  • 美術館、博物館における展示品劣化防止対策、照度管理

照度変換器(伝送器)LXT-401Aの特長

信頼性の高い安定した照度の計測が可能です。

■高精度±3%

■早い応答速度

■防水防塵IP65規格

 屋外で使用可能、防雨構造、簡易防水

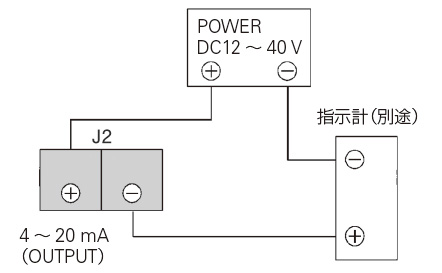

■出力 4-20mA

 測定した値は、4mAから20mAの電流になって伝送されます。
 出力電流はセンサーの照度の数値に比例して変化します。

 受注生産可能:4-20mAを電圧に変更可能(0-1V, 0-2V, 0-5V, 0-10V)
 ケーブルの長さの変更も可能です。

センサー部

照度変換器センサー部

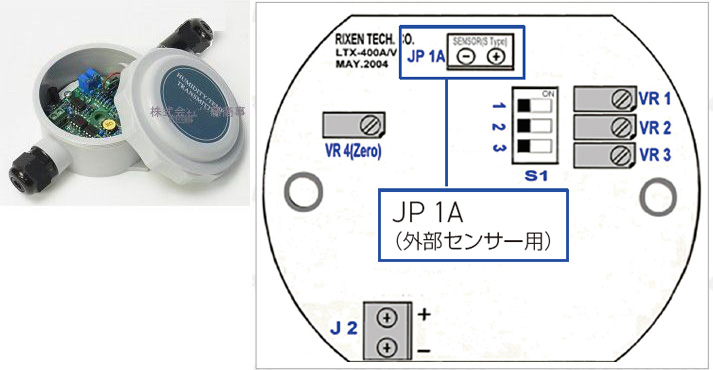

変換器

照度変換器

照度変換器(伝送器)LXT-401Aの仕様

測定範囲 0-2000lx 0-20,000lx 0-200,000lx
精度 ±3% FS(設定レンジにて)
応答速度 300ms
出力信号 4~20mA 2端子
供給電圧 12~40V DC  *別途電源(約1W以上)が必要です。
筺体部 ABSプラスチック防水エンクロージャー(IP65)
使用環境温度 -20~+55℃
サイズ, 重量

【変換器】
約φ90mm ( 最大長さ155mm) x 高さ 54mm 約140g

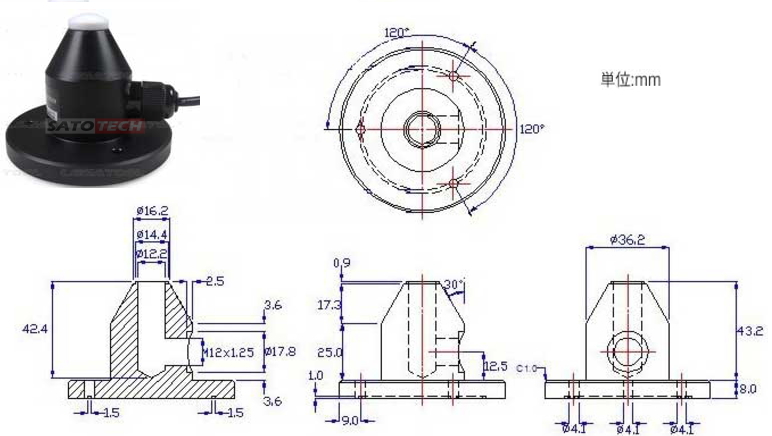

【センサー部】
約φ36/φ72mm x 高さ56mm ( 受光部φ16mm) 約130g
【センサーケーブル長】
約2m

販売元 株式会社佐藤商事 日本正規代理店
修理や不具合点検など、弊社にお気軽にご相談ください。

※ケーブルは、別途手配願います。

デジタル表示器の特長

初期設定では、0-20,000lx (0-20万lxに変更可能)

・48×96mm 標準DINサイズ
・文字高18mmの見やすい5桁LEDディスプレイ
・4-20mAからA/D変換によるデジタル表示
・設定機能で測定範囲の変更可能
・アナログ出力1点(1~5V、4~20mAなど)
・アラーム出力あり
・リレー出力2段設定(AC125V/0.3A(負荷)、DC30V/1A(負荷))
・入力電源:AC100V~240V
・出力電源:DC12VまたはDC24V
・電源ケーブル付属
・簡明な設定機能

デジタル表示器の仕様

表示部 メイン:赤色/緑色 7セグメントLED(18mm)
表示範囲
極性表示
-19,999~99,999 ※リーディングゼロサプレス
極性が負の時:マイナス(-)を表示
入力信号 直流電流(アナログ 4~20mA)
出力信号 ・アナログ出力×1点  直流電圧/直流電流
・リレー出力 判定 2段設定  接点出力・・・AC125V 0.3A/DC30V 1A
電源 AC100~240V
許容差 ±0.1%fs+1digit
使用温湿度 0~50℃  35~85%RH
表示桁数 5桁

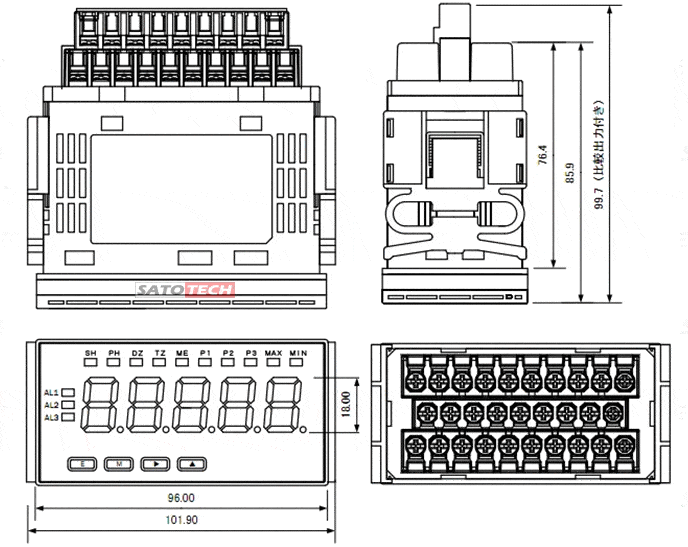

パネル寸法(HW) 48×96mm
外形寸法(HWD) 48×96×99.7mm
質量(重量) 約250g
適合規格 EN61326-1  EN61010-1
センサー電源 DC24V ±10% 50mA 供給対応

※200,000lxレンジは、200klxでの表示になります。
