ミツトヨ

ラチェットシンブルマイクロメータ M317,M327 [ミツトヨ]

クリックすると縮小します

ラチェットシンブルマイクロメータ M317,M327 [ミツトヨ]

画像をクリックすると拡大します

校正書類の発行可(有償)

片手での操作に不慣れな方でも測定結果にばらつきのない安定した測定を可能にするラチェットシンブル機構を採用しています

注文FAX お問合せ 見積依頼 校正付見積依頼
製品名 コードNo. 価格
商品コード KM-M317-25
ラチェットシンブルマイクロメータM317-25
102-701 税別 7,582円
(税込 8,340円)
商品コード KM-M327-25
ラチェットシンブルマイクロメータM327-25
102-707 税別 8,818円
(税込 9,699円)

ラチェットシンブルマイクロメータ M317,M327の特長

内部構造

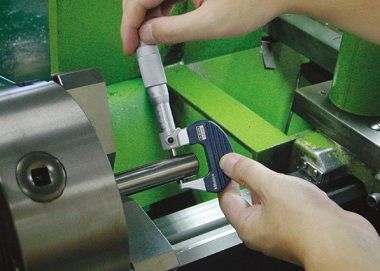

片手での操作に不慣れな方でも測定結果にばらつきのない安定した測定を可能にするラチェットシンブル機構を採用しています。

シンブル部、スピーダ部どちらでもラチェット操作が可能です。

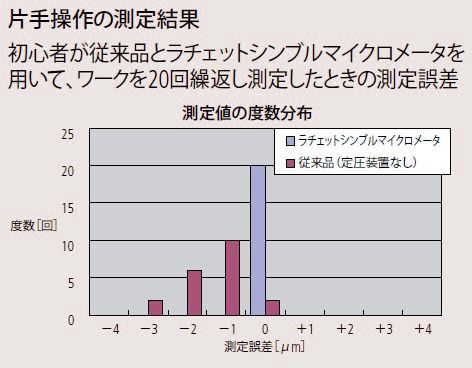

測定結果の最大誤差とばらつきを大きく改善

ラチェット機構による測定軸方向への微振動で、安定した測定を実現しています。

ラチェットシンブルマイクロメータ M317,M327の仕様

共通仕様

  • 器差:±2μm
  • 平面度:0.6μm
  • 平行度:2μm
  • 測定力:5~10N
コードNo. 符号 測定範囲
(mm)
目量
(mm)
質量
(g)
102-701 M317-25 0~25 0.01 180
102-707 M327-25 0.001


ラチェットシンブルマイクロメータ M317,M327の外観寸法図
