直進式歯厚マイクロメータ PDM-MX・PDM 【ミツトヨ】

クリックすると縮小します

直進式歯厚マイクロメータ PDM-MX・PDM 【ミツトヨ】

画像をクリックすると拡大します

校正書類の発行可(有償)

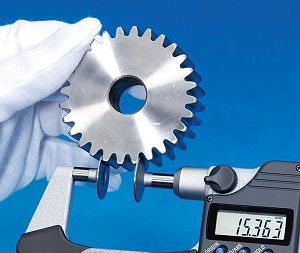

平歯車、はすば歯車の「またぎ歯厚」を測定します
■スピンドルは直進式
■定圧装置付

注文FAX お問合せ 見積依頼 校正付見積依頼
製品名 コードNo. 価格
商品コード KM-PDM-25MX
直進式歯厚マイクロメータ PDM-25MX
369-250-30 税別 34,425円
(税込 37,867円)
商品コード KM-PDM-25
直進式歯厚マイクロメータ PDM-25
169-201 税別 26,685円
(税込 29,353円)

直進式歯厚マイクロメータ PDM-MX・PDMの特長

直進式歯厚マイクロメータ PDM-MX・PDM
  • 平歯車、はすば歯車の「またぎ歯厚」を測定します。
  • スピンドルは直進式
  • 歯車ピッチの測定可能範囲は0.5~6モジュール(CLM-DK(B)は0.4~3モジュール)です。
  • 定圧装置付
  • 基点調整用基準棒付(測定範囲0~25mmは除く。)

直進式歯厚マイクロメータ PDM-M・PDMの仕様

コードNo. 符号 測定範囲
(mm)
最小表示量
(mm)
測定子直径
(mm)
器差
(μm)
平面度
(μm)
平行度
(μm)
デジマチック(LCD)
369-250-30 PDM-25MX 0~25 0.001 Ø20 ±4 1 4
369-251-30 PDM-50MX 25~50
369-252-30 PDM-75MX 50~75 ±6 6
369-253 PDM-100M 75~100
クイックマイクロ(LCD)
369-411 PDM-30QM 0~30 0.001 Ø14.3 ±4 1 4
369-412 PDM-55QM 25~55
ソフトタッチマイクロ(LCD)
227-221 CLM1-15DK 0~15 0.001 Ø14.3 ±4 1 3
227-223 CLM2-10DKB 0~10
アナログ
169-201 PDM-25 0~25 0.01 Ø20 ±4 1 4
169-202 PDM-50 25~50
169-205 PDM-75 50~75 ±6 6
169-207 PDM-100 75~100

直進式歯厚マイクロメータ PDM-M・PDMの外観寸法図

直進式歯厚マイクロメータ PDM-MX・PDMの寸法図
