マイクロメータヘッド（標準形）MHC-6.5/13 ショートストローク [ミツトヨ]
クリックすると縮小します
![マイクロメータヘッド（標準形）MHC-6.5/13 ショートストローク [ミツトヨ]](https://satosokuteiki.com/cache/images/L2l0ZW1zLzE2NTIvbWhjMWltZy5qcGc=.jpg)
画像をクリックすると拡大します
校正書類の発行可(有償)
ストロークに対し、全長を抑えた設計（太くて短い設計）で機械への組込みもスペースをとりません
測定範囲 0～6.5mm, 目量 0.01mm, 器差 ±2μm
注文FAX
お問合せ
見積依頼
校正付見積依頼
| 製品名 | コードNo. | 価格 |
|---|---|---|
|
商品コード KM-148-301
マイクロメータヘッド MHC1-6.5C 148-301
|
148-301 |
税別 4,240円 （税込 4,664円） |
|
商品コード KM-148-302
マイクロメータヘッド MHC2-6.5C 148-302
|
148-302 |
税別 4,690円 （税込 5,159円） |
マイクロメータヘッド（標準形）MHC-6.5/13 ショートストロークの仕様
| MHC-6.5 | MHC-13 | |||||
|---|---|---|---|---|---|---|
| シンブルの外径（mm） | シンブルの外径（mm） | |||||
| φ15 | φ20 | φ29 | φ15 | φ20 | φ29 | |
| ストレートステム 先端平面 |
No.148-301 MHC1-6.5C |
No.148-303 MHC1-6.5M |
No.148-305 MHC1-6.5G |
No.148-307 MHC1-13C |
No.148-309 MHC1-13M |
No.148-311 MHC1-13G |
| 標準価格 | 4,830円 | 5,840円 | 7,000円 | 5,080円 | 6,090円 | 7,250円 |
| ナット付ステム 先端平面 |
No.148-302 MHC2-6.5C |
No.148-304 MHC2-6.5M |
No.148-306 MHC2-6.5G |
No.148-308 MHC2-13C |
No.148-310 MHC2-13M |
No.148-312 MHC2-13G |
| 標準価格 | 5,340円 | 6,360円 | 7,500円 | 5,590円 | 6,610円 | 7,760円 |
| ストレートステム 先端球面（SR4） |
No.148-313 MHC3-6.5C |
- | - | - | - | - |
| 標準価格 | 5,330円 | - | - | - | - | - |
| ナット付ステム 先端球面（SR4） |
No.148-314 MHC4-6.5C |
- | - | - | - | - |
| 標準価格 | 5,840円 | - | - | - | - | - |

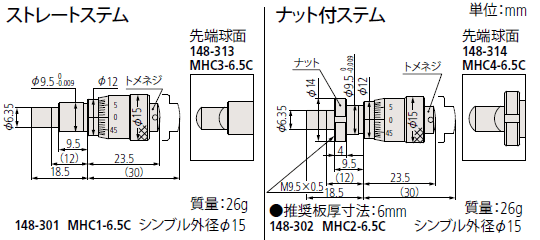

マイクロメータヘッド（標準形）MHC-6.5/13 ショートストロークの外観寸法図
