ミツトヨ
標準形ダイヤルゲージ 目量0.001・0.005mmタイプ [ミツトヨ]
クリックすると縮小します
![標準形ダイヤルゲージ 目量0.001・0.005mmタイプ [ミツトヨ]](https://satosokuteiki.com/cache/images/L2l0ZW1zLzE2ODkvMDAwMWltZy5qcGc=.jpg)
画像をクリックすると拡大します
校正書類の発行可(有償)
外枠の外径φ57mm、目量0.001・0.005mmの標準形ダイヤルゲージ
全機種リミット針、外枠クランプが標準付属 | 外枠クランプ、リフティングレバー（オプション）は左右どちらにも取付け可能 | 取付け・取外しは工具不要で簡単
注文FAX
お問合せ
見積依頼
校正付見積依頼
| 製品名 | コードNo. | 価格 |
|---|---|---|
|
商品コード KM-2109S-10
標準形ダイヤルゲージ 2109S-10
|
2109S-10 |
税別 9,360円 （税込 10,296円） |
|
商品コード KM-2109SB-10
標準形ダイヤルゲージ 2109SB-10
|
2109SB-10 |
税別 9,360円 （税込 10,296円） |
|
商品コード KM-2110S-10
標準形ダイヤルゲージ 2110S-10
|
2110S-10 |
税別 11,860円 （税込 13,046円） |
|
商品コード KM-2110SB-10
標準形ダイヤルゲージ 2110SB-10
|
2110SB-10 |
税別 11,860円 （税込 13,046円） |
|
商品コード KM-2113S-10
標準形ダイヤルゲージ 2113S-10
|
2113S-10 |
税別 12,880円 （税込 14,168円） |
|
商品コード KM-2119S-10
標準形ダイヤルゲージ 2119S-10
|
2119S-10 |
税別 17,440円 （税込 19,184円） |
|
商品コード KM-2119SB-10
標準形ダイヤルゲージ 2119SB-10
|
2119SB-10 |
税別 17,440円 （税込 19,184円） |
|
商品コード KM-2124S-10
標準形ダイヤルゲージ 2124S-10
|
2124S-10 |
税別 9,280円 （税込 10,208円） |
|
商品コード KM-2124SB-10
標準形ダイヤルゲージ 2124SB-10
|
2124SB-10 |
税別 9,280円 （税込 10,208円） |
標準形ダイヤルゲージ 目量0.001・0.005mmタイプの仕様
| コードNo. （耳金付裏ぶた） |
コードNo. （平裏ぶた） |
目量 (mm) |
測定※1 範囲 (mm) |
目盛 仕様 |
長針 1回転 (mm) |
任意の 1/10回転 指示 誤差 (μm) |
任意の 1/2回転 指示 誤差 (μm) |
任意の 1回転 指示 誤差 (μm) |
全測定 範囲 指示 誤差 (μm) |
戻り 誤差 (μm) |
繰返し 精密度 (μm) |
測定力 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2109S-10 | 2109SB-10 | 0.001 | 1(5) | 0-100-0 | 0.2 | 2 | 3 | 4 | 5 | 2 | 0.5 | 1.5以下 |
| 2110S-10 | 2110SB-10 | 0.001 | 1(5) | ±0-100 | 0.1 | 2 | 3 | 4 | 5 | 2 | 0.5 | 1.5以下 |
| 2113S-10 | 2113SB-10 | 0.001 | 2(5.5) | 0-100-0 | 0.2 | 2 | 4 | 5 | 7 | 2 | 0.5 | 1.5以下 |
| 2118S-10 | 2118SB-10 | 0.001 | 5 | 0-100-100 | 0.2 | 3.5 | 5 | 6 | 10 | 3 | 1 | 1.5以下 |
| 2119S-10 | 2119SB-10 | 0.001 | 5 | 0-100-0 | 0.2 | 3.5 | 5 | 6 | 10 | 3 | 1 | 1.5以下 |
| 2124S-10 | 2124SB-10 | 0.005 | 5 | ±0-50 | 0.5 | 5 | 8 | 9 | 12 | 3 | 3 | 1.5以下 |
※1 測定範囲（ ）内寸法は、フリーストローク（測定範囲含む）です

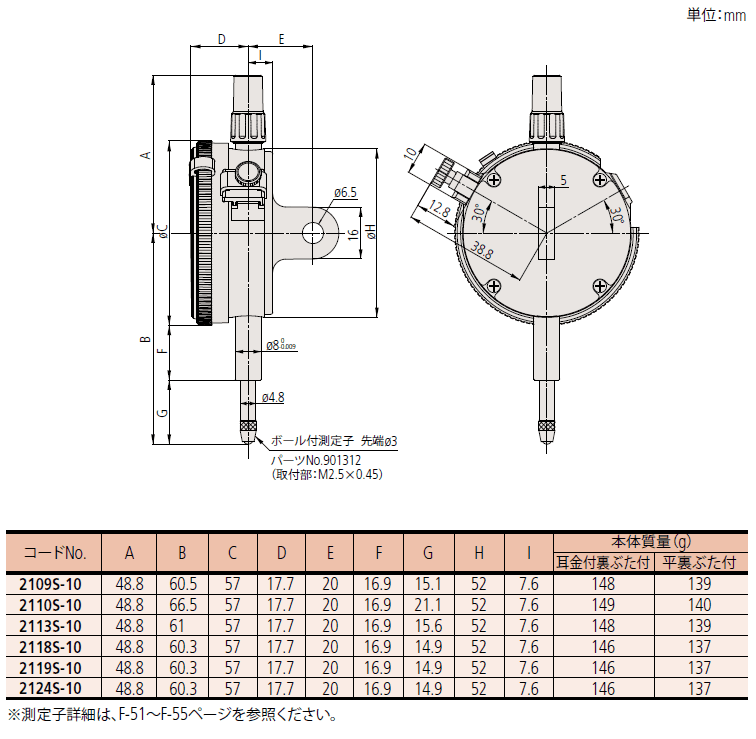

標準形ダイヤルゲージ 目量0.001・0.005mmタイプの外観寸法図
