ミツトヨ

ダイヤルデプスゲージ [ミツトヨ]

クリックすると縮小します

ダイヤルデプスゲージ [ミツトヨ]

画像をクリックすると拡大します

校正書類の発行可(有償)

穴や狭い溝の深さや段差の測定に適しています

注文FAX お問合せ 見積依頼 校正付見積依頼
製品名 コードNo. 価格
商品コード KM-7210
ダイヤルデプスゲージ 7210
7210 税別 15,200円
(税込 16,720円)
商品コード KM-7211
ダイヤルデプスゲージ 7211
7211 税別 20,290円
(税込 22,319円)
商品コード KM-7214
ダイヤルデプスゲージ 7214
7214 税別 22,800円
(税込 25,080円)
商品コード KM-7222
ダイヤルデプスゲージ 7222
7222 税別 7,436円
(税込 8,179円)

ダイヤルデプスゲージの仕様

コードNo. 測定 範囲
(mm)
目量
(mm)
ストローク
(mm)
指示誤差
(μm)
測定力
(N)
ベース寸法
長さ(mm) 幅(mm) 平面度(μm) ダイヤルゲージ取付部
7210 0~10 0.01 10 ±15 1.4以下 40 16 5 1箇所
7211 0~200 63.5
7212 101.6
7213 0~210 30 ±30 2.5以下 63.5
7214 101.6 18
7220 0~200 10 ±15 1.4以下 100 2箇所
7221 150 3箇所
7222 0~10 φ16 1箇所
7223 φ25
7224 φ40
7231 0~200 5 ±15 63.5 16

コードNo. 測定子 継足ロッド 指示器
(ダイヤルゲージ)
標準価格
7210 ニードル測定子付(No.137413) - 2902SB 16,000円
7211 超硬球測定子付
(No.21JAA224)
5本
(10,20,30,30,100mm)
21,400円
7212 23,100円
7213 超硬球測定子付
(No.21JAA225)
3本
(30,60,90mm)
2952SB 22,300円
7214 24,000円
7220 超硬球測定子付
(No.21JAA224)
5本
(10,20,30,30,100mm)
2902SB 23,300円
7221 25,400円
7222 ニードル測定子付(No.137413) - 7,440円
7223 超硬球測定子付
(No.21JAA224)
7,440円
7224 8,080円
7231 5本(10,20,30,30,100mm)
替測定子(No.21JAA226)
1162
(バックプランジャータイプ )
25,100円

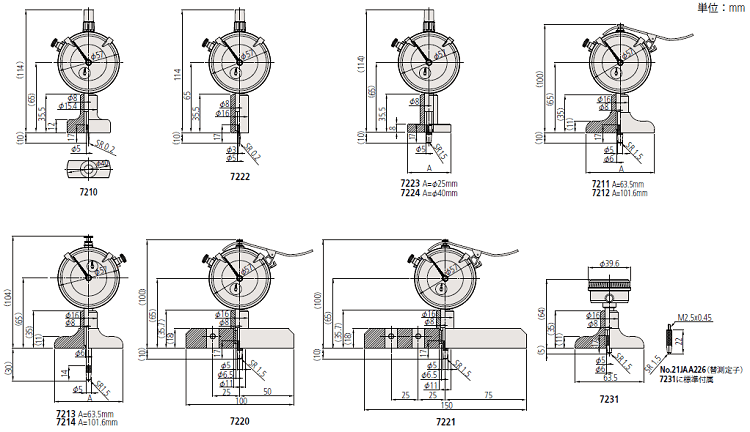

ダイヤルデプスゲージの外観寸法図
