ミツトヨ
シックネスゲージ [ミツトヨ]
クリックすると縮小します
![シックネスゲージ [ミツトヨ]](/upload/items/1731/thicknessimg.jpg)
画像をクリックすると拡大します
校正書類の発行可(有償)
小物部品、紙、フェルトなどの厚みをワンタッチで迅速に測定
測定子・アンビルともにセラミックを使用
ダイヤルゲージは、フレーム一体成形により、前面からの水や油を防ぎます
注文FAX
お問合せ
見積依頼
校正付見積依頼
| 製品名 | コードNo. | 価格 |
|---|---|---|
|
商品コード KM-547-301
シックネスゲージ 547-301
|
547-301 |
税別 21,155円
（税込 23,270円） |
|
商品コード KM-547-401
シックネスゲージ 547-401
|
547-401 |
送料無料
税別 47,500円
（税込 52,250円） |
|
商品コード KM-7301
シックネスゲージ 7301
|
7301 |
税別 7,864円
（税込 8,650円） |
|
商品コード KM-7305
シックネスゲージ 7305
|
7305 |
税別 11,315円
（税込 12,446円） |
|
商品コード KM-7321
シックネスゲージ 7321
|
7321 |
税別 9,091円
（税込 10,000円） |
|
商品コード KM-7331S
シックネスゲージ 7331S
|
7331S |
税別 7,864円
（税込 8,650円） |
シックネスゲージの測定例

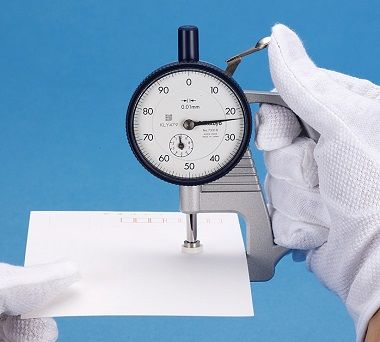

逆押し測定による紙厚の測定

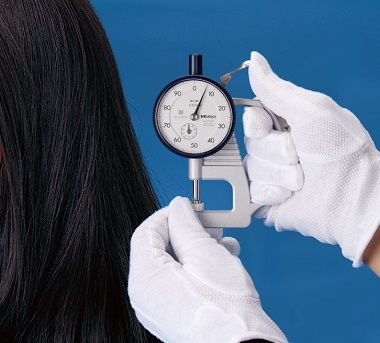

髪の毛の測定
シックネスゲージの仕様
| コードNo. | 目量
（mm） |
測定範囲
（mm） |
差し込み深さ
（mm） |
測定子・アンビル
（mm） |
測定子・アンビル
の平行度（μm） |
指示誤差
（μm） |
測定力
（N） |
質量
（g） |
読取り | 標準価格 |
|---|---|---|---|---|---|---|---|---|---|---|
| 547-301 | 0.01 | 0～10 | 30 | φ10フラット | 10以下 | ±20 | 1.5以下 | 255 | ABSデジマチックインジケータID-CX | 22,300円 |
| 547-321 | 0.01 | 0～10 | 120 | φ10フラット | 10以下 | ±20 | 1.5以下 | 425 | ABSデジマチックインジケータID-CX | 23,100円 |
| 547-401 | 0.001 | 0～12 | 21 | φ6.3フラット（超硬） | 3以下 | ± 3 | 3.5以下 | 280 | ABSデジマチックインジケータID-CX | 50,000円 |
| 7301 | 0.01 | 0～10 | 30 | φ10フラット | 5以下 | ±15 | 1.4以下 | 218 | ダイヤルゲージ2046SB | 7,860円 |
| 7305 | 0.01 | 0～20 | 30 | φ10フラット | 5以下 | ±20 | 2.0以下 | 236 | ダイヤルゲージ2050SB | 11,900円 |
| 7321 | 0.01 | 0～10 | 120 | φ10フラット | 5以下 | ±15 | 1.4以下 | 377 | ダイヤルゲージ2046SB | 9,090円 |
| 7323 | 0.01 | 0～20 | 120 | φ10フラット | 5以下 | ±22 | 2.0以下 | 371 | ダイヤルゲージ2050SB | 13,200円 |
| 7327 | 0.001 | 0～1 | 30 | φ10フラット | 5以下 | ± 5 | 1.5以下 | 230 | ダイヤルゲージ2109SB-10 | 13,900円 |
| 7331S（軽量タイプ） | 0.01 | 0～10 | 25 | φ10フラット | 5以下 | ±20 | 1.4以下 | 140 | ダイヤルゲージ・フレーム一体形 | 7,860円 |
シックネスゲージの外観寸法図
