ホダカ(HODAKA) 燃焼排ガス分析計HT-1300X
クリックすると縮小します
画像をクリックすると拡大します
校正書類の発行可(有償)
排ガスの酸素濃度・一酸化炭素濃度計【佐藤商事はメーカー(HODAKA ホダカ㈱)と協力して全国へ対応してます。安心のアフターサービス】
計測項目:酸素濃度(O2)、一酸化炭素濃度(CO Ｈ2補償付)、燃焼排ガス温度、周囲温度
演算項目:二酸化炭素濃度(CO2)、燃焼効率、排ガス損失、燃焼空気比、O2換算CO値、露点
送料/代引手数料無料 本体のみ
注文FAX
お問合せ
見積依頼
校正付見積依頼
注文FAX
お問合せ
見積依頼
校正付見積依頼
| 製品名 | 価格 |
|---|---|
|
商品コード G-HT1300X
納期を確認下さい
ホダカ(HODAKA) 燃焼排ガス分析計HT-1300X
※販売終了。後継機種はHT-1300Z。お見積ご依頼ください。
|
税別 169,500円 （税込 186,450円） |

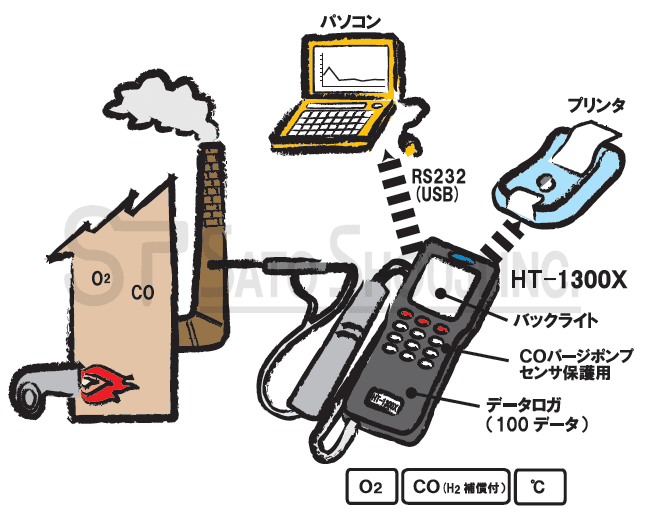

ホダカ(HODAKA) 燃焼排ガス分析計HT-1300Xの特長
バックライト付の見やすいディスプレイ
計測画面は４項目/８項目の切替表示ができます。
ＣＯパージポンプの搭載可能
急激にＣＯ濃度が上昇する場合に備えて、 計測を継続させながらＣＯセンサ保護を行う パージポンプをオプションで塔載可能です。
圧力計測
圧力計測（ドラフト圧力・差圧・空気圧・ガス圧等） が オプションで可能です。
ホダカ(HODAKA) 燃焼排ガス分析計HT-1300Xの用途
- オイルバーナ、ガスバーナの燃焼管理
- 温水、蒸気等の各種ボイラのメンテナンス
- ガラス炉、溶接炉等の各種工業炉の熱管理計器として
- その他、油やガスを燃焼する設備の排ガス、熱管理計測用として幅広く利用
ホダカ(HODAKA) 燃焼排ガス分析計HT-1300Xの仕様
| 計測項目 | ||
|---|---|---|
| O2 酸素濃度 |
計測範囲 | 0 ～ 20.9vol.% |
| 精度 | ±0.2vol.% | |
| 分解能 | 0.1vol.% | |
| 応答時間 | 20 秒以内 | |
| CO（H2 補償付）*1 一酸化炭素濃度 |
計測範囲 | 0 ～ 2000ppm ( 最大許容範囲 10000ppm) |
| 精度 | ±10ppm または計測値の±5% (0 ～ 2000ppm)*2 計測値の±10% (2001 ～ 10000ppm) | |
| 分解能 | 1 ppm | |
| 応答時間 | 40 秒以内(0～2000ppm) 60 秒以内(2001～10000ppm) | |
| 圧力*3 | 計測範囲 | ±100 hPa |
| 精度 | F.S.±2% | |
| 分解能 | 0.01 hPa | |
| 排ガス温度 | 計測範囲 | 0 ～ 650℃ 0 ～ 1100℃ （プローブチューブによる） |
| 精度 | 計測値=0 ～ 100℃: ±2℃ 計測値=100℃～ : 計測値の±2% | |
| 分解能 | 0.1℃(0 ～ 999.9℃) 1℃(1000 ～ 1100℃) | |
| 周囲温度*3 | 計測範囲 | 0 ～ 100℃ |
| 精度 | ± 2℃ | |
| 分解能 | 0.1℃ | |
| 演算項目*4 | ||
| CO2 | 0 ～ CO2Max （O2 からの演算） | |
| O2 換算値 | 0 ～演算値 （O2 は設定可能） | |
| 燃焼空気比 | 1.00 ～ 9.99 | |
| 排ガス損失 | 0 ～ 99.9% | |
| 燃焼効率 | 0 ～ 100% | |
| 露点 | 0 ～ 100℃ | |
| mg/m3 | - | |
| 燃料 | ||
| 13A、6C、LPG、 灯油、軽油、A 重油、 C 重油、ペレット | ||
| センサ | ||
| O2 | ガルバニ電池 | |
| CO（H2 補償付） | 定電位電解式 | |
| 排ガス温度 | K 熱電対 | |
| 周囲温度 | K 熱電対 | |
| 本体 | ||
| 許容周囲温度 | 作動時：＋0℃～＋45℃ 保管時：－20℃～＋50℃ | |
| ディスプレイ | ドットマトリックス 8 行⇔4 行 表示切替方式 | |
| 外形寸法 | (W×H×D) 80×210×60 mm | |
| 重量 | 約620g | |
| 電源 | AC アダプタ（AC100-240V 50/60Hz DC9V 550mA） 内蔵ニッケル水素充電電池 （最大で連続約8 時間作動） | |
| 標準装備 | ||
| 本体に内蔵 | ポンプ、パソコン用インターフェース（RS232）、 データロガ（100データまで記憶可能）、 赤外線プリンター用インターフェース | |
| 付属品 | ACアダプタ、プローブ（サンプリングホース付）、反射板 ドレンポット、ストラップ、ソフトケース サンプリングプローブHT-1000A (L=180ｍｍ Φ5ｍｍ ～ 650℃ ホース長1500ｍｍ) | |
- *1 H2 成分の入ったガスを計測する場合に誤差が生じないようにする補償付
- *2 精度はどちらか値の大きい方が適用されます。
- *3 オプションの各センサ使用時の仕様となります。
- *4 地域により燃料データが異なる場合がありますので、演算により算出されるデータに誤差が生じる場合があります。
- * 精度につきましては標準ガスを基準としております。

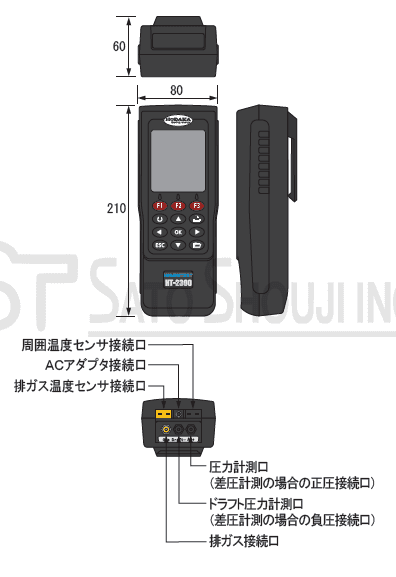

本体の外形図

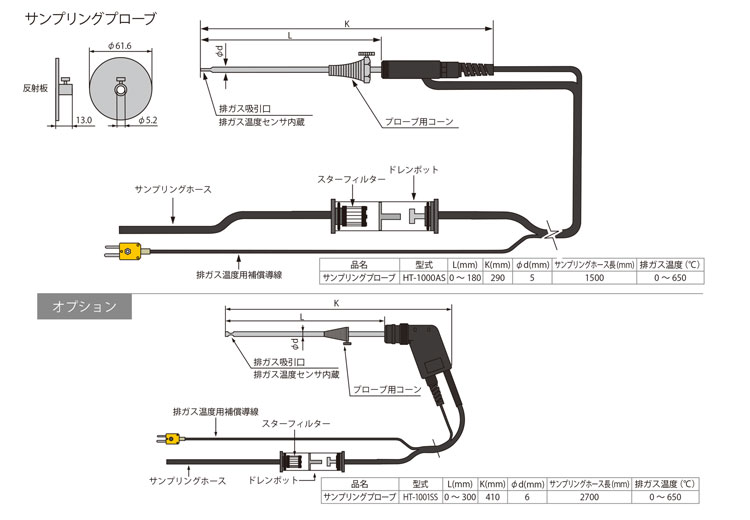

サンプリングプローブの外形図
ホダカ(HODAKA) 燃焼排ガス分析計HT-1300Xのオプション品
| 部品名 | 部品コード | 仕様、その他 |
|---|---|---|
| プローブハンドル | HT-1000A | L=180ｍｍ Φ5ｍｍ ～ 650℃ ホース長1500ｍｍ |
| プローブチューブ （排ガス温度センサ付き） |
HT-7201 | サンプリングホース長2700ｍｍ |
| HT-7231 | L=180ｍｍ Φ5ｍｍ ～ 650℃ | |
| HT-7232 | L=750ｍｍ Φ6ｍｍ ～ 650℃ | |
| 周囲温度センサ | HT-7233 | L=750ｍｍ Φ8ｍｍ ～ 1100℃ |
| 温度用プローブ (Ｋ熱電対) | HT-2305 | 0 ～ 100℃ |
| HT-1251a | Φ3×130L, 0 ～ 950℃, 気体/液体温度 | |
| HT-1252a | Φ1.5×130L, 0 ～ 950℃, 気体/液体温度 | |
| HT-1253a | Φ3×130L, 0 ～ 400℃, 気体/液体/食品用、先尖型 | |
| HT-1254a | 130L, 0 ～ 400℃, 表面/亀裂/気体/液体温度、パドル型 | |
| HT-1255a | Φ4×130L, 0 ～ 650℃, 表面/気体/液体温度 | |
| HT-1256a | 0 ～ 450℃, 表面温度 磁石付 | |
| HT-1257a | 0 ～ 180℃, パイプ/プレート温度 クランプ型 | |
| COパージポンプ | HT-2321 | CO センサ保護 |
| 圧力センサユニット | HT-2303 | 圧力、 差圧、 ドラフト計測 |
| ドラフトプローブ | HT-1050A | L=180mm Φ5mm ホース長3000mm |
| アタッシュケース | HT-2315 | 寸法：340mm×490mm×125mm 重量：3kg |
| 計測ソフト（RS232 通信ケーブル付） | HT-2094 | Online View 2000（推奨OS : Windows XP/7） |
| 計測ソフト（RS232通信ケーブル・USB変換ケーブル付） | HT-2084 | Online View 2000（推奨OS : Windows XP/7） |
| Bluetoothモジュール*5 | HT-2333 | 計測ソフト用 |
| 赤外線プリンター | HT-1610 | ロール紙×1 単3 乾電池4 個付き |
| 赤外線プリンター用ロール紙 | HT-1636 | 5 ロール |
| 圧力切替器 | HT-1100 | 5 箇所の圧力を切替えて計測可能 |
| ピトー管 | HT-3051 | L=300mm Φ6mm |
