超音波厚さ計 UDM-750DL 汎用・データロガー【旧 帝通電子】

クリックすると縮小します

超音波厚さ計 UDM-750DL 汎用・データロガー【旧 帝通電子】

画像をクリックすると拡大します

校正書類の発行可(有償)


超音波厚さ計UDM-750DLは、1台で幅広い用途に対応:標準探触子の他に小径パイプ用、薄板用、高温材用、減衰材用、水中探触子にも対応(別売り)
■金属・ガラス等:鋼・アルミニウム・ステンレス・チタン等
■1/100mmの高精度。
■データロガ:10000点の記録可能。
■10種類の音速テーブルを内蔵 。
■必要な音速をピックアップ

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼 校正付見積依頼
製品名 価格
商品コード K-JN-UDM750DL 納期を確認下さい
超音波厚さ計 UDM-750DL 汎用・データロガー [旧帝通電子] ※データロガー機能あり。試験成績書付。校正証明書、トレーサビリティ体系図は別途お見積。
税別 418,000円
(税込 459,800円)

超音波厚さ計 UDM-750DL 汎用・データロガー【旧 帝通電子】の特長

  • データロガ内蔵
  •  10,000点の記録容量を持ち、USBによりパソコンへのデータのセーブが可能です。

  • 暗い所でも明るい表示
  •  大型で見易い液晶表示板に背面EL照明を採用、明るく鮮明な表示です。

  • 簡単な操作
  •  零点調整、キャリブレーション、音速の設定など全ての操作は簡単にできます。

  • 1台で幅広い用途に対応
  •  標準探触子の他に小径パイプ用、薄板用、高温材用、減衰材用、水中探触子にも対応できます。

  • 標準探触子で0.8mmから
  •  標準探触子で鋼板0.8mmから、薄板用探触子(オプション)で0.4mmからの厚さ測定が出来ます。

  • 測定に適合した音速をメモリー&ピックアップ
  •  10種類の音速を設定メモリー出来ますので、必要な音速をピックアップして測定が出来ます。

超音波厚さ計 UDM-750DL 汎用・データロガー【旧 帝通電子】の用途

  • 金属・ガラス・樹脂の厚さ測定に
  •  (1)板・容器・パイプ・成型品の厚さ測定

  • 保守・検査用として(液体等の内容物が入っていても測定可能)
  •  (1)タンク・圧力容器・熱交換器の厚さ測定

     (2)パイプライン・プラン卜配管の保守・点検

     (3)仮設用パイプの厚さ測定

     (4)その他の容器・パイプの厚さ測定

  • 製品の検査、品質管理用として
  •  (1)板材の厚さ測定および二枚割れの検査

     (2)バルブ、成型品の厚さ測定

     (3)機械加工部品の寸法検査

     (4)鋳鍛鋼品の品質管理

  • 接合状態の検査用として
  •  (1)板の重ね溶接部の接合状態

     (2)クラッド材の接合状態

  • その他
  •  (1)厚板鋼材のラミネーション検査

     (2)材質の音速測定

    超音波厚さ計 UDM-750DL 汎用・データロガー【旧 帝通電子】の仕様

    表示部 液晶デジタル方式
    測定方式 パルス反射式
    使用周波数 2~5MHz
    表示桁数 4桁
    厚さ測定方式 R-B1
    測定範囲 0.8~250mm(鋼)
    最小表示単位 0.01mm(99.99mmまで)
    精度 測定範囲       精度    誤差
    0.8~40.00mm   0.01mm   ±0.02mm
    40.01~99. 99mm  0.01mm   ±0.03mm
    100.0mm以上     0.1mm   ±0.5%
    音速設定数 10種類(登録変更可能)
    音速調整範囲 500-9999m/sec
    データロガ容量 10,000点
    表示回数 1回/秒
    照明ランプ ELバックライト方式
    ローバッテリー表示 マー力一表示
    カップリング表示 マー力一表示
    パワーオフ 自動(測定中断後約3分後OFF)
    電源 単3アルカリ乾電池1本
    外形寸法 W87×H160×D30mm
    本体重量 本体約270g、探触子60g
    使用温度範囲 -10℃~+50℃
    標準付属

    ・UDM-750DL本体・探触子T528B型 5Z10/2NDTケーブル0.8m付

    ・探触子ホルダー・校正用試験片(2mm)

    ・電池・油さし(30ml用)

    ・携帯用アタッシュケース

    ・取扱い説明書・試験成績書

    ・データ転送用USBケーブル・データ転送用ソフト

    *mm単位の数値は、全て鋼換算で表示しています。

    超音波厚さ計 UDM-750DL 汎用・データロガー【旧 帝通電子】のオプション

    価格と納期は、お見積りを・・・・・

    ●小径パイプ用探触子T529B型 5Z10/2NDTケーブル(ケーブル一体型)5MHz/φ14/測定範囲1.0-5.0mm

    外形Φ10mm肉厚1.0mm~外形Φ25mm肉厚5.0mm

    外形Φ15mm肉厚2.0mm以上は標準探触子を使用可能

    ●薄板用探触子 T561型10Z6/2NDT(ケーブル一体型)10MHz/φ8/測定範囲0.4-10.0mm

    ●鋳鉄用探触子 3533LB型 2Z5x10NDT  2MHz/φ20/測定範囲5-20mm

    ●高温用探触子 3533KB型 5Z5x10NDT  5MHz/φ20/測定範囲3-15mm 最大300℃

    ●高温用探触子 3533KB型 3Z5x10NDT  3MHz/φ20/測定範囲5-50mm 最大300℃

    ●水中探触子 3583型 3Z10x2NDT(25mケーブル一体型)3MHz/φ35/測定範囲5-35mm 水深20m

こちらの製品もいかがですか?- 関連製品 -

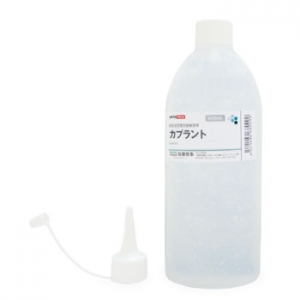

カプラント超音波用接触媒質 (グリセリンペースト400ml)

超音波厚さ計用のオプション製品です。 ほとんどの用途の厚さ測定に不可欠で、探触子(プローブセンサ)と試験体の間の結合を可能にします。

カプラント接触媒質高温用(300ml)

超音波厚さ計用カプラント

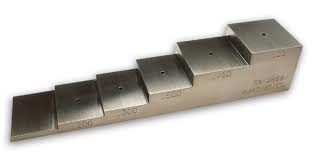

サトテック ステップ試験片 6段 6ST/1-20 (UM-1D・2D用)
