リオン ピストンホン　NC-72A

クリックすると縮小します

リオン ピストンホン　NC-72A

画像をクリックすると拡大します

校正書類の発行可(有償)

ピストンホンNC-72Aは音圧レベル 114dB、250Hz の音を発生させる基準音源

ピストンには摩擦が小さい特殊樹脂を採用し、潤滑油を使用せずに初期性能を約2000時間維持することが可能
■±0.15dB以内の精度で校正が可能
■広い温湿度範囲内で使用可能
■研究室の標準音源や、現場での騒音計校正音源として使用可能

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼 校正付見積依頼
製品名 価格
商品コード K-RI-NC72A
リオン ピストンホン　NC-72A　音響校正機は新型式承認の騒音計に必須 		税別 283,000円
（税込 311,300円）

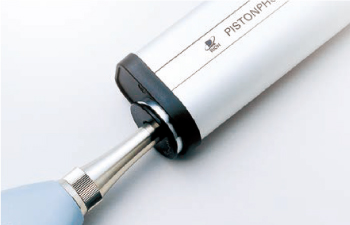

リオン ピストンホン　NC-72Aの使用方法

ピストンホン　NC-72Aの使用方法
  • カプラにマイクロホンを、ゆっくり最深部まで挿入します。
  • 電源スイッチを入れるだけで、マイクロホンの振動膜に一定音圧レベルを加えることができます。
  • 1/2および1/4インチマイクロホンは、カプラ部分に付属のアダプタを取り付けて使用します。

気圧との関係

ピストンホン　NC-72A気圧との関係
  • NC-72Aは101.325kPaの大気圧で、114dB（公称）の音圧レベルの音を発生させるように設計されています。
  • 気圧によって補正をしなければならないことがあり、気圧計を付属しています。

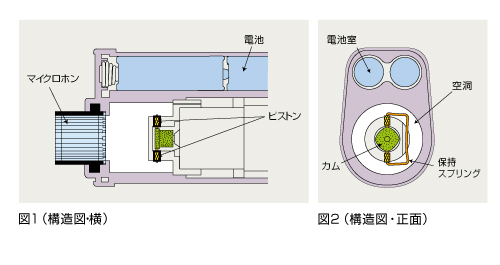

リオン ピストンホン　NC-72Aの動作原理

ピストンホン　NC-72A動作原理
  • 2個のピストンは精密モータの軸に直結されたカムにより対称的に駆動されます（図1、図2）。
  • カムはピストンが正確な正弦波運動をするように、独特の形状に設計されています。
  • ピストンには摩擦が小さい特殊樹脂を採用し、潤滑油を使用せずに初期性能を約2000時間維持することができます。

リオン ピストンホン　NC-72Aの仕様

適合規格 JIS C 1515：2004（IEC 60942：2003）クラス LS/C、クラス１/C
適用マイクロホン 1、1/2、1/4インチ
公称音圧レベル 114 dB
指定音圧レベルの許容限度±0.15 dB（101.325 kPa）
周波数 250 Hz ±1 ％
全ひずみ率 2.5 ％以下
使用温湿度範囲 －10 ℃～＋55 ℃（電池含む）
10 ％～90 ％ RH（結露のないこと）
電池 単3形乾電池6本　連続約13時間（アルカリ電池）
大きさ・重さ 約62（H）×170（W）×44（D）mm・約740 g（電池含む）

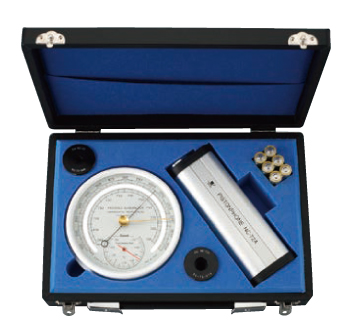

付属品 気圧計 ×1
1/2インチアダプタ ×1
1/4インチアダプタ ×1
単3形乾電池（アルカリ電池）×6
キャリングケース ×1
