Jスコープ バリ検査用工業用内視鏡QV Φ5.4mm

クリックすると縮小します

Jスコープ バリ検査用工業用内視鏡QV Φ5.4mm

画像をクリックすると拡大します

■Ø20mm程度の細径管内の観察が可能
■ボタン操作によるナイトビジョン機能と回転機能
■視野角:広角90°  ■焦点距離:1cm~10cm

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼
製品名 直径 長さ 価格
商品コード P-QV-HYC54121
標準在庫
Jスコープ バリ検査用工業用内視鏡 Φ5.4mm 長さ1m QV-HYC54121 本体3年保証 ※高屈曲・細管エルボ用スプリングチューブ採用
5.4mm 1m 税別 120,000円
(税込 132,000円)

QVの本体に、3年保証がつくようになりました。

※ケーブル・付属品・消耗品を除く

Jスコープ バリ検査用工業用内視鏡QV Φ5.4mmの特長

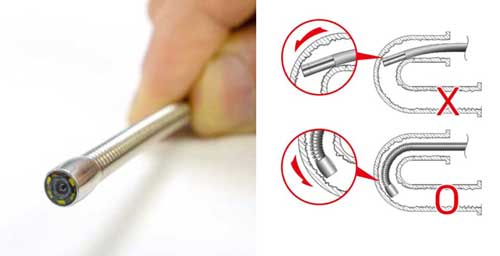

Ø5.4mmADVキャストケーブルの特長 Ø5.4mmADVキャストケーブルの特長

小さなカメラ先端部が曲りの多いパイプやエンジン、機械内部検査に威力を発揮します。


  • エンジン鋳造、自動車生産業界で人気の機種!
  • 細径の切削穴や加工穴のバリ検査にスグレモノ。
  • 強固なメタル接続仕様で圧倒的な堅牢性。
  • 検査現場のプロの要望に応える業界トップクラスの高い機能性 。
  • 見やすい3.5インチカラー液晶モニター!ボタンひとつで簡単に録画(動画・静止画)、その場で再生も可能。検査中のライブ映像をTVモニタに映し、多人数で確認することもできます。
  • ケーブルは、防塵防水IP67+耐油なので、配管・エアコン・機械内部・床下・天井などの様々な検査に対応可能。
  • 複数本を持ち、用途に合わせて簡単に交換できます。明るさの調整が可能な光量調整機能を搭載!大容量バッテリーで2時間充電で4時間駆動を実現。2倍ズーム・ミラー反転機能つきです。
  • 2012年6月水質汚濁法の改正!配水管の点検に活躍してます。

Jスコープ バリ検査用工業用内視鏡QV Φ5.4mmで観察した画像

鋳物検査用工業用内視鏡PRO3EX Ø5.4mm 鋳物検査用工業用内視鏡PRO3EX Ø5.4mm 鋳物検査用工業用内視鏡PRO3EX Ø5.4mm 鋳物検査用工業用内視鏡PRO3EX Ø5.4mm

工業用内視鏡QVの特長

現場でモニターを見ながら確認、SDカードで動画・静止画保存が可能

デジカメ感覚の簡単操作で、モニタを見ながらその場で確認。

驚くほどの鮮明な画像

高画質カラー3.5インチの液晶モニターは、驚くほどの鮮明な画像として映し出すことが可能です。
デジタルズーム機能搭載で、3倍、5倍の拡大表示も可能。



単3電池駆動で、航空輸送も可能

単3電池駆動採用により、航空輸送も可能になりました。
海外利用者、航空関係の企業にも続々と採用されています。

※連続駆動時間は約4時間


防塵防水・強化ガラスディスプレイ採用

本体はIP55規格の防塵防水を採用。圧倒的な堅牢性を備えています。
また、TFTディスプレイは強化ガラスを採用しており、油やひっかきキズからも強力に保護されます。

ケーブルは防塵防水IP67相当。
ガソリン、潤滑油、軽油、機械油が付着しても大丈夫です。



予備のケーブルがあれば万が一の時にも安心。

用途に応じて交換ができるのでランニングコストが削減

外径や長さ、用途の異なる豊富なケーブルのラインアップ

 直径4.0mm、5.5mm、8.5mm

 直径4.9mmスイッチ型、近焦点ケーブル5.5mm接写式

 先端可動式直径6.0mm

 管内検査カメラ:長さ22m・10m

着脱交換式内視鏡ケーブルのみの販売はこちら >>>

 下をクリックすると動画で紹介。音が出ます。

Ø5.4mmADVキャストケーブルの特長

Ø5.4mmADVキャストケーブルの特長

小さなカメラ先端部が曲りの多いパイプやエンジン、機械内部検査に威力を発揮します。

防水工業用内視鏡QV 本体の仕様

製品型番 QV
防水規格 IP55(※1)
ディスプレイ 3.5インチTFT LCDモニター(QVGA)
電池寿命 約4時間(管内検査カメラ使用時は約3時間)
記録媒体 SDカード(最大32GBまで対応)
静止画記録形式(サイズ) JPEG(640×480)
動画記録形式(サイズ) AVI(640×480)
動画フレーム・レート:30fps
ビデオ出力形式 NTSCまたはPAL
インターフェイス USB端子(Mini-B)/AV出力
対応言語 日本語、英語、その他
使用環境温度/湿度 0~60°C / 90%RH未満
保管環境温度/湿度 0~60°C / 90%RH未満
本体サイズ 140 mm(長さ)× 116 mm(幅)× 42 mm(厚さ)
付属品 付属品取扱説明書、SDカード、キャリングケース(※2)、テスト電池
USBケーブル、AVケーブル、電池カバーネジ、ハンドストラップ

(※1)防水性能を確実にするには、電池カバー、USB端子カバー、SDカード挿入口とAV出力端子のカバーがしっかりと取り付けられた状態であることを確認してください。
(※2)管路点検カメラQV-PS10(よろずや君)セットにはキャリングケースは付属しません。

5.4mm バリ検査ケーブルの仕様

プローブヘッド径と長さ Ø5.4mm  7.0mm
プローブ径と長さ Φ5.0mm  1メートル
プローブヘッド材質 ステンレス鋼
プローブ材質 ステンレス鋼スプリングチューブ
光源 高輝度白色LED5灯
視野角(FOV) 90°
焦点深度(DOF) 1cm~10cm
ビデオ解像度 640×480ピクセル
ボタン ナイトビジョン、回転
使用温度 0℃~60℃
保管温度 0℃~60℃
防塵・防水規格 IP67相当(コントロールユニットを除く)
耐油

・エンジンオイル ・自動車ブレーキオイル ・無鉛ガソリン ・ディーゼル油
・トランスミッションオイル ・灯油 ・洗浄液(ガラス) ・食用植物油
・航空用燃料油 ・油圧油 ・タービンオイル ・不凍剤 ・エタノール

注意:ケーブル先端部を1m以内30分未満でご使用ください。
他の油の場合はお問合せください

※ 含まれている成分によっては、該当する可能性がございますので、ご確認ください。

寸法 H129mm×W34mm×D30.5mm(コントロール部)
重量 約140g
対象機種 工業用内視鏡 PRO3EX、QV
付属品 本体、ケーブル、AVケーブル、USBケーブル、SDカード4GB、単3アルカリ電池、キャリングケース
