高屈曲先端可動式工業用内視鏡QV Φ6.0mm 1方向【J-SCOPE】
クリックすると縮小します
画像をクリックすると拡大します
見る・記録する・使うのすべてが快適性能。

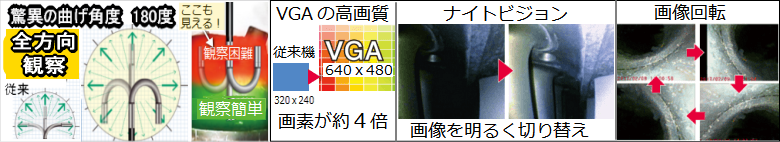

■曲げ角度180度/1方向 真うしろまで観察可能！！
■メタルブレード加工
■軽量コントローラー 作業者の負担を軽減
■VGAの高画質:従来機の4倍
■画像回転機能
■ナイトビジョン
■SDカード記録
■軽量300ｇの本体
■防塵防水IP55の本体
■3.5インチモニタ
■単3乾電池で4時間駆動
■デジタルズーム
■回転・反転

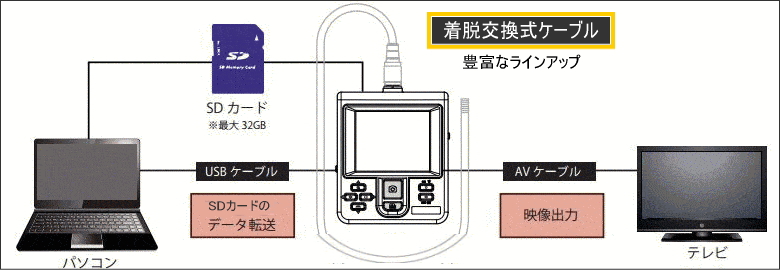

■ビデオ出力
■USBデータ転送
■ケーブル交換式
■耐油式防水ケーブル
■堅牢なケーブル接続部
注文FAX
お問合せ
見積依頼
| 製品名 | 直径 | 長さ | 価格 |
|---|---|---|---|
|
商品コード P-QV-HYA60101
高屈曲先端可動式工業用内視鏡QV Φ6.0mm 1方向 1m【J-SCOPE】
標準在庫
|
6.0ｍｍ | 1ｍ |
税別 180,000円
（税込 198,000円） |
X1000PLUSの本体に、3年保証がつくようになりました。※ケーブル・付属品・消耗品を除く
コントローラつき先端可動式ケーブルで作業効率アップ
とにかく軽いので検査者の負担が少なく作業効率がアップします。
約400g (1mケーブルの場合) の軽量コントローラーは便利。
これは、便利！手を離してもコントローラが戻らない！
ロックをかけなくても、先端可動部は、止まります。
しっかり固定させたい時には、ロックができます。
暗いタンクや天井裏、パイプなどで奥行きのあるものを検査する場合、ナイトビジョン（暗視）機能で見れば被写体を広く見渡すことができ問題箇所を発見。
工業用内視鏡の検査といえば、パイプ管内など狭い空間を観察・点検するには適していたのですが、そこから大きな空間になると照明が行き渡らず、見たくても見れないといったジレンマがありました。
暗いところでも明るく再現するナイトビジョン（暗視）機能が搭載されているため見える範囲が広がります。 大がかりな光源装置不要
対応言語：日本語・英語・ドイツ語・スペイン語・フランス語・イタリア語・中国語・その他
高屈曲先端可動式工業用内視鏡QV Φ6.0mm 1方向【J-SCOPE】の仕様
■接続部からコントローラまでの長さ：約0.65ｍ、コントロールから先端部までがケーブルの長さ
| プローブヘッド径 | 6.0 mm |
| プローブヘッド長 | 10 mm |
| プローブ長さ | 1.0 m |
| 先端可動角 | 右方向に180° |
| 屈曲部可動半径 | 約30 mm |
| プローブヘッド材質 | ステンレス鋼 |
| プローブ材質 | ステンレス鋼（ワイヤーブレード加工） |
| 光源 | 高輝度白色LED 3灯 |
| 視野角（FOV） | 87° |
| 焦点深度（DOF） | 1 cm～6 cm |
| ビデオ解像度 | 640 × 480ピクセル |
| ボタン | ナイトビジョン、回転 |
| 使用温度 | 0 °C～60 °C |
| 保管温度 | 0 °C～60 °C |
| 防塵・防水規格 | IP67相当（コントロールユニットを除く） |
| コントロール部寸法 | 高さ185 mm・幅35 mm・厚み51 mm |
| 接続ケーブル長さ | 約120 cm |
| 重量 | 約310 g |
| 対象機種 | 工業用内視鏡 PRO3 / QV |
| 付属品 | 取扱説明書、クリーニングキット、キャリングケース |
ケーブル交換式（工業用内視鏡QV・PRO3EX・ズーム用）
耐油式防水ケーブル単体で販売中：目的や用途に合わせて選べる 詳細はこちら >>>
予備のケーブルがあれば万が一の時にも安心。
用途に応じて交換ができるのでランニングコストが削減
外径や長さ、用途の異なる豊富なケーブルのラインアップ
直径4.0mm、5.5mm、8.5ｍｍ
直径4.9ｍｍスイッチ型
先端可動式直径6.0ｍｍ
管内検査カメラ：長さ22ｍ・10ｍ
べんりや君用：長さ約1ｍ（コードを含む）
工業用内視鏡ビデオスコープQVの特長
SDカード記録 軽量300gの本体 3.5インチモニタ 防塵防水IP55の本体 単3乾電池で4時間駆動
デジタルズーム3倍/5倍 回転・反転 ビデオ出力 USBデータ転送 多くの言語に対応 便利な三脚ネジ穴
ケーブル交換式 耐油式防水ケーブル 堅牢なケーブル接続
工業用内視鏡ビデオスコープQVの仕様
| 防水規格 | IP55（※1） |
|---|---|
| ディスプレイ | 3.5インチTFT LCDモニター（QVGA） |
| 電池寿命 | 約４時間（管内検査カメラ使用時は約３時間） |
| 記録媒体 | SDカード（最大32GBまで対応） |
| 静止画記録形式（サイズ） | JPEG（640×480） |
| 動画記録形式（サイズ） | AVI（640×480） 動画フレーム・レート：30fps |
| ビデオ出力形式 | NTSCまたはPAL |
| インターフェイス | USB端子（Mini-B）／AV出力 |
| 対応言語 | 日本語・英語・ドイツ語・スペイン語・フランス語・イタリア語・中国語・その他 |
| 使用環境温度/湿度 | 0～60°C ／ 90%RH未満 |
| 保管環境温度/湿度 | 0～60°C ／ 90%RH未満 |
| 本体サイズ | 140 mm（長さ）× 116 mm（幅）× 42 mm（厚さ） |
| 付属品 | 付属品 取扱説明書、SDカード、キャリングケース（※2）、テスト電池 |
（※1）防水性能を確実にするには、電池カバー、USB端子カバー、SDカード挿入口とAV出力端子のカバーがしっかりと取り付けられた状態であることを確認してください。
先端可動式工業用内視鏡φ6.0ｍｍのオプション
ホールディングチューブ（リジッドチューブ）MTA00052
フレキシブルケーブルまたは先端可動式ケーブルが ボアスコープ(硬性鏡)の感覚で検査が可能
ケーブルを挿入し、ロックするだけ。
長さを2段階:
最小540mm / 最大990mm。
天井裏やエアコン排気口などにも便利。
・直径8mm ▲動画で紹介
FAX注文用紙
お問合せ
見積依頼
| 製品名 | 価格 |
|---|---|
|
商品コード P-MTA00052
ホールディングチューブMTA00052
※ボアスコープ(硬性鏡)の感覚で検査が可能に。最小540mm / 最大990mm
標準在庫
|
税別 22,800円
（税込 24,624円） |
動画で紹介
音あり 約3分
工業用内視鏡ビデオスコープＱＶの用途
最近、防火シャッターの点検メンテナンスで採用されることが多くなっています。
防火設備の定期点検制度が変更！ 2016年6月1日 施行. 建築基準法改正により、防火シャッター・防火ドアなどの 「防火設備」は専門的な定期検査・報告を要する対象になりました。
- ■自動車・関連部品の検査に工業用内視鏡
-
エンジン、CPUボックス、ドアなどの内部検査。
- ■水道・ガス設備の診断に工業用内視鏡
-
給排水管の錆、腐食、詰まりなどの診断。
- ■電気・空調設備の保守管理に工業用内視鏡
-
トランス・配電盤内部などの観察。
ボイラー、熱交換器などの品質検査、保守管理。
空調機・エアコン内部検査、ダクト内の保守点検。
- ■建設・住宅・土木に工業用内視鏡
-
壁内の断熱材、鉄骨の診断、内部配線の断線確認。
壁・床下・天井裏などの観察。
- ■鉄道・船舶・航空に工業用内視鏡
- 輸送中の梱包物内部の状態観察。
- ■電力・石油・化学プラントに多く採用
-
各発電所設備の保守管理。
給排水管の錆、腐食、詰まりなどの診断。
- ■研究・国防・さまざまな分野に工業用内視鏡
-
美術品、発掘品の内部状態の観察。動物の生態調査。
- ■産業機械に工業用内視鏡
-
精密部品、金属加工部品、金型加工品の品質検査。
エンジン、CPUボックス、ドアなどの内部検査。
