先端可動式工業用内視鏡PRO3EX Φ6.0mm 1方向 Jスコープ

クリックすると縮小します

先端可動式工業用内視鏡PRO3EX Φ6.0mm 1方向  Jスコープ

画像をクリックすると拡大します

軽量コントローラーでヘッドを180°まで可動できる
ケーブル自体を回せば、360°全方向の観察可能!
コントローラーから指を離すだけで、湾曲形状を正確に保持
従来品では観察できなかった「ケーブル挿入の反対側」まで観察可能です。
3.5インチ大型カラーディスプレイ 本体軽量390g
SDカード保存(動画・静止画)

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼
製品名 価格
商品コード P-EX-HYA60101
標準在庫
本体保証つき
先端可動式工業用内視鏡 Φ6.0mm 1方向 長さ1m PRO3 EX-HYA60101【Jスコープ 】
税別 180,000円
(税込 198,000円)

■メタルブレード加工 ■VGAの高画質:従来機の4倍 ■画像回転機能 ■ナイトビジョン ■SDカード記録 ■軽量390gの本体 ■充電式電池で4時間駆動 ■3.5インチモニタ ■強化ガラス採用 ■動画再生:倍速/スロー ■デジタルズーム ■回転・反転 ■ビデオ出力 ■USBデータ転送 ■ケーブル交換式 ■耐油式防水ケーブル ■堅牢なケーブル接続部

6.0mmローエンドモデルビデオスコープQV 1方向

先端可動式工業用内視鏡ADV-2WAY6.0mmローエンドモデルビデオスコープPRO3EX 1方向

先端可動式工業用内視鏡PRO3EX Φ6.0mm 1方向 Jスコープの特長

コントローラつき先端可動式ケーブルで作業効率アップ

とにかく軽いので検査者の負担が少なく作業効率がアップします。

約400g (1mケーブルの場合) の軽量コントローラーは便利。

これは、便利!手を離してもコントローラが戻らない!

ロックをかけなくても、先端可動部は、止まります。
しっかり固定させたい時には、ロックができます。

暗いタンクや天井裏、パイプなどで奥行きのあるものを検査する場合、ナイトビジョン(暗視)機能で見れば被写体を広く見渡すことができ問題箇所を発見

工業用内視鏡の検査といえば、パイプ管内など狭い空間を観察・点検するには適していたのですが、そこから大きな空間になると照明が行き渡らず、見たくても見れないといったジレンマがありました。

暗いところでも明るく再現するナイトビジョン(暗視)機能が搭載されているため見える範囲が広がります。 大がかりな光源装置不要

対応言語:日本語・英語・ドイツ語・スペイン語・フランス語・イタリア語・中国語・その他

工業用内視鏡ビデオスコープPRO3EX本体の特長

  • 大画面3.5インチTFTカラーモニター

  • 驚くほどの鮮明な画像。強化ガラスで油や傷から保護。
    カラーモニターにフル画像で鮮明に映しだせます。

  • 頑強な耐久性を誇るメタルコネクターを採用

  • 検査中のケーブルのひねりによる負荷から
    破損を防げる堅固さを備えています。


  • ボタンひとつで市販のSDカードに記録

  • 現場でモニターを見ながら観察、静止画も動画もSDカード(SDHC)に保存ができ、現場で再生することもできます。

  • 調光機能

  • すべてのスコープケーブルに調光機能つき白色LEDを搭載。本体のダイヤルで明るさを変えることができます。



  • 交換式ケーブルで用途に応じて選択可能

  • 多様化する検査のニーズに活用することができます。
    予備のケーブルをお持ちいただければ万が一の際にも安心


  • フックで固定できます

  • ストラップ穴にフックを通し、本体をひっかけて固定することが出来ます。。

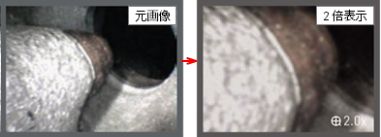

  • デジタルズーム機能:2倍

  • ミラー反転機能:ミラーアダプタ使用時限定
  • 文字の読み取りが容易

●動画は、倍速、 スロー再生ができます。

倍速(1.5x/2x/4x/8x/16x) スロー再生(50%/25%/12%)
記録された再生画像や動画(早送り可能)が、きれいなのが J-SCOPEの人気の理由

先端可動式工業用内視鏡PRO3EX Φ6.0mm 1方向 Jスコープの仕様

本体の仕様

ディスプレイ 3.5インチTFTカラー液晶 QVGA (強化ガラスを採用)
電源 内蔵充電式リチウムイオン電池
ACアダプター(100V~240V、50~60Hz)
連続使用時間 最大約4時間(約2時間の充電で4時間程度の連続使用可能) *1
記録媒体 SDカード(最大で32GBまで対応可能)SDHC対応 *2
静止画JPEG、動画AVI
静止画記録形式 JPEG(640×480)
動画記録形式 AVI(MPEG4準拠、640×480) 、フレームレート最大30fps
ビデオ出力形式 NTSC(テレビ出力)またはPAL
USB出力 MiniUSBーUSB (付属USBケーブルでPCに記録データ転送可能)
対応言語 日本語・英語・ドイツ語・スペイン語・フランス語・イタリア語・中国語・その他
使用環境温度/湿度 0~60℃ / 90%RH未満(結露なきこと)
保管環境温度 / 湿度 0~50℃
本体サイズ・重量 207mmx117mmx37mm  重量:約390g
接続部 本体とケーブルの接続部は、強固なメタル接続仕様で圧倒的な堅牢性
機能 2倍デジタルズーム、調光、ミラー反転機能
付属品 本体、SDカード、キャリングケース、USBケーブル、 AVケーブル、
ACアダプター、メンテナンスキット、取扱説明書、 フック用穴つき

*1:残量ほぼゼロ状態から満充電まで約4時間かかる場合もあります
*2:SDカードの相性による製品の動作保証は行っておりません
※注意:本体は防水ではございません

カメラケーブルの仕様

■接続部からコントローラまでの長さ:約0.65m、コントロールから先端部までがケーブルの長さ(1m)

プローブヘッド径 6.0 mm
プローブヘッド長 10 mm
プローブ長さ 1.0 m
先端可動角 右方向に180°
屈曲部可動半径 約30 mm
プローブヘッド材質 ステンレス鋼
プローブ材質 ステンレス鋼(ワイヤーブレード加工)
光源 高輝度白色LED 3灯
視野角(FOV) 87°
焦点深度(DOF) 1 cm~6 cm
ビデオ解像度 640 × 480ピクセル
ボタン ナイトビジョン、回転
使用温度 0 °C~60 °C
保管温度 0 °C~60 °C
防塵・防水規格 IP67相当(コントロールユニットを除く)
コントロール部寸法 高さ185 mm・幅35 mm・厚み51 mm
接続ケーブル長さ 約120 cm
重量 約310 g
対象機種 工業用内視鏡 PRO3 / QV
付属品 取扱説明書、クリーニングキット、キャリングケース

先端可動式工業用内視鏡PRO3EX Φ6.0mm 1方向 Jスコープのオプション

ホールディングチューブMTA00052(工業用内視鏡/先端可動式内視鏡用)ホールディングチューブ(リジッドチューブ)MTA00052

フレキシブルケーブルまたは先端可動式ケーブルが、 ボアスコープ(硬性鏡)の感覚で検査が可能になります。
ケーブルを挿入し、ロックするだけ。
長さを2段階調節が可能。 最小540mm / 最大990mm。
天井裏やエアコン排気口などにも便利。
6mm以下の直径の内視鏡なら、どのメーカーの工業用内視鏡や先端可動式内視鏡でも使用できます。
・基本チューブ部 420mm(直径8mm ・延長チューブ部450mm(直径8mm ・コネクタ部 直径12m

ホールディングチューブを動画で紹介

ケーブル交換式(工業用内視鏡PRO3EX用)

耐油式防水ケーブル単体で販売中:目的や用途に合わせて選べる 詳細はこちら >>>

着脱交換式カメラケーブル

クリックすると動画で紹介。音が出ます。

予備のケーブルがあれば万が一の時にも安心。

用途に応じて交換ができるのでランニングコストが削減

外径や長さ、用途の異なる豊富なケーブルのラインアップ

 直径4.0mm、5.5mm、8.5mm

 直径4.9mmスイッチ型

 先端可動式直径6.0mm

 管内検査カメラ:長さ22m・10m

 べんりや君用:長さ約1m(コードを含む)

先端可動式工業用内視鏡PRO3EX Φ6.0mm 1方向 Jスコープの用途

  • 自動車・関連部品の検査に工業用内視鏡
  • エンジン、CPUボックス、ドアなどの内部検査。

  • 水道・ガス設備の診断に工業用内視鏡
  • 給排水管の錆、腐食、詰まりなどの診断。


  • 電気・空調設備の保守管理に工業用内視鏡
  • トランス・配電盤内部などの観察。
    ボイラー、熱交換器などの品質検査、保守管理。
    空調機・エアコン内部検査、ダクト内の保守点検。

  • 建設・住宅・土木に工業用内視鏡
  • 壁内の断熱材、鉄骨の診断、内部配線の断線確認。
    壁・床下・天井裏などの観察。


  • 鉄道・船舶・航空に工業用内視鏡
  • 輸送中の梱包物内部の状態観察。
  • 電力・石油・化学プラントに多く採用
  • 各発電所設備の保守管理。
    給排水管の錆、腐食、詰まりなどの診断。


  • 研究・国防・さまざまな分野に工業用内視鏡
  • 美術品、発掘品の内部状態の観察。動物の生態調査。

  • 産業機械に工業用内視鏡
  • 精密部品、金属加工部品、金型加工品の品質検査。
    エンジン、CPUボックス、ドアなどの内部検査。


先端可動式工業用内視鏡PRO3EX Φ6.0mm 1方向 Jスコープを動画で紹介
