極細先端可動式工業用ビデオスコープX1000PLUS Φ4.5mm 2方向高屈曲 ハイエンドモデル

クリックすると縮小します

極細先端可動式工業用ビデオスコープX1000PLUS Φ4.5mm 2方向高屈曲 ハイエンドモデル

画像をクリックすると拡大します

驚きの曲げ角度 180度 真うしろまで観察可能!!
耐摩擦性に優れた特殊強化メタルブレード加工採用

「見る・記録する・再生」が、簡単!SDカード記録式
本体1300gの軽量ボディ
直径4.5mm:2方向に180°曲がる先端可動式
挿入口の真うしろまで観察できる
操作性バツグンの軽量コントローラー

スマホ感覚だから初心者でも直観的な操作が可能。
タップ操作するだけで、多くの機能に簡単にアクセス。

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼 デモ機依頼
製品名 価格
商品コード P-GP-HGA45201
即納
本体保証つき
極細先端可動式内視鏡Φ4.5mm 2方向高屈曲 X1000PLUS 1.5m  ※引合見積 見積り依頼をお願いします
税別 680,000円
(税込 748,000円)

極細先端可動式工業用ビデオスコープX1000PLUS Φ4.5mm 2方向高屈曲 ハイエンドモデルの主な特長

  • ■わずか1.3kgの軽量ボディを実現:サンバイザーつき

  • 作業者の疲労を少なくすることにこだわった逸品。
    フルラミネーション採用で光の反射を抑制

  • ■「検査効率アップ」と「機動性」と「堅牢性」が自慢

  • 4時間の連続使用駆動を実現!防塵防水規格IP57。
    1mの落下試験をパスした耐衝撃ボディ。



  • ■日本語表示で作業者にわかりやすい

    日本語表示でわかりやすい。
    英語、スペイン語・ドイツ語・フランス語・中国語もOK。

  • ■先端可動式ケーブル2WAY

  • とにかく軽い。操作が簡単!応答性バツグン。
    ケーブルが曲がっていても、屈曲性が変わらない




  • ■ナイトビジョン

  • 暗いカメラ画像を明るく表示することができます。

  • ■コントラスト強調で検査対象を鮮明に再現

  • 小さなクラックなどを発見しやすい鮮明な画像へ変換


  • ■最新の画像処理技術

    タッチスクリーンのタップ操作でホワイトバランスや色温度を調整することで検査の確実性をアップします

  • ■画像の比較機能 合否判定や経時変化

  • 「保存した画像」や「合格サンプル」とライブ画像を比較
    合否判定や経時変化の確認などに便利な機能です。


■シャープ表示

デジタル補正でよりシャープな映像表示



  • 光の反射を抑える機能:ダストフリー/反射防止

    側視アダプタに付着したホコリの乱反射を抑える効果あり
    金属など反射する対象を検査する時、光の反射を抑制可能


  • ■履歴機能でデ ータ管理

    タッチスクリーンで簡単操作


  • 付属ソフトウェアにてPC上に映像を表示

    お手持ちのPCに付属ソフトウェアをインストールすれば、X1000 Plusのカメラ画面と同じ映像をパソコン上に表示可能。パソコン上で、画像・動画撮影も可能です。

  • リモコンが標準付属

    リモコンを本体に向け、離れた場所から「静止画撮影」、「LED照度を上げる/下げる」などの操作が可能


  • 状態監視保全において、情報の共有化、分析、従業員に対するトレーニングが必要です。

    画像の比較機能は、作業の効率化のために不可欠です。合否判定や経時変化が、簡単に素早くできます。

    データ収集でより適格な判断基準ベースラインを決定することができます。

その他の機能

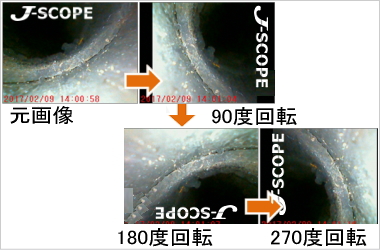

画像を90°回転

カメラ画像が反時計回りに90°ずつ回転します。

水平方向ミラー反転

水平方向にミラー反転表示します。

グリット線表示

画面右下に表示されるアイコンでグリットの単位切り替えが可能


■高画質・可動・記録全て搭載のオールインワン

■最高画質を実現した薄型コンパクト(1.3Kg)ビデオスコープ

  • ■高価なビデオスコープに匹敵する高精細・超高画質なアドバンスモデル

■見やすい大画面7インチTFTモニター

検査対象物の内部を大きくクリアに映し出し、小さな欠陥も見逃しません。

■静電容量タッチパネル(第2世代タッチパネル技術)を採用

■超高画質: シャープで鮮明で、しかも明るい高画質映像

■落下テスト1mをクリアした耐衝撃ボディと防塵防水IP57構造

■4時間を超える長時間駆動(充電式リチウム電池)

■携帯性を重視したデザインにより、さまざまな現場への持ち運びがスムーズに行えます。

■明るさ調整やズーム

■現場でSDカードに静止画と動画を保存し、再生できます

■画像のやりとりにスカイプの利用が可能

■LEDバックライト機能キー

■太陽光や他の光源がない状況でも

  • ■外部PCでリアルタイム表示/録画(USB)

■対応言語:日本語・英語・ドイツ語・スペイン語・フランス語・イタリア語・中国語・その他

極細先端可動式工業用ビデオスコープX1000PLUS Φ4.5mm 2方向高屈曲 ハイエンドモデルの仕様

型式番号 X1000 Plus
防塵防水性能 IP57相当(*1)
ディスプレイ

タッチパネル対応 7インチ LCDモニタ

表示解像度 800×480ピクセル(WVGA)
静止画記録 JPEG形式、640×480ピクセル
動画記録 MPEG4形式(オーディオ含む)、640×480ピクセル、フレームレート:30fps
記録媒体 SDカード(最大32GBまで対応)
使用電池 充電式リチウムバッテリー
連続使用時間 4時間以上
充電時間 約3時間(フル充電)
ビデオ出力形式 NTSCまたはPAL
オーディオ入力 内蔵マイクロフォン
インターフェイス ミニUSB端子/ AV出力
対応言語 日本語・英語・ドイツ語・スペイン語・フランス語・イタリア語・中国語・その他
対応OS Windows® 7/ 8/ 8.1/ 10 (32bit/64bit)
使用環境 0~45℃(バッテリー駆動時、結露なきこと)

0~40℃(ACアダプター駆動時、結露なきこと)
保管環境 0~60℃(結露なきこと)
サイズ 【本体】240 mm(幅)×154(高さ)mm ×47(厚さ)mm
【ホールディングチューブ(リジッドチューブ)】通常時:約54 cm、延長時:約100 cm
重量 【本体】約1.3kg 【キャリングケースを含む総重量】約9.0kg
付属品 取扱説明書、CD-ROM、X1000PLUS本体、先端可動式ケーブル
ネックストラップ、リモコン、CR2032電池
ホールディングチューブ(リジッドチューブ)、延長チューブ部品
アタッチメント部品(ジョイント部品、先端用部品)、静電気防止カバー
SDカード(*2)、充電用USBケーブル(*3)、メンテナンスキット、
AVケーブル、ACアダプター、キャリングケース
別売品 X1000PLUS用交換ケーブルあり
管内検査カメラ用ドラム付ケーブル 15m/25m
【直径4.5mm】先端可動式2WAYケーブル 1.5m
【直径6.0mm】先端可動式全方向360度ケーブル 2m/3m/5m/7m
【直径5.4mm】キャストケーブル 1m
【直径5.5mm】短焦点タイプ フレキシブルケーブル 2m
本体とケーブルのX1000PLUSセット品

※1:電池カバー、USB端子カバー、SDカード挿入口とAV出力端子のカバーがしっかりと取り付けられた状態で、防水性能が保持されます。
※2:早送り再生機能には高速タイプのSDカードが必要です。付属のSDカードでは早送り再生ができない場合があります。
※3:USBケーブルからの充電も可能ですが、基本的にはACアダプターでの充電をお勧めします。
※4:管内検査カメラセットのキャリングケースと異なります。
※5:ホールディングチューブはセットの付属品です。
※液晶モニターのドット抜けに関して、以下の品質を保証します。● 黒点のドット抜けは2個以下。● 輝点のドット抜けは1個以下。● 隣接するドット抜け間の距離は5mm以上。※保証期間内に国内で、取扱説明書などの注意点にしたがって正常な使用状態である場合。

先端可動式Ø4.5mmケーブル(2WAY)の仕様

プローブヘッド径 Ø4.5mm
プローブヘッド長 13mm
プローブ長さ 1.5m
3m(販売終了)
先端可動角 左右2方向 180°
可動半径 約35mm
プローブヘッド材質 ステンレス鋼
プローブ材質 ステンレス鋼(ワイヤーブレード加工)
光源 高輝度白色LED5灯
視野角(FOV) 90°
焦点深度(DOF) 1cm~10cm
ビデオ解像度 640×480ピクセル
ボタン 撮影ボタン / 輝度UPボタン / 輝度DOWNボタン
使用温度 -10℃~60℃
保管温度 -10℃~60℃
防塵・防水規格 IP67相当(コントロールユニットを除く)
寸法 228×35×53mm(コントロール部)
接続ケーブル長さ 約120cm
重量 383g(3.0mプローブの場合)
対象機種 工業用内視鏡 X1000 / X1000 Plus
付属品 取扱説明書、クリーニングキット、キャリングケース

先端可動式Ø4.5mmケーブル(2WAY)の付属

ホールディングチューブ(リジッドチューブ)MTA00052

フレキシブルケーブルまたは先端可動式ケーブルが ボアスコープ(硬性鏡)の感覚で検査が可能
ケーブルを挿入し、ロックするだけ。
長さを2段階: 最小540mm / 最大990mm。
天井裏やエアコン排気口などにも便利。
・直径 8mm

ホールディングチューブを動画で紹介

極細先端可動式工業用ビデオスコープX1000PLUS Φ4.5mm 2方向高屈曲 ハイエンドモデルを動画で紹介

音あり

極細先端可動式工業用ビデオスコープX1000PLUS Φ4.5mm 2方向高屈曲 ハイエンドモデルの用途

工業用内視鏡Jスコープの用途

自動車業界に工業用内視鏡 Jスコープ

エンジン、CPUボックス、ドアなどの内部検査。
精密部品、金属加工部品、金型加工品の品質検査。

建設・住宅・土木に工業用内視鏡 Jスコープ

壁内の断熱材、鉄骨の診断、内部配線の断線確認。
壁・床下・天井裏などの観察。

ビル、マンションの建物点検に工業用内視鏡 Jスコープ

電気、給水排水、空調、消防設備
配管検査、浄化槽や冷水塔、貯水槽


水道・ガス設備の点検に工業用内視鏡 Jスコープ

給排水管の錆、腐食、詰まり等の点検。

航空機・鉄道・船舶に工業用内視鏡 Jスコープ

エンジン内部。
モーター、タービン、ディーゼルエンジン、フレーム、配管の保守点検

化学プラントに工業用内視鏡 Jスコープ

各種配管の工場調査に。
消火系配管や排水系配管の定期検査にでの配管検査や配管診断に


電気・空調設備の保守管理に工業用内視鏡 Jスコープ

トランス・配電盤内部などの観察。
ボイラー、熱交換器などの品質検査、保守管理。
エアコン内部検査、ダクト内の保守点検。ファクシミリやコピー機などの精密機器内部の観察

電力・石油化学プラントに工業用内視鏡 Jスコープ

各発電所設備の保守管理。
給排水管の錆、腐食、詰まりなどの点検

地中埋設管(排水管・ガス管・上下水道・電設配管)に工業用内視鏡 Jスコープ

電設配管やガス配管、上下水道、排水管、情報通信配管など
特に鉛管の敷き直し工事、パイプ挿入工法、ライニング工法などの埋設管調査に
