jSCOPE HDMIモニター付き実体/生物顕微鏡 HC-210M

クリックすると縮小します

jSCOPE HDMIモニター付き実体/生物顕微鏡 HC-210M

画像をクリックすると拡大します

■ソニー製210万画素CMOSセンサー搭載。
■拡散照明と同軸落射照明の2種の照明。
■microSDカード保存式で動画・静止画の記録可能。
■12.5インチHDMIワイド液晶ディスプレイ
■光学倍率:0.3× - 2.0× 表示倍率:14 ~ 95倍
■リモコン操作も可能
■白色ステージ変更でプレパラートを置いて生物顕微鏡として観察も可能。
 XYステージがあればよりキレイに観察

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼 デモ機依頼
製品名 価格
商品コード MMS-019-02
標準在庫
jSCOPE 実体顕微鏡HC-210M(HDMIモニターつきデジタルマイクロスコープ) ※液晶パネル・カメラユニット、顕微鏡本体、 ACアダプター、リモコン、 六角ドライバー
税別 108,000円
(税込 118,800円)

jSCOPE HDMIモニター付き実体/生物顕微鏡 HC-210Mの画像

拡散照明(LED)のみと同軸落射照明のみ

リモコン操作

植物

玉ねぎの皮 50倍/100倍

玉ねぎの皮 50倍/100倍

たけの茎断面 50倍/100倍

たけの茎断面 50倍/100倍

昆虫

ミツバチの後ろ脚 50倍/100倍

ミツバチの後ろ脚 50倍/100倍

蚊の頭  50倍/100倍

jSCOPE HDMIモニター付き実体/生物顕微鏡 HC-210Mの特長

2種類のリング照明でクリアな画像を取得

2種類の調光機能つきライト
  • 拡散照明と同軸落射照明の2種類のライト
    拡散照明
    対象物に対してあらゆる方向から均一な光をあてることで、安定した反射光が得られます。

  • 同軸落射照明
    照明の光軸とカメラの光軸を一致させ、表面からの反射光を観察する照明方式です。シリコンウエハー、メッキ面、研磨した金属等、鏡面体の観察に有効です。

「拡散照明のみ」と「拡散照明+同軸落射照明」の比較

PCB基板が「拡散照明+同軸落射照明」で観察することにより、よりクリアな画像になります。

ガラス表面の場合、表面の傷が「拡散照明+同軸落射照明」で観察することにより、より鮮明に

ガラス表面のキズ
の観察

金属表面を「拡散照明+同軸落射照明」で観察することにより、より立体的に観察可能

金属表面の観察

カメラユニットの機能

項目

詳細

静止画

動画

顕微鏡

生物 / 工業

照明

LED / ハロゲンランプ

ホワイトバランス
(WB)

オート(A)/ セミオート(S)/ マニュアル
(M:RGBの各値128 ~ 225で設定)

露出(EV)

オート(A)/ セミオート(S)/ マニュアル
(M:-10 ~+10で設定、初期値0)

画像回転

標準 / 上下反転 / 180度回転 / 左右反転

カラー

カラー / モノクロ

画質

ファイン / ノーマル / エコノミー



フレームレート

1920×1080(30 fps)/ 1280×720(60 fps)

-

インターバル撮影

オフ・10枚/秒(5倍速)・5枚/秒(10倍速)・ 2枚/秒(25倍速)

-

3枚連写

オン / オフ

-

セルフタイマー

オフ / 2秒 / 5秒 / 10秒

-

クイックレビュー

オフ / 2秒 / 5秒

-

ループ録画

オフ / 3分 / 5分

-

フリーズ

オン / オフ



クロスライン

クロスライン1(十字ガイド線)/
クロスライン2(グリッドガイド線)/
クロスライン3(同心円+十字ガイド線)

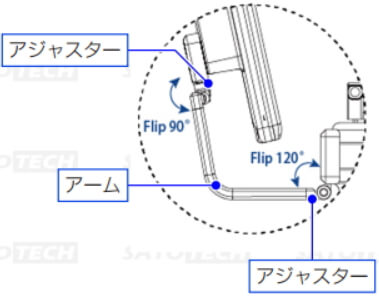

液晶パネルの角度調整

液晶パネルとカメラユニットをつなぐアームは前後に傾けることができます。
また液晶パネルも左右に可動させることができ、観察しやすい位置に調整していただけます。

液晶パネルの角度調整

液晶パネルの角度調整


jSCOPE HDMIモニター付き実体/生物顕微鏡 HC-210Mの外観

J-SCOPE 実体顕微鏡/生物顕微鏡HC-210M(HDMIモニターつきデジタルマイクロスコープ) HC-210Mの外観 モニターサイズ



jSCOPE HDMIモニター付き実体/生物顕微鏡 HC-210Mの仕様

カメラユニット仕様

イメージセンサー

1/2.8" SONY IMX291CMOSセンサー

画素数

210万画素

ピクセルサイズ

2.9 µm×2.9 µm

露出モード

ローリングシャッター

最大解像度

1920×1080(2,073,600ピクセル)

表示解像度

1920×1080(P60)

ダイナミックレンジ

128 dB

SNR

30 dB

分光特性

380 nm ~ 650 nm

露出

リアルタイム自動露出、シングル自動露出、手動調整

ホワイトバランス

リアルタイム自動、シングル自動、手動調整

記録形式

静止画(JPEG)

1920×1080

動画(MOV)

1920×1080(P30)・1280×720(P60)

記録媒体

microSDカード(最大128 GBまで)

イメージ出力

HDMI タイプC(miniHDMI)

レンズマウント

Cマウント(1"×1 / 32)

入出力端子

miniHDMI端子×1、microSDカードスロット×1、リモコン接続端子×1

ディスプレイユニット仕様

ディスプレイ

12.5インチ a-Si TFT-LCD/IPS

表示解像度

1920×1080ピクセル

表示色

約1677万色

光度

300 Nit

コントラスト比

800:1

視野角

170 °/ 170 (°水平 / 垂直)

入出力端子

USB2.0電源出力端子(DC5V 2A)×3
リモコン接続端子×1、HDMI入力端子×2
ACアダプター入力端子(DC12V)

顕微鏡の仕様

焦点ダイヤル

可動範囲:約50 mm

固定ノブ

高さ調整範囲:約230 mm

表示倍率※2

14 ~ 95倍
(本製品の12.5インチワイドモニターで1920×1080解像度設定時の表示倍率)

光学倍率

0.3× ~ 2.0×

作動距離

0 ~ 175 mm

焦点深度※1

2.2 mm ~ 10 mm(0.3×)
1.2 mm ~ 2.5 mm(0.5×)
0.8 mm ~ 1.0 mm(1×)
0.6 mm(1.5×)
0.4 mm(2×)

視野

28.4×16 mm ~ 2.37×1.33 mm

その他の仕様

使用環境

温度

0℃ ~ 40℃

湿度

30 %RH ~ 60 %RH(結露なきこと)

保存環境

温度

0℃ ~ 60℃

湿度

10 %RH ~ 80 %RH(結露なきこと)

電源

ACアダプター(AC100 ~ 240 V、50 / 60 Hz)

重量

約4.1 kg



付属品

液晶パネル・カメラユニット、顕微鏡本体、 ACアダプター、リモコン、
六角ドライバー、取扱説明書
付属品

別売品

microSDカード、SDカードリーダー

※1 ピントが合っているように見える奥行(前後)の範囲

※2 本製品の12.5インチワイドモニターで1920×1080解像度設定時の表示倍率

測定精度は目安です
測定する方法をご理解いただければ、精度を予測していただくことができるかと思います。
1)焦点が定まった段階で、正確な倍率を求めるために、既知の長さの試験片を測定し画面での寸法表示値が合うように、計算して求める必要があり、これが精度に影響します。
2)寸法測定の際は、マウスでどこからどこまでとポイント指定をする必要がありますので、目標点のマウスによる支持がずれるほど精度も悪くなります。
※以上が精度を決定する要素となりますので、絶対的な精度ではありません。
