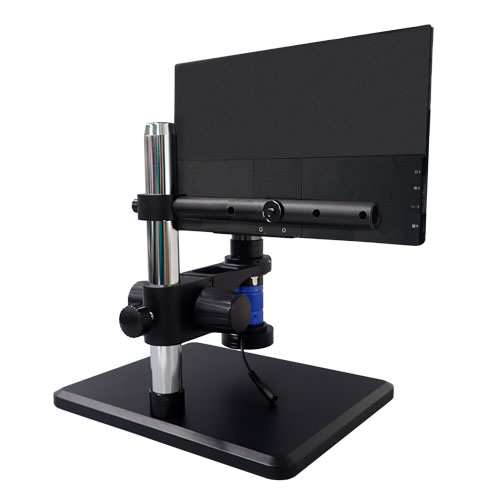

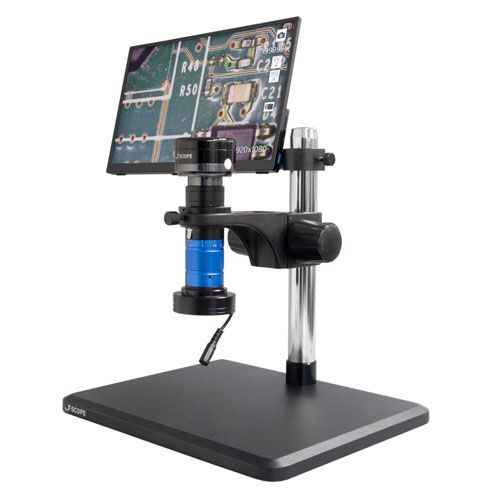

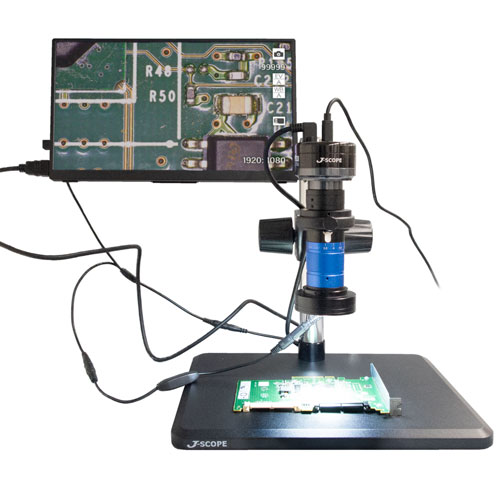

HDMIディスプレイモニター付き実体顕微鏡 HT-2210M 【Jスコープ】

クリックすると縮小します

HDMIディスプレイモニター付き実体顕微鏡 HT-2210M 【Jスコープ】

画像をクリックすると拡大します

HDMIモニターつきデジタル実体顕微鏡。
顕微鏡+顕微鏡カメラ+HDMIモニターのオールインワンセット。
・11.6インチHDMIディスプレイ
・表示倍率:12倍~95倍(付属HDMIディスプレイ上で)
・ズームレンズ搭載(焦点距離固定)
・SONY製200万画素CMOSセンサーを採用
・PCやHDMIモニター上で動画・静止画の観察/保存/再生が可能
・高機能測定ソフトウェアJCAM対応(無償ダウンロード)
・同軸落射照明利用可能(別売)

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼
製品名 価格
商品コード MMS-025-12
即納
本体保証つき
HDMIモニター付き実体顕微鏡 HT-2210M 【Jスコープ】
税別 118,000円
(税込 129,800円)
商品コード MMS-025-63
オプション品
偏光フィルタ付LEDリング偏光照明 HT-LED-PL  調光機能つき【Jスコープ】 ※「光の反射」や「レンズのハレーション」を抑えられます。 金属、基板など反射の強い観察対象物に有効です。
税別 23,000円
(税込 25,300円)
商品コード MMS-025-62
即納
オプション品
同軸落射照明 HT-LED-CL 【Jスコープ】 ※照明の方向が光軸と平行に。凹凸の対象物にムラなく照明。影を作りません。対応機種:HT-2210M, HT-1000, HT-1000M, HT-3500WF
税別 23,000円
(税込 25,300円)

特長

■ 11.6インチHDMIディスプレイ (幅281×高さ179mm)

■ 表示倍率:12倍~95倍

■ SONY製200万画素CMOSセンサーを採用

■ PCやHDMIモニター上で動画・静止画の観察/保存/再生が可能

■ 高機能測定ソフトウェアJCAM対応(無償ダウンロード)

■ ズームレンズ搭載。焦点距離100mm固定にて、任意の倍率で観察可能

■ リモコン付き

■ microSDカード(別売)に保存可能

■ 陰影をはっきりととらえることができる同軸落射照明を利用可能(別売品)
同軸落射照明での観察画像

高機能画像計測機能つきPC用ソフトウェア JCAMが標準付属

PCにJCAMをインストールし、本製品を付属USBケーブルで接続するとご利用になれます。   ソフトの主な機能


JCAMイメージJCAMメニュー


■画像の読み込み(JPEG、BMP、PING、GIF、pdf)、書き込みなどの編集が自由に行えます。

 もちろん、動画の読み込みもできます。30fps(640x480)15fps(2592x1944)

■コメントの書き込みが、できます。

■1画面、2画面、4画面で比較表示することができます。

  ・キャリブレーション機能つき

  ・計測データをWordファイルやExcelファイルに保存することができます。

■PC上で画像の回転をさせることができます。任意の角度で回転が可能です。

画像計測日本語ソフトJCAM

画像計測ソフト

計測項目は、業界トップクラス。計測結果は、Word、Excelファイルに保存することができます。

校正チャート(定規)を撮影した画像を使用して、実際の画像の寸法を知ることができます。

画像計測ソフト


JCAM使用イメージ

■1画面/2画面/4画面表示で比較可能(付属の日本語ソフトJCAMでPC上で)

1画面/2画面/4画面表示で比較可能(付属日本語ソフトJCAMでPC上で)

仕様

カメラユニット仕様

型式番号 HT-2210M
イメージセンサー 1/2.8インチ SONY IMX291CMOSセンサー
ピクセルサイズ 2.9 um × 2.9 um
最大解像度 1920×1080 ピクセル
カメラ画素数 200万画素
記録形式 PC保存 静止画( JPG / BMP / PNG / TIFF / PDF )
動画( MJPG形式AVI )(30 fps )
microSD
保存
静止画 JPG 1920×1080 ピクセル
動画 MOV 1080p(30 fps)、720p(60 fps)
HDMI出力 1080p(60 / 50 / 30 / 25 fps)
1080i(60 / 50 fps)
720p(60 / 50 fps)
480p(60 fps)
記録媒体 microSDカード  最大128 GBまで
レンズマウント Cマウント
LED照明 拡散照明、同軸落射照明(別売品)
ホワイトバランス 自動/ 手動
露出 自動/ 手動
焦点ダイヤル 可動範囲:約36 mm
固定ノブ 高さ調整範囲:約190 mm
作動距離 0 ~ 200 mm
焦点距離 100 mm
視野 (mm) 21×12 ~ 2.5×1.5
表示倍率 12 ~ 95倍 (付属の11.6インチモニターでの表示倍率)
24 ~ 190倍 (23.8インチワイドディスプレイで1920×1080解像度設定時の表示倍率)
照明用ACアダプター 出力12 V、1.0 A  (最大)
使用環境温湿度 0 ~ 40 ℃、30 ~ 60 %RH (結露なきこと)
保存環境温湿度 0 ~ 60 ℃、10 ~ 80 %RH (結露なきこと)
重量 約 4kg(顕微鏡・カメラユニット)
付属品 鏡筒、照明、ACアダプター、調光ケーブル、ステージ、支柱、焦準装置、カメラユニット、USBケーブル、HDMIケーブル、 USB ACアダプター、リモコン、ドライバー、ネジ、小ネジ、ワッシャー、取扱説明書(本体、JCAMソフトウェア)
別売品 同軸落射照明  HT-LED-CL

※ HDMIケーブルのコネクタ形状により付属しない場合があります。

ディスプレイ仕様

ディスプレイ 11.6インチ IPS液晶画面 (スーパー TFT)
表示解像度 1920×1080 ピクセル
アスペクト比 16:9
光度 350 cd/m2
コントラスト比 1000:1
電源 DC12V
入出力端子 HDMI端子(×1)、ACアダプター接続端子(×1)
サイズ 高さ179mm × 幅281mm × 厚さ15mm
重量 約400 g
付属品 ディスプレイ、支柱、取付具、六角レンチ、ネジ、ナット、DC分岐ケーブル、HDMIケーブル

オプション

同軸落射照明 HT-LED-CL

同軸落射照明 HT-LED-CL

照明の光軸とカメラの光軸を一致させ、表面からの反射光を観察する照明方式。
本器に取り付けると、陰影をはっきりととらえることが出来るため、シリコンウエハー、メッキ面、研磨した金属等、鏡面体の観察に有効です。


偏光フィルタ付LEDリング照明 HT-LED-PL

偏光フィルタ付LEDリング照明 HT-LED-PL

偏光フィルタを通すことで、正反射した光のみをカットして観察する方式。
「光の反射」や「ぎらつき」を抑えることができるため、金属、基板、ビニール袋内のサンプル等、反射の強い対象物の観察に有効です。
※拡散照明時より鮮明度が下がる場合があります。

偏光フィルタ付LEDリング照明 HT-LED-PL
