工業用内視鏡スイッチ式PR3EX Φ4.9mm インターロック【J-SCOPE】

クリックすると縮小します

工業用内視鏡スイッチ式PR3EX Φ4.9mm インターロック【J-SCOPE】

画像をクリックすると拡大します

ケーブル1本に2つのカメラつき（前方カメラと側視カメラ）なのでスイッチひとつで簡単に切り替えできます。側視で画像が反転しないで、鮮明な画像です。検査効率が劇的に向上します！
インターロックケーブルで任意の曲げ状態の保持も可能です。

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼 デモ機依頼
製品名 直径 長さ 価格
商品コード P-EX-MTC49721
標準在庫
工業用内視鏡スイッチ式PR3EX Φ4.9mm　1m　前方視と側視の2つのカメラつき【J-SCOPE】 		4.9mm 1m 税別 132,000円
（税込 145,200円）
商品コード P-EX-MTC49722
標準在庫
工業用内視鏡スイッチ式PR3EX Φ4.9mm　2m　前方視と側視の2つのカメラつき【J-SCOPE】 		4.9mm 2m 税別 142,000円
（税込 156,200円）
商品コード P-EX-MTC49723
標準在庫
工業用内視鏡スイッチ式PR3EX Φ4.9mm　3m　前方視と側視の2つのカメラつき【J-SCOPE】 		4.9mm 3m 税別 147,000円
（税込 161,700円）

QVの本体に、3年保証がつくようになりました。

※ケーブル・付属品・消耗品を除く

スイッチ式1mケーブルが新しくなりました

１．カメラ部の長さをより短くしました。36mm（従来品）→ 28mm（新バージョン）

２．側視用のカメラとLEDの位置を逆にしました。

これにより、横方向はより明るく見えるようになります。

３．ケーブル部の直径を 3.9mm から 4.9mm に変更しました。

より丈夫に、形状を保ちやすくなりました。

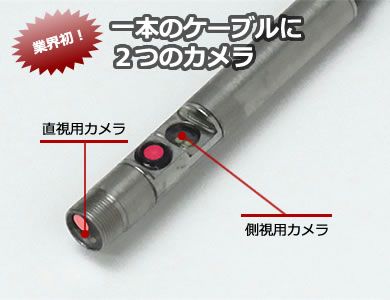

ケーブル一本に二つのカメラを搭載

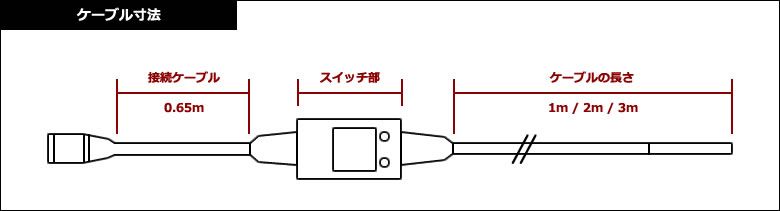

ケーブル寸法
ケーブルは着脱可能
3.5インチの見やすいカラー液晶モニター搭載

高画質カラー3.5インチ液晶モニター搭載。TFTディスプレイは強化ガラスを採用。油やひっかき傷からも保護します。

驚くほどの鮮明な画像として映し出すことが可能です。
画像：約30万画素 VGA（ 640 x 480ピクセル ）
動画：QVGA（ 320 x 240ピクセル ）

誰もが使いこなせるデジタルカメラの使用感覚でユーザーフレンドリーを徹底追及。検査者の習熟度を問わない簡単操作により、最高のパォーマンスを発揮！

外部ビデオケーブルを標準装備しているので、検査中のライブ映像をTVモニタに映し、多人数で確認することができます。

2部のデジタルズーム機能とミラー反転機能も搭載
ズーム画像
SDカード対応なので、大量のデータ保存が可能
SDカード画像
多くの企業様に採用されています
自動車・関連部品

自動車・部品全般、エンジン、ラジエーターなどの品質検査や組み立て検査

空調設備・水道・ガス

ダクト検査や清掃前後の検査、配管の継ぎ手のサビ、詰まり、腐食、穴などの診断・検査

産業機器メーカー

機械の動作チェック、部品検査、熱交換機、製造装置の品質検査、保守管理

電力・石油・化学

原子力、発変電所の圧力容器、パイプライン、ボイラーなどの定期点検や保守点検

鉄道・船舶・航空

モーター、タービン、ディーゼルエンジンなどの品質検査や保守点検

建築・土木

壁、天井、床下などの内部検査や観察

便利なオプションで検査効率が劇的に向上！
オペレーションバッグ

防水工業用内視鏡PRO3EX本体の仕様

モニター 3.5インチ TFTカラー液晶 QVGA（強化ガラス）
録画解像度 画像 約30万画素　VGA（640 x 480 ピクセル） / JPEG形式
動画 QVGA（320 x 240 ピクセル） / MPEG-4に準拠した形式
記録メディア SDカード （最大で32GBまで対応可能）SDHC対応
静止画JPEG、動画AVI
調光機能付 明るさの調整が可能な光量調整機能を搭載
映像出力 ＮＴＳＣ（テレビ出力） 付属ビデオケーブルは約1mでミニジャックーRCAピン
USB接続 USB1.1、付属USBケーブルは約50cmでMiniUSBーUSB
（付属のUSBケーブルで記録データをパソコンに送れます）
言語 日本語・英語・ドイツ語・スペイン語・フランス語・イタリア語・中国語
電源 充電式電池内蔵（2時間の充電で4時間の作動が可能、着脱不可）
ACアダプター（100V-240V、50-60Hz）
サイズ/重量 118 x 220 x 37 mm / 約386g（スコープケーブル除く）
使用温度環境 0℃～55℃
付属品 表示機本体、AC電源アダプター、メンテナンスキット
USBケーブル、ビデオ出力ケーブル、SDカード
耐久性の高いキャリングケースケースつき
スケール画像

スコープケーブル共通仕様

高精度先端カメラ

カメラ CMOSセンサー
照明 調光機能付き白色LED
視野角 56°
焦点距離 10～60ｍｍ（フォーカスフリー）
最少曲げ半径 75ｍｍ（直径150ｍｍ）
耐屈曲性能 先端部～3cm 屈曲不可
3～5ｃｍ 最大±70°まで屈曲可能
5ｃｍ以上
保護等級 IP67防塵防水性能
防水機能 先端部～1ｍまで（連続で30分未満、塩水を除く）
耐油性能 先端部～3ｃｍまで（連続で10分未満）
ガソリン、軽油、マシン油、潤滑油が付着可能
※適用する油の種類については、別途お問い合わせください。
使用温度範囲 0～60°
材質 フレキシブル PVC,内部チューブはステンレス
インターロック 黒コーティングのステンレス
先端可動式可動部 ステンレス、メッシュ
