マイクロスコープ(偏光Polarizer)MJ-MS402PL(計測ソフト付) Jスコープ

クリックすると縮小します

マイクロスコープ(偏光Polarizer)MJ-MS402PL(計測ソフト付) Jスコープ

画像をクリックすると拡大します

偏光フィルタ付マイクロスコープで観察対象物の「光の反射」や「レンズのハレーション」を抑えることができます。
金属、基板など反射の強い観察対象物の観察にスグレモノです。
画素数2メガピクセル(1600x1200)の高解像度。

送料/代引手数料無料 本体のみ 注文FAX 各種お問合せ 見積依頼
製品名 価格
商品コード MMS-010-02
即納
本体保証つき
デジタルマイクロスコープ 偏光Polarizerフィルタ付 MJ-MS402PL(画像計測ソフト付) Jスコープ ※レンズカバー, 画像計測ソフトつき
税別 33,200円
(税込 36,520円)
商品コード M-0M
即納
オプション品
校正チャートMJ-MS27(国産)マイクロスコープ計測ソフト等用 Jスコープ
税別 6,800円
(税込 7,480円)
商品コード MZO-011-01
即納
オプション品
XYステージ 顕微鏡ステージ手動調整(ステージサイズ120mm×110mm/LED照明つき) MJ-XY06【Jスコープ 】 ※LED照明つき、Y軸、X軸調整で観察位置の微調整が可能
税別 14,800円
(税込 16,280円)
商品コード VSD-006-01
即納
オプション品
フレキシブルアームスタンドHJ-ARM(フリーアングルスタンド)サトテック
税別 14,800円
(税込 16,280円)

マイクロスコープ(偏光Polarizer)MJ-MS402PL(計測ソフト付) Jスコープの特長

買った時からすぐに使用可能

パソコンとの接続はUSBで行ない、付属のキャプチャーソフトをインストールするだけで準備完了

倍率を変えるときもレンズ交換が不要

  • 倍率ダイヤルを回すことで10~200倍の倍率変更が可能
  • レンズ部から撮影される対象物の距離により、ピントがあう部分が異なります

高輝度白色LEDを8つ搭載

動画・静止画を簡単保存

  • 本体の撮影ボタンを押すだけで、片手で簡単に撮影や画像保存が可能(デジカメ感覚で使用可能)
  • ツールバーの「画像撮影」アイコンをクリック、又はキーボードのF2キーを押して撮影や画像保存が可能
  • メール送信も可能で社内、社外の品質管理報告書作成も便利
  • 撮影された画像は、BMPまたはJPEG形式で保存されます

着脱式レンズアダプター付き

画像計測ソフトつき

偏光フィルターで観察

観察対象物の光の反射やレンズのハレーションを抑えることが可能。
金属、基板など反射の強い観察対象物の観察にスグレモノ

2メガピクセルの高解像度

解像度の選択が可能です。(1600x1200、1280x1024(SXGA)、640x480(VGA)を選択)

レンズ交換不要で倍率可変

倍率は約10倍~200倍に至る、 当機の焦点が調節な範囲内で使用可能

寸法計測が可能

角度、長さ測定、連続ライン測定、半径、 直径、円周の計測が可能

その場で、パソコンの拡大画像が多人数で観察可能
プレゼンテーションに
画像はすぐにデーター保存
報告書やレポートなどへ
撮った画像はすぐにEメールに添付して遠方へ転送できます

マイクロスコープ(偏光Polarizer)MJ-MS402PL(計測ソフト付) Jスコープの用途

機械加工分野において
工作機械から取り外さずに点検

加工ワークのキズやバリ・表面状態
切削工具の磨耗、カケ
研削用砥石の目詰まり、摩滅の状態
金型の磨耗、損傷状態など
メンテナンスに計測用
機械部品(工作機械、自動車、建設など)の磨耗・寿命判断、電気設備
計測用マイクロスコープMJ-302で組織分析
金属・繊維・紙・樹脂・生物組織、クラック、表面劣化、腐食など
IT分野に活用
プリント基板、はんだ付け、ワイヤボンディングなど
美容やエステに
印刷チェック
繊維のチェック
昆虫・植物観察
宝石鑑定

マイクロスコープ(偏光Polarizer)MJ-MS402PL(計測ソフト付) Jスコープの操作は超簡単!

画像計測ソフトつきだから、簡単に角度、始点と終点の長さ、半径、直径、3点による円の計測が可能です。

何を(ライン・円など)測定したいかを選択し、クリックで選択するだけです。
文字や線の色の選択も可能です

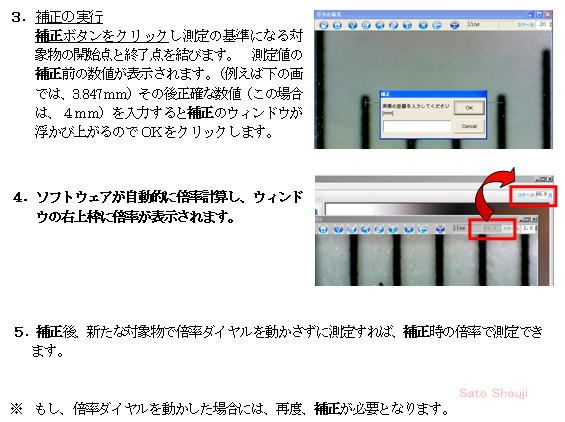

校正機能つき

ライン測定
始点と終点を指定すると、その長さが表示
連続ライン測定(曲線)
複数の測定箇所を指定すると、各測定箇所を結ぶ距離が表示されます
四角形
四角形を指定すると高さ・幅・面積が表示されます
面積
指定した図形の面積が表示されます
円(半径)
円の半径を指定すると、その円の半径・円周・面積が表示されます
円(直径)
円の直径を指定すると、その円の半径・円周・面積が表示されます
3点を通る円
円の外周を3箇所指定すると、その円の半径・円周・面積が表示されます
角度
角度を構成する3点を順に指定します。
まず角度を構成する一方の辺上の任意の点を指定し、次に角度の頂点を指定し、最後にもう一方の辺上の任意の点を指定して
角度を定義します。
4点の角度
(交差するような)2直線で構成される角度を測定する場合に
まず、第1の線分上の2点を指定し、
次に第2の線分上の2点を指定すると自動的に2直線間の角度が表示されます。

線の太さも色の変更も可能です。

マイクロスコープ(偏光Polarizer)MJ-MS402PL(計測ソフト付) Jスコープの仕様

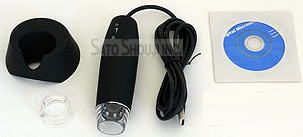

・USBマイクロスコープ
・CD ROM (ソフトウェア)
・置きスタンド
・レンズカバー 2個
・(株)佐藤商事オリジナル日本語取扱説明書
型番 MJ-MS402PL
倍率 10-200倍
焦点調整範囲 0-300mm
光源 高照度白色LED x 8
動作環境 Windows10/ 11
Macのサポートはしておりません。
センサ 1/4CMOSセンサ
インターフェース USB 2.0以上
静止画記録サイズ 1600x1200,   1280x1024, 640x480
動画記録サイズ 1280x1024, 640x480 320x240 (最大30fps)
イメージ 約200万画素
ライト 8個の内蔵LEDライト
フレームレート 30フレーム/秒
露出・補正 自動露出/自動補正/自動カラーバランス・彩度・コントラスト補正
サイズ

36mm(直径) x 120mm (長さ)

電源 USBポートからの5V DC
付属

マイクロスコープ本体
(株)佐藤商事オリジナル日本語取扱説明書
画像寸法計測ソフトとUSBケーブル約2メートル
(ケーブルは本体に装着済み)
置きスタンド
着脱式レンズアダプター

オプション

校正チャートMJ-MS27

修理不可

ISO関係の書類一式(校正証明書など)の発行は、この機種ではできません。

上記条件を満たしていても、環境によっては動作しない場合もございます。
弊社では、相性の問題による動作不良に対しては、一切の保証を致しません

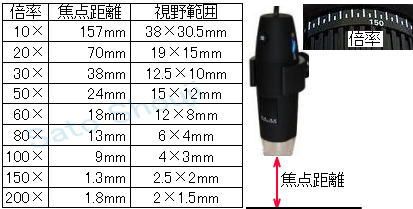

偏光フィルタ付マイクロスコープMJ-402PLの焦点距離および視野範囲

あくまでも目安としてお考えください。


測定精度は目安です

測定する方法をご理解いただければ、精度を予測していただくことができるかと思います。
1)焦点が定まった段階で、正確な倍率を求めるために、既知の長さの試験片を測定し画面での寸法表示値が合うように、計算して求める必要があり、これが精度に影響します。
2)寸法測定の際は、マウスでどこからどこまでとポイント指定をする必要がありますので、目標点のマウスによる支持がずれるほど精度も悪くなります。
※以上が精度を決定する要素となりますので、絶対的な精度ではありません。
