太陽電池システム施工検査キットPV-01【英弘】
クリックすると縮小します
画像をクリックすると拡大します

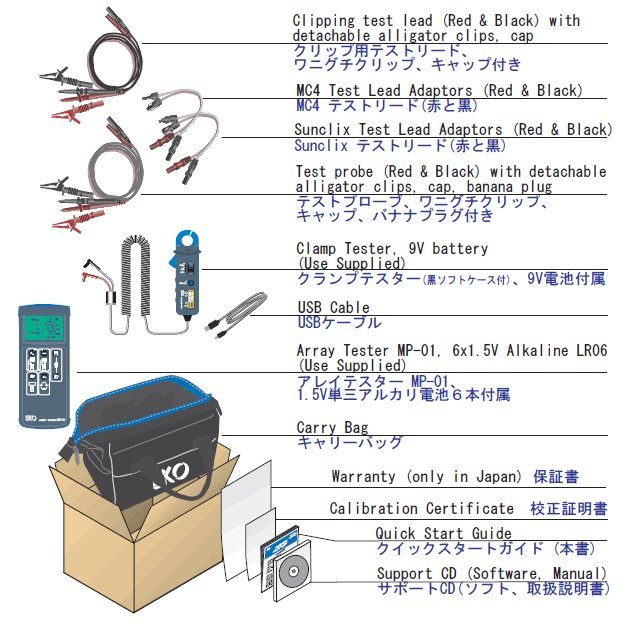

絶縁抵抗、開放電圧短絡電流など計測可能なアレイテスターMP-01と、
ハンディ日射計測機能を持つソーラーメーターMS-02をセットにし、
太陽光発電システム施工検査に必要な機能を網羅したキットです。
この製品は販売終了いたしました。
太陽電池システム施工検査キットPV-01【英弘】の仕様
アレイテスター MP-01の仕様
| アレイ導電部と 接地間の導通抵抗 |
表示範囲 | 0～199Ω |
| 測定範囲 | 0.01～199Ω | |
| 分解能 | 0.01Ω最大 | |
| テスト電圧 | 4VDC定格 | |
| テストリードの補正 | 10Ω最大 | |
| 安全設定 | 入力が30V AC/DC以上で警告、動作停止 | |
| 絶縁抵抗 | 表示範囲 | 0.05～199MΩ |
| 測定範囲 | 0.05～199MΩ | |
| 分解能 | 0.01MΩ最大 | |
| テスト電圧 | 250,500,1000V DC | |
| テスト電流 | >1mA,<2mA短絡 | |
| 警告表示 | ≦ 30V ACまたは DC(入力) | |
| 開放電圧 | 表示範囲 | 0.0～1000VＤＣ |
| 測定範囲 | 5.0～1000VDC | |
| 分解能 | 0.1V最大 | |
| 短絡電流 | 表示範囲 | 0.0～15.0ADC |
| 測定範囲 | 0.5～15.0ADC | |
| 分解能 | 0.01A | |
| 動作電流 | 表示範囲 | 0.0A～40.0A |
| 測定範囲 | 0.5A～15.0ADC | |
| 分解能 | 0.1A最大 | |
| DC動作電力 | 表示範囲 | 0.0～40kW |
| 測定範囲 | 0.5～40kW | |
| 分解能 | 0.1kW | |
| データログ機能 | 最大200データセット | |
| 通信 | USBによるPCへの接続 無線通信によるMS-02との接続 （通信距離 30m） | |
| その他 | 表示部 | LCD画面(バックライト付) |
| 電源 | 1.5V単三乾電池6個 | |
| 電池寿命 | 1000回以上 | |
| JIS対応 | 絶縁抵抗計としてJIS C 1302-2002準拠 | |
ソーラーメーター MS-02の仕様
| 日射 | 表示範囲 | 100～1500W/㎡ | |
| 測定範囲 | 100～1250 W/㎡ | ||
| 分解能 | 1W/㎡ | ||
| 温度 | 表示範囲 | -30～125℃ | |
| 測定範囲 | -30～125℃ | ||
| 分解能 | 1℃ | ||
| 方位 | 表示範囲 | 0～360° | |
| 測定範囲 | 0～360° | ||
| 分解能 | 1° | ||
| 傾斜 | 表示範囲 | 0～90° | |
| 測定範囲 | 0～90° | ||
| 分解能 | 1° | ||
| データログ機能 (MS-02のみ) |
－ | 最大5000データ サンプリング間隔 1～60分 |
|
| 通信 (MS-02のみ) |
－ | USBによるPCへの接続可能 無線通信によるMP-01との通信（通信距離 約30m） |
|
| その他 | 表示部 | 専用ＬCＤ | |
| 電源 | 単三乾電池２個 | ||
| 電池寿命 | 20,000測定以上 | ||
| 自動電源ＯＦＦ | 約２分後 | ||
