10倍対物レンズ(UM06/UM08用)

10倍

クリックすると縮小します

10倍対物レンズ(UM06/UM08用)

画像をクリックすると拡大します

HDMIデジタルマイクロスコープUM06/08(MJ-AF)専用 10X対物レンズです。

■標準搭載 4倍対物レンズと交換して使用
■拡大率460倍・距離7.7mm ~ 拡大率950倍・4.5mm
(拡大率は21.5インチモニタに表示時比率)
■LEDアダプタ部に12個のLED搭載

製品名 価格
通販コード MMS-004-21
標準在庫
オプション品
10倍対物レンズUM-L10X(UM06/UM08 用)
税別 9,800円
(税込10,584円)

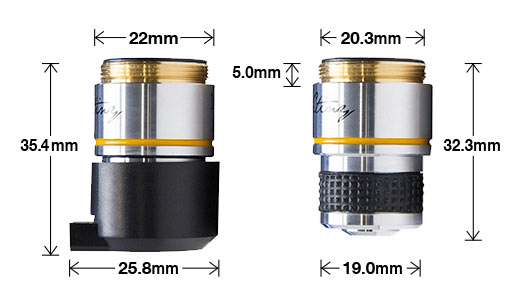

寸法図

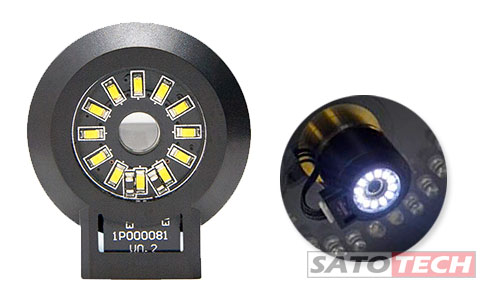

LEDアダプタにより最適な輝度調節


LEDアダプタ部に配置された12個のLEDにより最適な輝度調節が可能です。

10倍対物レンズ(UM06/UM08用)の取り付け方

(1) 10X対物レンズの保護ケースを外します。



(2) 本体の電源を切り、電源ケーブルを抜きます。本体の保護カバーについているネジ(3本)を外し、保護カバーを外します。


(3) ハーネスを本体の電源プラグに差し込みます。


(4) 本体に装着されている4X対物レンズを取り外し、本製品の10X対物レンズに付け替えます。交換する際は対物レンズを清潔に保ってください。


(5) ハーネスが外に出るように、保護カバーを取り付け、ネジを締めます。


(6) リング照明を対物レンズに被せ、ハーネスを接続します。

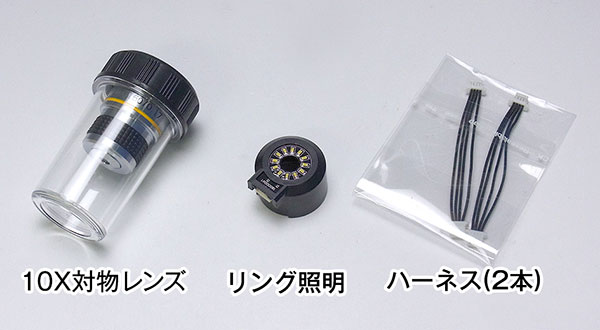

10倍対物レンズ(UM06/UM08用)の付属品

  • 10倍対物レンズ
  • LEDアダプタ(リング照明)
  • 電源コード ×2
  • レンズケース
  • 取扱説明書
