サトテック

サーモカップルシート

クリックすると縮小します

サーモカップルシート

画像をクリックすると拡大します

・JIS1602-1995 CLASS:2
・端末部:標準ミニオメガプラグ
・K熱タイプ(T熱タイプも対応可能)

製品名 価格
通販コード TJK-SCP07
標準在庫
K熱サーモカップルシートS 10枚入 TJK-SCP07 ※フィルム巾:7×7mm
税別 6,800円
(税込7,344円)
通販コード TJK-SCP07-100
徳用!【100枚入り】サーモカップルシートS TJK-SCP07 ※フィルム巾:7×7mm
税別 54,800円
(税込59,184円)
通販コード TJK-SCP07FP
標準在庫
K熱サーモカップルシートセンサS TJK-SCP07FP ※リード線2m/フィルム巾:7×7mm
税別 7,500円
(税込8,100円)

リード線2mが標準 長さの変更可能。
ミニオメガプラグが標準。プラグの変更可能(Y端子・丸穴・ムキ出しなど)

サーモカップルシートセンサの特長

  • レスポンスタイムが速く、接着、張り付けが可能(高温用の接着剤などで。)
  • 測定物に対して、面上にフィットするので、表面温度の測定に最適

サーモカップルシートセンサの用途

  • 航空機の機体や、自動車の車体などの表面温度測定に

サーモカップルシートセンサの使用方法

  • 被測定物の表面に、接着剤やテープで貼り付けるか、圧着してご使用ください。
  • 常用限度温度は、接着剤やテープと絶縁材の性質によって左右されます。
  • サーモカップルシート用の補償導線または被覆熱電対は、一般のK・Tタイプのものがそのまま接続できます。
  • 接続はスポット溶接でご利用できます。

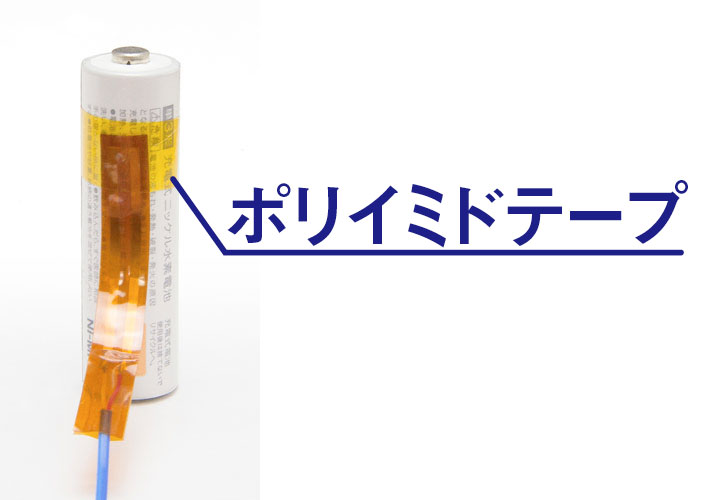

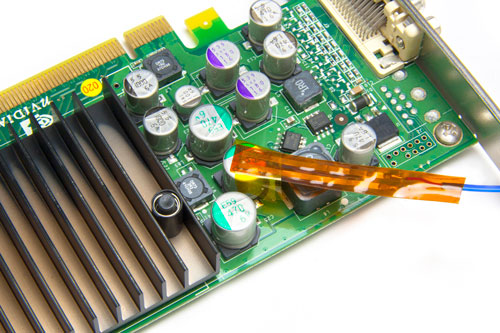

例:サーモカップルシートの貼り付け方

ポイント:先端部を計測ポイントに貼り付け

ポイント:接着付ポリイミドテープなどをご使用下さい

小さな面の場合

曲面の場合

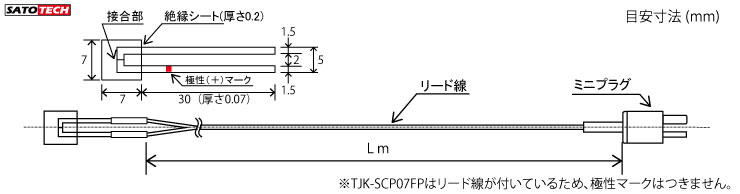

サーモカップルシートセンサの仕様

JIS1602-1995 CLASS:2

型式 フィルム
幅x長 mm
フィルム
材質
端子形状
※1
リード部被覆材質 常用限度温度
TJK-SCP07 7×7 ポリイミド - - -40~200℃
※絶縁シートなしでは~300℃
TJK-SCP07FP SMP フッ素樹脂

温度センサーTJKシリーズ-国内生産品

お客様のご要望に応じて特注品の製造いたします。
