超音波厚さ計UDM-750【帝通電子】

画像をクリックすると拡大します

超音波厚さ計UDM-750は、鋳鉄や特殊樹脂など内部粒子の粗い物の厚さ測定の場合、感度をダウンすることにより安定した測定が可能。
■1/100mmの高精度。
■テストピース不要のゼロ点調整。
■マイクロプロセッサーμCPU内蔵。
■感度切換が可能

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼
製品名 価格
商品コード K-TD-UDM750
帝通電子 超音波厚さ計 UDM-750 ※希望者には校正証明書・試験成績書・トレサビリティ体系図サービス
税別 350,000円
(税込 378,000円)

超音波厚さ計UDM-750【帝通電子】の特長

  • 測定条件のセットが簡単
  •  マイクロプロセッサーを内蔵しており、操作もタッチキーを押すだけで測定条件のセットが簡単に行えます。

  • 表示部背面照明ランプ付
  •  エレクトロルミネッセンス(EL)による表示部背面照明用ランプを採用し暗い所での測定でも眼が疲れません。

  • 自動零点調整(テストピース不要)
  •  タッチキーを押すことにより自動的に調整されます。

  • 感度切換が可能
  •  鋳鉄や特殊樹脂など内部粒子の粗い物の厚さ測定の場合、感度を基準感度から数dBダウンさせることにより安定した測定をすることができます。

  • オプション機能
  •  次のどちらかの機能を選択して持たせることができます。

     ・上限値、下限値の設定 ( ―HI― 、―LO― マークの点滅)

     ・任意の値を設定しその設定値を基準としての差の表示。

超音波厚さ計UDM-750【帝通電子】の用途

  • 保守・検査用として(液体等の内容物が入っていても測定可能)
  •  ・タンク・圧力容器・ボイラーの厚さ測定

     ・パイプラインの保守・点検

     ・仮設用パイプの厚さ測定

     ・その他類似品

  • 製品の検査、品質管理用として
  •  ・板材の厚さ測定および二枚割れの検査

     ・バルブ・成型品の厚さ測定

     ・機械加工部品の寸法検査

     ・その他類似品

  • 接着および接合状態の検査用として
  •  ・軸受メタル、クラッド材の接着状態

     ・板の重ね溶接部の接合状態

     ・その他類似品

  • その他
  •  ・厚銅板のラミネーション検査

     ・パイプの偏肉検査

     ・音速測定による材料の判別

超音波厚さ計UDM-750【帝通電子】の仕様

表示部 液晶デジタル方式
測定方式 パルス反射式
使用周波数 2~5MHz
表示桁数 4桁
厚さ測定方式 R-B1
測定範囲 0.8~250mm(銅)
最小表示単位 0.01(99.99mmまで)
0.1(100mm以上)
精度 測定範囲       精度    誤差
0.8~40.00mm   0.01mm   ±0.02mm
40.01~99. 99mm  0.01mm   ±0.03mm
100.0mm以上     0.1mm   ±0.5%
音速調整範囲 500-9999m/sec
表示回数 1回/秒
照明ランプ ELバックライト方式
ローバッテリー表示 液晶上にシンボルマーク(BATT)
カップリング表示 液品上にシンボルマーク
パワーオフ 自動(測定中断後約4分後OFF)
電源 単3アルカリ乾電池1本  連続170時間以上
外形寸法 W66×H140×D28mm
本体重量 本体約270g、探触子50g
使用温度範囲 -10℃~+50℃
標準付属

・UDM-750本体・探触子T528型 5Z10/2NDT ケーブル0.8m付

・探触子ホルダー・校正用試験片(2mm)

・電池・油さし(30ml用)

・携帯用アタッシュケース

・取扱い説明書

超音波厚さ計UDM-750【帝通電子】のオプション

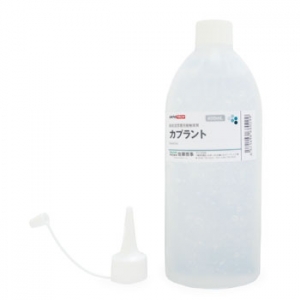

カプラント接触媒質(グリセリンペースト)

(400ml)

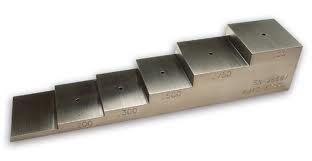

ステップ試験片(鋼) 6段 6ST/1-20

厚さ1mm、3mm、5mm、10mm、15mm、20mmのステップ試験片
厚さ計の校正や性能チェック用試験片です。


超音波厚さ計用高温用カプラント(300ml)



価格と納期は、お見積りを・・・・・

●小径パイプ用探触子T529型 5Z10/2NDTケーブル(ケーブル一体型)5MHz/φ14/測定範囲1.0-5.0mm

外形Φ10mm肉厚1.0mm~外形Φ25mm肉厚5.0mm

外形Φ15mm肉厚2.0mm以上は標準探触子を使用可能

●鋳鉄用探触子 3533L型 2Z5x10NDT  2MHz/φ20/測定範囲5-20mm

●高温用探触子 3533KB型 5Z5x10NDT  5MHz/φ20/測定範囲3-15mm 最大300℃

●高温用探触子 3533KB型 3Z5x10NDT  3MHz/φ20/測定範囲5-50mm 最大300℃

●水中探触子 3571型 3Z10xNDT(25mケーブル一体型)3MHz/φ35/測定範囲5-35mm 水深20m

●延長用ケーブル W-1035
