超音波厚さ計 AD-3255 【A&D】
クリックすると縮小します
画像をクリックすると拡大します
校正書類の発行可:有償
超音波厚さ計 AD-3255は、金属、ガラス、プラスチック、セラミック、エポキシなど幅広い素材の厚さ計測に。
■1台でワイドな計測範囲をカバー（0.8～300mm）
■0.01mmの表示分解能（0.01mm / 0.1mmの表示切り替え可能）
■広い範囲の最小厚さを計測できるスキャンモード搭載
送料/代引手数料無料 本体のみ
注文FAX
各種お問合せ
見積依頼
校正付見積依頼
注文FAX
各種お問合せ
見積依頼
校正付見積依頼
| 製品名 | 価格 |
|---|---|
|
商品コード K-AD3255
A&D超音波厚さ計 AD-3255
※AD-3253の後継品
|
税別 90,800円 （税込 99,880円） |
商品コード K-258-1
カプラント接触媒質 (グリセリンペースト400g) サトテック
※測定面に塗布。超音波伝達のスグレモノ
即納
オプション品
|
税別 3,400円 （税込 3,740円） |
商品コード SUT-010-28
超音波厚さ測定用対比試験片 6段 6ST/1-20 (炭素鋼C1018)ステップ試験片 サトテック
※厚さ(6段)：1mm/3mm/5mm/10mm/15mm/20mm
入荷待ち
オプション品
納期を確認下さい
|
税別 15,000円 （税込 16,500円） 予約注文受付中 |
・用途にあわせて3種類の探触子を使用可能
・塗装越しの厚さ計測が可能※（別売品AD-3255-04を使用した場合）
・エコー・エコーモードで塗装やコーティングの厚さを除去した計測対象物の厚さ計測ができます。
※塗装越しの厚さ計測は、塗装厚さ1mm 程度以下でかつ塗装厚さと計測対象物厚さの比が1：8 以上の場合に、計測対象物の厚さを計測することができます。ただし、塗装や計測対象物の状態等により測定できない場合があります。また、塗装厚さを計測することはできません。
超音波厚さ計 AD-3255 【A&D】の特長
- 探触子のゼロ点調整が可能。４mm相当の試験片付属。
- 探触子の交換が可能。
- 音速調整が可能。
- カップリングの状態を表示、接触状態を確認可能。
- 乾電池の残量表示機能。
- 乾電池の消耗を防ぐオートパワーオフ機能。
- 暗い環境でも値が見やすいバックライト機能。
1点調整、２点調整または数値入力で調整可能。設定内容と調整データは記憶されます。
乾電池が消耗すると、乾電池マークが点滅します。
約5分間使用しないと、20秒間表示が点滅して自動的に電源が切れます。
超音波厚さ計 AD-3255 【A&D】の仕様
| 測定方法 | 超音波パルス反射方式 | |
|---|---|---|
| 計測単位 | mm | |
| 計測頻度 | シングルポイントモード 7回 /秒、スキャンモード 16回 / 秒 | |
| 測定範囲 | パルス・エコー モード | 7MHz探触子 AD-3255-02（標準付属探触子）の場合 0.8 ～ 200.0 mm 5MHz探触子 AD-3255-03（オプション探触子）の場合 1. 0 ～ 300.0 mm 5MHz探触子 AD-3255-04（オプション探触子）の場合 2.0 ～ 300.0 mm |
| エコー・エコー モード | 5MHz探触子 AD-3255-04（オプション探触子）の場合 4.0 ～ 30.0 mm （※塗装越し計測） | |
| 測定精度 | ±0.1 mm ±0.5%（ 計測範囲 0.8～50.0mm） ±0.1 mm ±1.5%（ 計測範囲 50.1～300.0mm） ※計測の実行とその精度は、被計測物表面の状態に依存し影響されます。 | |
| 精度保証温度範囲 | 5 ～ 40 ℃ | |
| 音速可変範囲 | 1000 ～ 9999 m/s | |
| 表示範囲 | 0.65 ～ 600.0 mm | |
| 表示分解能 | 0.01mm / 0.1 mm 選択（ただし200.1mm以上の表示分解能は0.1mm） | |
| 被計測物 | 金属、ガラス、プラスチックなど | |
| 電源 / 電池寿命 | 単3形アルカリ乾電池2個 / 連続30時間以上 （25℃、バックライトオフ、4mm計測時） | |
| 使用温湿度範囲 | 0～50℃、85%RH以下（ ただし結露なきこと） | |
| 保存温湿度範囲 | -10～55℃、85%RH以下（ ただし結露なきこと） | |
| 寸法 / 質量 | 73（W）×143（H）×32（D）mm / 約160g（ 乾電池含まず） | |
| 付属品 | 7MHz探触子 AD-3255-02（標準探触子）１個、4mm相当試験片AD-3255-01 １個、キャリングケース １個、ストラップ１本、接触媒質用空ボトル 1 個、取扱説明書 1冊 | |
超音波厚さ計 AD-3255 【A&D】のオプション品
| 型名 | AD-3255-01 | AD-3255-02 | AD-3255-03 | AD-3255-04 |
|---|---|---|---|---|
| 4.00mm相当試験片 | 7MHz探触子 （標準付属探触子） |
5MHz探触子 | 5MHz探触子 | |
 |
 |
 |
 | |
| JANコード | 4981046130899 | 4981046130905 | 4981046130912 | 4981046130929 |
| 周波数 | - | 7MHz | 5MHz | 5MHz |
| 振動子直径 | - | φ6mm | φ10mm | φ10mm |
| 計測範囲：パルス・エコー モード | - | 0.8 ～ 200.0 mm | 1.0 ～ 300.0 mm | 2 ～ 300.0 mm |
| 計測範囲：エコー・エコー モード | - | - | - | 4 ～ 30.0 mm |
| ケーブル長 | - | 約85cm | 約85cm | 約115cm |
| 用途 | - | 薄物､管壁､媛曲面対応 パルス・エコーモード |
厚物 パルス・エコーモード | 厚物 パルス・エコーモード 塗装越し エコー・エコーモード |
| 最小計測可能パイプ | - | 直径φ15×肉厚2.0 （mm） | 直径φ20×肉厚3.0 （mm） | 直径φ20×肉厚3.0 （mm） |

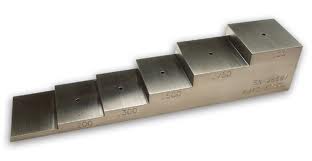

ステップ試験片（鋼） 6段 6ST/1-20
厚さ1mm、3mm、5mm、10mm、15mm、20mmのステップ試験片
厚さ計の校正や性能チェック用試験片です。

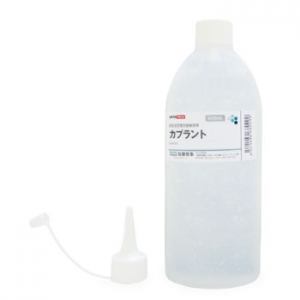

超音波厚さ計用カプラント
(400ml)
