おんどとり温度データロガー TR-75nw 【T&D】

画像をクリックすると拡大します

おんどとり温度データロガー TR-75nwは、クラウドに繋がる有線LANタイプのデータロガーです。
温度2ch、熱電対センサで広範囲の温度を測定できます。
パソコンとのUSB通信にも対応、電池駆動のため設置場所も制限されません。

オプション品のみで購入する場合は、送料がかかります。

送料/代引手数料無料 本体のみ FAX注文 お問合せ 見積依頼 校正付見積依頼
製品名 価格
商品コード ON-75nw
おんどとり温度データロガー TR-75nw 【T&D】
税別 21,900円
(税込 23,652円)
商品コード ON-07K2
オプション品
TR-07K2 壁面アタッチメント
税別 900円
(税込 972円)
商品コード O-SO-15C1
オプション品
通常3営業日以内に発送
SO-15C1 ソフトウェアセット(TR-7wfシリーズ用)
税別 2,000円
(税込 2,160円)
商品コード O-US-15C
標準在庫
オプション品
US-15C USB通信ケーブル ※セット内容・通信ケーブル(US-15C): 1本
税別 1,500円
(税込 1,620円)
商品コード O-AD05A2
オプション品
ACアダプタ AD-05A2 ※ACアダプタ USB Mini Bタイプ
税別 3,500円
(税込 3,780円)

おんどとり温度データロガー TR-75nw 【T&D】の特長

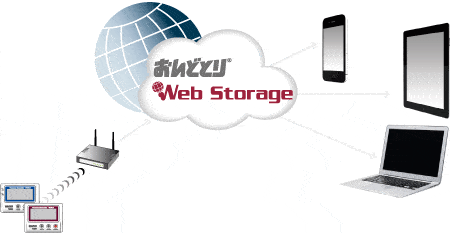

測定した記録データは、有線LANを使用して自動的に「おんどとり Web Storage」へ送信されます。

「おんどとり Web Storage」は、スマートフォンやタブレット端末にも対応しており、いつでもどこでもデータにアクセスできます。現在値のモニタリングやグラフ表示、警報監視、さらには専用ソフトウェアによる記録データのダウンロードも行えます。

温度データロガーおんどとり

注意:
「おんどとりWeb Storage」をご利用いただくためには利用者IDの取得が必要です。 詳しくはおんどとりWeb Storageのページをご覧ください。

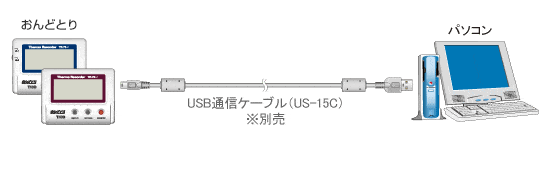

おんどとりデータロガー温湿度計 TR-75nwは、USBでパソコンに直接接続

従来機種同様に、USB通信ケーブル(別売)を使ってパソコンと接続することもできます。有線通信環境にない場合でも直接USB接続することにより、パソコンで機器の設定・記録データの吸い上げ・記録データの解析を行うことができます。

おんどとりTR-75nw

パソコンから各種設定を行うには「TR-7wf/nw for Windows」、吸い上げた記録データをグラフ表示・解析するには「T&D Graph」のダウンロードが必要となります。各ソフトウェアは当サイトのダウンロードページから入手(無償)できます。
注意:
USB通信ケーブルはパッケージに同梱されておりません。オプション品の「USB通信ケーブルUS-15C」を別途ご購入ください。また、市販のUSB通信ケーブル(miniB規格)もご利用になれます。

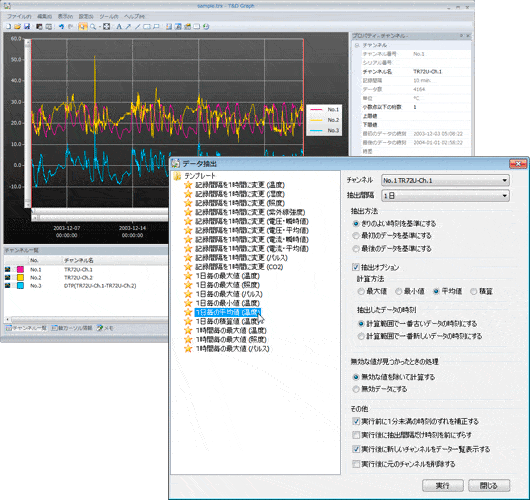

T&D Graphでデータ解析

パソコンに吸い上げたデータをグラフ表示・解析するためには、T&D Graph※が必要です。T&D Graphを利用すると、パソコンに吸い上げたデータだけでなく、「おんどとり Web Storage」にアップされたデータも直接開くことができます。データは、複数のファイルにまたがっている一定期間のデータを結合して開いたり、キーワードなどの条件を指定して開いたりすることもできます。また、データ抽出機能を使うと、既存のデータから最大値や最小値、平均値、積算値などを計算してグラフに表示することもでき、記録データの管理・分析が効率的に行えます。

おんどとりデータロガー温度計 TR-75nw

※T&D GraphはT&D社のサイトから無償でダウンロードが可能です。
T&D Graph 詳細とダウンロード

おんどとりデータロガー温湿度計 TR-7nwは、データ記録容量:8000x2チャンネル

1チャンネルにつき8000個の測定値を記録します。

最長60分間隔で、約1年間の連続記録ができます。

おんどとりデータロガー温度計 TR-7nwは、電池2本で1年動作

独自の低消費電力回路により、単3アルカリ電池2本で、約1年連続動作を実現しました。

これにより、設置場所を選ばず、移動中・放置状態でも長時間の測定・記録ができます。

注意:電池寿命は、通信のON/OFF・電池の種類・測定環境・通信回数・周辺温度等により異なります。
本説明は、新しい電池を使ったときの標準的な動作であり、電池寿命を保証するものではありません。

おんどとり温度データロガー TR-75nw 【T&D】の使用事例

  • 住宅の保温、保湿性能等の評価
  • サーバールームの温湿度管理
  • 定温倉庫・病院・美術館などの温湿度管理
  • 工場・店舗などの節電対策

おんどとり温度データロガー TR-75nw 【T&D】の仕様

測定チャンネル 温度2ch
センサ 熱電対 K, J, T, E, S, Rタイプ*1
測定範囲 K -199 ~ 1370℃   E -199 ~ 1000℃
J -199 ~ 1200℃   S -50 ~ 1760℃
T -199 ~ 400℃    R -50 ~ 1760℃
精度 熱電対測定精度:  (センサの誤差含まず)
K, J, T , E :±0.5℃±読み値の0.3 % at -100℃以上
S, R : ±1.5℃±読み値の0.3 % at 100℃以上
冷接点補償精度: ±0.5℃ at 本体環境温度 10~40℃
±0.8℃ at 上記以外の本体環境温度
測定分解能 K, J, T, E: 0.1℃
S, R: 約 0.2℃
データ記録容量 8,000個×2ch
記録間隔 1, 2, 5, 10, 15, 20, 30 秒 1, 2, 5, 10, 15, 20, 30, 60 分の15通り
記録モード エンドレス:記録容量がいっぱいになると先頭のデータに上書きして記録
ワンタイム:記録容量がいっぱいになると記録を停止
自動送信間隔 OFF , 1, 2, 5, 10, 15, 20, 30 分 1, 2, 3, 4, 6, 12, 24 時間の15通り
電源*2 電池: 単3アルカリ電池 x 2, 単3ニッケル水素電池 x 2
外部電源: USBバスパワー 5V 200mA, ACアダプタ AD-05A2, PoE IEEE 802.3af
本体寸法・質量 H 58 mm x W 78 mm x D 26 mm /約55g
本体動作環境 温度-10~60℃,  湿度 90 %RH以下結露しないこと
ソフトウェア TR-7wf/nw for Windows, T&D Graph, T&D Data Server, T&D Thermo

*1:適合電線のサイズは以下の通りです。単線: 0.32 ~ 0.65 (AWG 28~22), 撚線: 0.08 ~ 0.32 (AWG 28~22), 素線径 0.12 以上, ムキしろ: 9 ~ 10mm
*2:外部電源で使用中は本体温度が上昇します

おんどとり温度データロガー TR-75nw 【T&D】のオプション

オプション品のみで購入する場合は、送料がかかります。

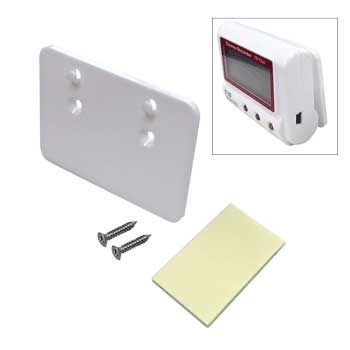

TR-07K2 壁面アタッチメント

TR-07K2 壁面アタッチメント

【材質】ポリカーボネート
【付属品】両面テープ、壁面固定用ネジ

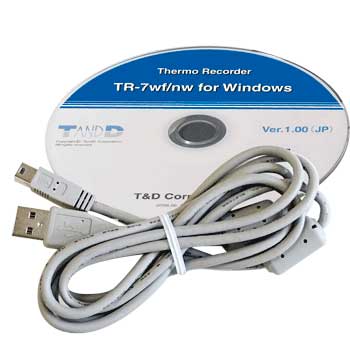

SO-15C1 ソフトウェアセット

SO-15C1 ソフトウェアセット

【付属品】USB Mini-B 通信ケーブル
TR-7wf/nwシリーズの専用ソフトウェアをダウンロードできない場合にお求めください


AD-05A2 ACアダプタ USB Mini-Bタイプ

AD-05A2 ACアダプタ USB Mini-Bタイプ

【入力】AC 100-240V
【出力】DC5V, 1A
【周波数】50/60Hz
【ケーブル長】1.5m

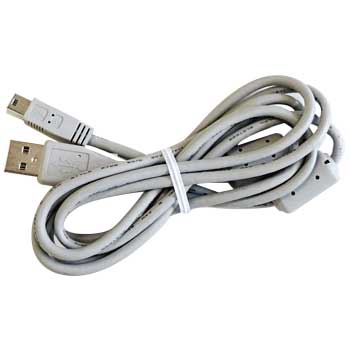

US-15C USB Mini-B 通信ケーブル

US-15C USB Mini-B 通信ケーブル

【ケーブル長】1.5m
