下水道 管内検査カメラQV-PRM283P大口径管用

クリックすると縮小します

下水道 管内検査カメラQV-PRM283P大口径管用

画像をクリックすると拡大します

300mmまでの大口径管の検査可能な管内検査カメラ

配管の大きさに応じて、カメラを中央に配置。

6個のタイヤでケーブルの移動がスムーズになります。

大口径排水管の詰まり原因の特定、除去の確認、清掃前後の確認に

見る・記録・使うのすべてが快適性能。
検査効率アップ

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼 デモ機依頼
製品名 価格
商品コード P-QV-PR283330P
在庫切れ
納期を確認下さい
大口径管用 管内検査カメラQV-PRM283P(高さ可変式キャスター付)
特価 税別 278,000円
(税込 300,240円)
FAX予約受付中

大口径管用 管内検査カメラQV-PRM283A-JSP

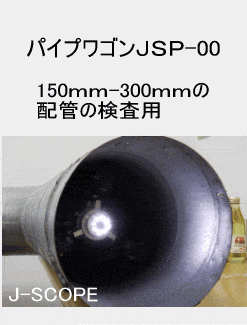

大口径管向け管内検査カメラ用「高さ可変式キャスター」パイプワゴンJSP-00大口径管向け管内検査カメラ用「高さ可変式キャスター」パイプワゴンJSP-00

大口径管の検査用パイプワゴン 動画で紹介

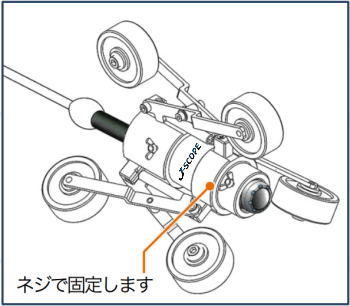

配管の大きさに応じて、カメラを中央に配置させる可動型パイプワゴン。6個のタイヤで管内の移動がスムーズ

大口径管向け管内検査カメラ用パイプワゴンJSP-00

下水道 管内検査カメラQV-PRM283P大口径管用 の特長

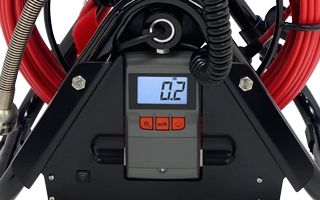

  • 距離メーター付

  • カメラケーブルの引き出し距離がモニターに表示。
    カメラの位置が一目瞭然距離メーター付

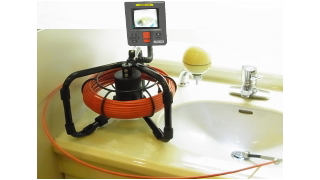

  • 横置きも縦置きも可能で狭い場所でもOK

  • 持ち運びに便利な軽量かつ、頑丈なフレームを採用。
    防水だから、清掃も簡単。
    横置きも縦置きも可能

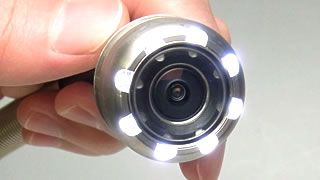

  • 高性能なカメラヘッド

  • 頑丈なサファイアガラスを採用し、0~60℃の耐熱性、
    高輝度LED8灯を搭載した高性能なカメラです。 高性能なカメラヘッド

  • 優れた曲管通過 動画で紹介

  • 90°エルボ部2箇所の通過が可能です。
    曲げR=150mmでよく曲がる(管内の状態による。)

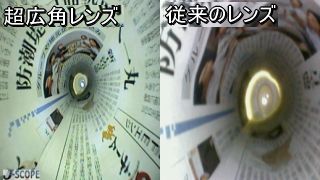

  • 超広角レンズ

  • 壁の壁面も良く見える!押し込んだ先の直視のみならず、
    壁面もよく観察できます。鮮明な画像
    超広角レンズ

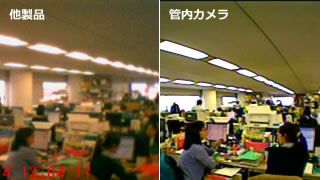

  • 無限遠で遠くまで見える

  • 10mm~無限遠の焦点距離に対応し、遠くのものまで綺麗に映し出すので、広い空間の撮影にも適しています。無限遠の焦点

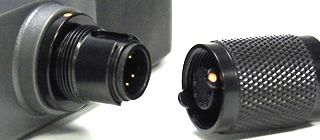

  • 頑強な耐久性を誇るメタルコネクターを採用

  • 検査中のケーブルのひねりによる負荷から
    破損を防げる堅固さを備えています。メタルコネクター

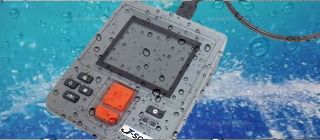

  • 防塵防水規格IP55規格に準拠

  • 雨や砂塵の中など過酷な環境条件でも実力を発揮
    本体も防塵防水仕様(IP55)です。
    防塵防水IP55

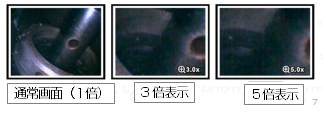

  • デジタルズーム機能

  • 3倍、5倍のデジタルズーム機能
    小さな検査対象まで観察できます。
    デジタルズーム機能

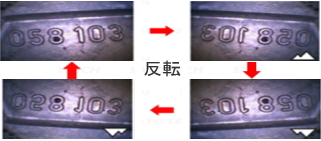

  • 4パターンのミラー反転機能

  • 見やすい状態になるよう画像の反転が可能です。
    左右反転(ミラー)、180度反転
    ミラー反転機能

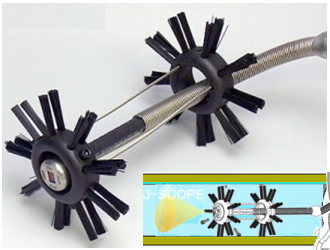

  • センタリングブラシ直径100mmつき

    カメラを管の中心に配置できます。管内への導入、抜き取り時にカメラ部のひっかかりを防止します。別売⌀150mm

    センタリングブラシ

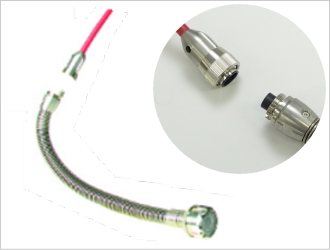

  • 交換用カメラヘッド(別売)

  • 挿入や引き抜きといった過程で、損傷を負いやすいヘッド部のみの取り替えが可能になりました。交換は簡単!

  • 交換用カメラヘッド

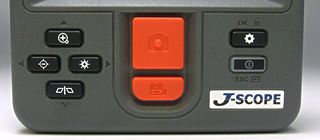

  • ボタンひとつで市販のSDカードに記録

  • 直感的な操作が可能な簡単操作。
    静止画、動画の保記録。報告書の作成に活用できます。直感的操作が可能

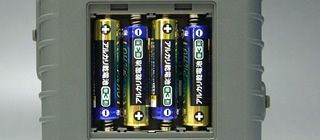

  • 単3電池で3時間の長時間駆動を実現(管内カメラは3時間)

  • 広域での検査にも安心して使用できます。
    単三電池駆動なので海外への持出しも可能です。
    単3電池で長時間駆動


  • LEDライトつき伸縮ポールPL5(別売)
  • 1.2m~最大5mまで伸ばすことができます。はしご不要に!
    天井や空調、下水管を見ることが可能。
    カメラヘッドに装着。角度の変更可能なので便利LEDライト付き伸縮ポールPL5


  • 洗浄が簡単

  • 洗浄が簡単

工業用内視鏡ビデオスコープQVの特長

SDカード記録 軽量300gの本体 3.5インチモニタ 防塵防水IP55の本体 単3乾電池で3時間駆動

デジタルズーム3倍/5倍 回転・反転 ビデオ出力 USBデータ転送 多くの言語に対応 便利な三脚ネジ穴

ケーブル交換式 耐油式防水ケーブル 堅牢なケーブル接続

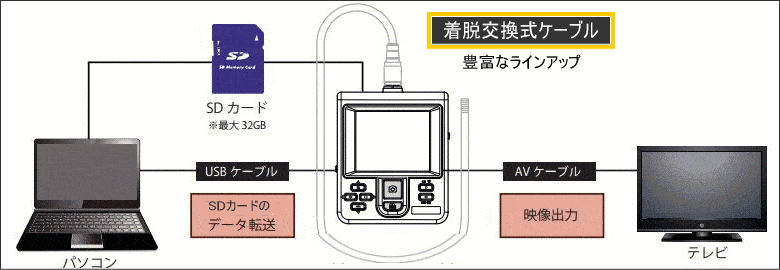

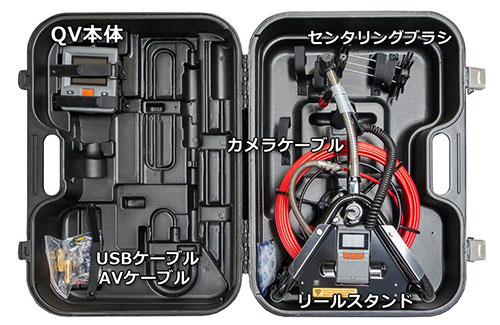

構成例

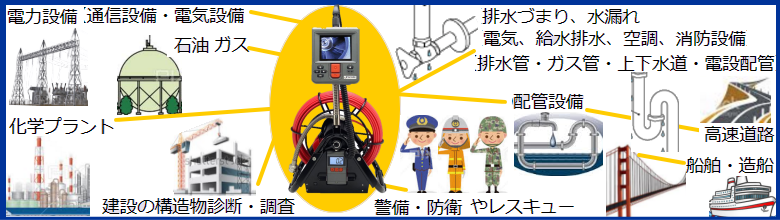

下水道 管内検査カメラQV-PRM283P大口径管用 の用途

用途は、電力、火力、原子力発電所、ガス貯蔵施設、石油プラント、化学プラント、水道、工場調査、供給管内調査、建物診断など幅広く管内の調査やメンテナンスに利用されており、その高い耐久性を高く評価して頂いております。

電力ガス通信設備、石油精製所や化学プラントの各種配管調査、建物の構造物の調査、各種ケーブルの埋設されている地中配管調査、高速道路などのメンテナンス用、排水のつまり水漏れなど多くの用途に人気の機種です。

用途

工業用内視鏡ビデオスコープQV本体の仕様

防水規格 IP55(※1)
ディスプレイ 3.5インチTFT LCDモニター(QVGA)
電池寿命 約3時間
記録媒体 SDカード(最大32GBまで対応)
静止画記録形式(サイズ) JPEG(640×480)
動画記録形式(サイズ) AVI(640×480) 動画フレーム・レート:30fps
ビデオ出力形式 NTSCまたはPAL
インターフェイス USB端子(Mini-B)/AV出力
対応言語

日本語・英語・ドイツ語・スペイン語・フランス語・イタリア語・中国語・その他

海外の現地法人で使用する場合にもスムーズな導入が可能

使用環境温度/湿度 0~60℃ / 90%RH未満
保管環境温度/湿度 0~60℃ / 90%RH未満
本体サイズ 140 mm(長さ)× 116 mm(幅)× 42 mm(厚さ)
付属品

付属品 取扱説明書、SDカード、キャリングケース、テスト電池
USBケーブル、AVケーブル、電池カバーネジ

(※1)防水性能を確実にするには、電池カバー、USB端子カバー、SDカード挿入口とAV出力端子のカバーがしっかりと取り付けられた状態であることを確認してください。

下水道 管内検査カメラQV-PRM283P大口径管用 の仕様

-

配管内検査カメラQV-PRM283A メータ付

カメラヘッド

頑丈なサファイアガラス  直径28mm

カメラケーブル長さ 30m
ケーブル

直径6mm

最少曲げ半径R150mm

⌀40mmの管で90度のエルボを2回通過可能

防水 水深10メートル
LED スーパー高輝度LED8灯
視野角 150.8度(対角線方向)
焦点深度 10mm~無限遠
適応管径 ⌀40mm~⌀100mm
対応言語

日本語・英語・ドイツ語・スペイン語・フランス語・イタリア語・中国語・その他

海外の現地法人で使用する場合にもスムーズな導入が可能

サイズ

ケーブル長さ30メートル+防水ドラム: 約5.8Kg
付属センタリングブラシ  ⌀100mm

付属品一覧
